하이포이드 모터 TA/TR 시리즈
- 직교축 축형의 하이포이드 기어 감속기입니다.
- TA시리즈(0.1~0.4kW)는 알루미늄 프레임 모터와 정음 브레이크를 채용해, 소형·경량·정숙 운전을 실현했습니다.
- TR시리즈(0.75~5.5kW)는 일본 표준 모터 대응. (프리미엄 효율: IE3 클래스)
특징
-

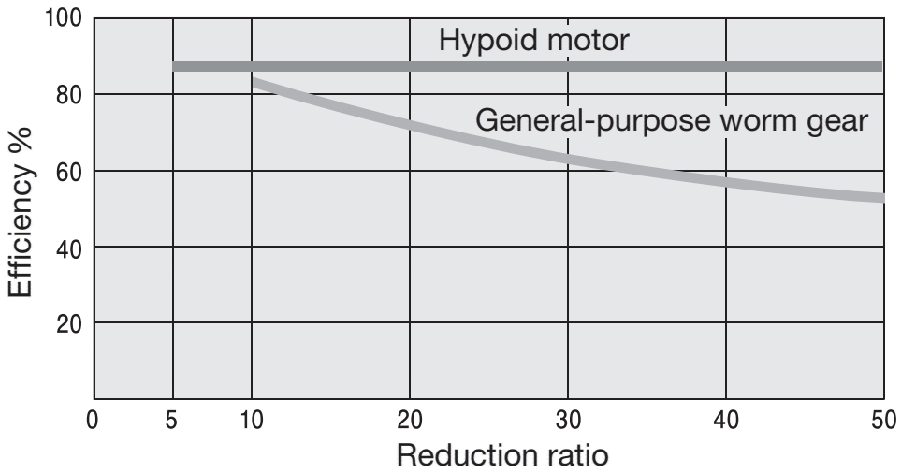

· 고효율
웜에 비해 미끄럼이 적고, 고효율입니다. 동일한 출력이면 소비 전력이 적고 경제적인 드라이브입니다.
-
・저소음
기어 모터로 연마한 가공 기술을 살려, 저소음과 높은 신뢰성을 약속합니다.
-
· 사용의 용이성
그리스 봉입이므로, 그대로 사용하실 수 있습니다. 설치 방향도 자유롭고 제한이 없습니다.
출력축단에는 표준으로 탭 가공을 하고 있습니다. 중공 축형은 토크 암이나 축단 커버도 옵션으로 준비하고 있습니다.
-
・인버터 모터 부착(0.1kW~0.4kW만)
인버터 대응 모터를 직결하여 표준 모터와 동일한 치수로 대응 가능합니다. 저속역(6Hz~)에서도 100%정 토크의 운전이 가능합니다.
0.75kW 이상의 일본 표준 모터 부착은 인버터 모터 부착과 같은 특성입니다.
-
・컴팩트
하이포이드 모터은 특히 높이 치수를 중시하고 매우 낮은 컴팩트한 감속기로 했습니다.
설치 피치 a가 동일합니다.
-
・해외 고효율 규제에 대응(TR시리즈)
에너지 절약 의식이 높아지면서 세계 각국에서 고효율 모터의 제조·판매를 의무화하는 법규제의 도입이 진행되고 있습니다.
쯔바키의 소형 기어 모터 TR 시리즈는 국내는 물론, 각국의 고효율 규제에 대응하고 있습니다. 시대의 요구에 맞는 고급 품질의 제품을 제공합니다.
[해외 규격 대응표]
사양에 대한 자세한 내용은 당사에 문의하십시오. 모터 용량 0.2kW 0.4kW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 브레이크 없음 브레이크 부착 중국 고효율 규제
GB18613-2020대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 유럽 고효율 규제
IEC60034-30-1(2017)
※1대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 대응 가능 한국고효율규제
KS C 4202대상외 대응 가능 대응 가능 문의하십시오 대응 가능 대응 가능 대응 가능 대응 가능 미국 고효율 규제
MEMA MG1-12-12대상외 대응 가능 대응 가능 문의하십시오 대응 가능 대응 가능 대응 가능 대응 가능
표준 기종
・TA 시리즈(IE1 상당)
| 모터 용량 | 감속비 |
|---|---|
| 0.1kW | 1/5～1/1200 |
| 0.2kW | 1/5～1/1200 |
| 0.4kW | 1/5～1/1200 |
・TR 시리즈(IE3 상당)
| 모터 용량 | 감속비 |
|---|---|
| 0.75kW | 1/5～1/480 |
| 1.5kW | 1/5～1/200 |
| 2.2kW | 1/5～1/120 |
| 3.7kW | 1/5～1/60 |
| 5.5kW | 1/5～1/40 |
구조 (3단감속 중공 축형의 경우)
카탈로그 · 취급설명서
형번 표시 예
| ・삼상 모터 부착：0.1kW～0.4kW | |||||||
| HMTA | 010 | - | 38 | L | 1200 | L | B |
| ・삼상 모터 부착：0.75kW～5.5kW | |||||||
| HMTR | 075 | - | 42 | U | 200 | S | B |
| ｜ ｜ ｜ ｜ ｜ |
| 모터 용량 |
| 프레임 번호 |
| 설치 형식 |
| 감속비 |
｜ ｜ ｜ ｜ ｜ |
| 사양 기호 |
|
| 010：0.1kW | H: 중공축형 U:페이스 마운트형 L：다리 장착형 |
1200：1/1200 | B: 브레이크 포함 FI: 어댑터 부착 |
||||
| 시리즈 이름 HMTA, HMTR: 삼상 모터 포함 HRTA：양축형 및 어댑터 부착 |
축 배치 L：모터측에서 보아 출력축이 좌측 T: 출력축이 양측 R：모터측에서 보아 출력축이 우측 S：출력축이 한쪽(페이스측, 페이스 마운트형만) 기호 없음: 중공 축형 |
||||||
옵션을 풍부하게 준비하고 있습니다. 옵션의 종류・ 형번에 대해서는 이쪽으로부터 확인해 주십시오.
■ 쯔바키형번내비
시리즈
HMTA: 3상 모터가 붙은 타입입니다.
HMTR: 삼상 고효율 모터가 붙은 타입입니다.
HRTA：모터가 없는 감속기로, 양축형 또는 범용 플랜지 모터를 설치할 수 있는 어댑터 부착의 2 타입을 선택할 수 있습니다.
모터 용량
HMTA・HMTR의 경우：모터의 용량입니다.
HRTA의 경우: 모터 용량 상당의 수치를 나타냅니다.
프레임 번호
감속기의 크기를 나타냅니다. 대부분의 기종에서 출력축 직경과 같은 값입니다.
모터 용량과 감속비에서 자동으로 결정됩니다.
설치 형식
H: 출력축이 중공형입니다.
U : 출력축이 솔리드 타입으로 페이스 마운트하는 타입입니다.
L：출력축이 중실 타입으로, 다리 부착하는 타입입니다.
감속비
감속비를 나타냅니다.
범위의 구분은 프레임 번호에 대응하고 있습니다.
축 배치
L：설치 형식이 다리 설치(L)인 경우, 모터측에서 보고 중실의 출력축이 왼쪽으로 나오는 타입입니다.
R：설치 형식이 다리 설치(L)인 경우, 모터측에서 보고 중실의 출력축이 우측으로 나오는 타입입니다.
T：중실의 출력축이 양측에 나오는 타입입니다.
S：설치 형식이 페이스 마운트(U)인 경우에, 중실의 출력축이 설치면측에 나오는 타입입니다.
기호 없음：설치 형식이 중공축 타입(H)인 경우, 축 배치 기호는 불필요합니다.
사양 기호
기호 없음：모터 부착으로 브레이크가 없는 경우 및 모터 없이 양축형의 경우, 사양 기호는 불필요합니다.
B : 모터 부착의 경우, 브레이크 부착의 경우에 부가합니다.
FI：모터 없음의 경우, 모터 부착 어댑터 타입의 경우에 부가합니다.
K : 중공축 타입의 경우 피동기축 설치에 파워록을 사용하는 타입입니다.
BE: 모터 후면에 로터리 엔코더를 장착합니다. 브레이크 부착이 됩니다.
SR: 전기식 과부하 보호 장치 "쇼크 릴레이 "를 설치합니다.
옵션 기호 A
Z: 인버터 구동에 대응하는 모터가 됩니다.
W: 실외에서의 설치에 대응합니다.
WC：브레이크 부착 옥외형으로 모터가 연속 정격이 됩니다.
P：수지제 단자 상자 부착이 됩니다.
J: 물이 닿는 장소에서의 설치에 대응합니다.
V: 전원의 전압이 배전압이 됩니다.
V1 : 전원의 전압 및 주파수가 380V, 50Hz입니다.
V2 : 전원의 전압 및 주파수가 380V, 60Hz입니다.
V3：전원의 전압 및 주파수가 415V, 50Hz가 됩니다.
V4 : 전원의 전압 및 주파수가 460V, 60Hz입니다.
N:CE 대응의 사양이 됩니다.
N2：UL 규격에 대응한 사양입니다.
*N3：CCC 사양입니다.
H：알루미늄제의 단자함 부착이 됩니다.
Q: 수동 브레이크 해제 가능
M: 모터 팬측에서 수동으로 회전 조작을 할 수 있습니다.
A1：주위온도가 0˚C～+60˚C의 환경에 대응합니다.
A2：주위온도가 -30˚C～+40˚C의 환경에 대응합니다.
옵션 기호 B(구: 보조 기호)
・단자 상자 위치
모터측에서 보고 오른쪽으로 회전한 위치로 단자함을 이동합니다.
P1：90˚ 흔들림 P2：180˚ 흔들림 P3：270˚ 흔들림
・단자 상자 출구 방향 방향
단자함을 향해 보고 오른쪽으로 회전한 위치로 입출구를 이동합니다.
・HMTA 모터 용량 0.75kW 이하의 경우
D1：90˚ 흔들림 D2：180˚ 흔들림 D3：270˚ 흔들림
· HMTA 모터 용량 1.5kW 이상인 경우
E1:90˚ 흔들림 E2:180˚ 흔들림 E3:270˚ 흔들림
・HMTR의 경우
F1:90˚ 흔들림 F2:180˚ 흔들림 F3:270˚ 흔들림
・도장색
C0：라이트 그레이 C1：라이트 실버 메탈릭
C2：아이보리 화이트 C3：다크 실버 메탈릭
・중공축 홀 직경
S1：Φ20 S2：Φ25 S3：Φ30 S4：Φ35
S5：Φ40 S6：Φ45 S7：Φ50
상품 일람
※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기
모터 없음 어댑터 부착·양축형 0.1kW 상당 (형번 HRTA010~)
모터 없음 어댑터 부착·양축형 0.2kW 상당 (형번 HRTA020~)
모터 없음 어댑터 부착·양축형 0.4kW 상당 (형번 HRTA040~)
모터 없음 어댑터 부착·양축형 0.75kW 상당 (형번 HRTA075~)
모터 없음 어댑터 부착·양축형 1.5kW 상당 (형번 HRTA150~)
옵션
축단 커버
・중공축형으로, 설치와는 반대측의 중공축단에 설치하는 커버를 준비하고 있습니다. 어댑터 부착・양축형에도 대응하고 있습니다.
(재질:폴리프로필렌 수지제, 그린색)
・치수(단위:mm), PDF 도면, 표준 가격・ 배달
| 형번 | 적용 용량, 속비 | PDF 도면 | 희망 가격 | 배달 |
|---|---|---|---|---|
| HM70CAP | 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
PDF 표준 사양, 키리스 사양 공용 | 문의하십시오 | 문의하십시오 |
| HM90CAP | 0.1kW 1/160～1/1200 0.2kW 1/80～1200 0.4kW 1/5～1/480 0.75kW 1/5～1/200 1.5kW 1/5～1/80 2.2kW 1/5～1/60 |
PDF 표준 사양용 | 문의하십시오 | 문의하십시오 |
| HM140CAP | 0.4kW 1/600～1/1200 0.75kW 1/300～1/480 1.5kW 1/100～1/200 2.2kW 1/80～1/120 3.7kW 1/5～1/60 5.5kW 1/5～40 |
PDF 표준 사양용 | 문의하십시오 | 문의하십시오 |
| HM90CAP-PL | 0.1kW 1/160～1/200 0.2kW 1/80～1/200 0.4kW 1/5～1/200 0.75kW 1/5～1/50 |
PDF 표준 사양, 키리스 사양 공용 | 문의하십시오 | 문의하십시오 |
토크 암
・중공 축형으로, 축상 설치로 하는 경우의 토크 암을 준비하고 있습니다. 어댑터 부착・양축형에도 대응하고 있습니다. (재질:SS400)
감속기의 설치 상태에 맞추어 어느 쪽에도 설치가 가능합니다.
・치수(단위：mm), PDF 도면, 표준 가격・ 배달
| 형번 | 적용 용량, 속비 | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | 추천 볼트 |
판 두께 t |
PDF 도면 | 희망 가격 | 배달 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM100TA | 60W 1/5～1/240 90W 1/5～1/240 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
100 | 62 | 38 | 70 | 82 | 126 | 9 | 11 | 37 | 9 | 11 | M10 | 4.5 | 문의하십시오 | 문의하십시오 | |
| HM150TA | 0.1kW 1/160～1/480 0.2kW 1/80～200 0.4kW 1/5～1/50 |
150 | 103 | 47 | 88 | 129 | 157 | 11 | 15 | 47 | 11 | 13 | M12 | 6 | 문의하십시오 | 문의하십시오 | |
| HM200TA | 0.1kW 1/600～1/1200 0.2kW 1/300～1/480 0.4kW 1/60～1/200 0.75kW 1/5～1/50 |
200 | 142 | 58 | 106 | 171 | 188 | 12 | 17 | 47 | 13 | 17 | M16 | 6 | 문의하십시오 | 문의하십시오 | |
| HM250TA | 0.2kW 1/600～1/1200 0.4kW 1/300～1/480 0.75kW 1/60～1/200 1.5kW 1/5～1/80 2.2kW 1/5～1/60 |
250 | 177 | 73 | 123 | 214 | 228 | 16 | 21 | ― | 17 | 21 | M20 | 9 | 문의하십시오 | 문의하십시오 | |
| HM350TA | 0.4kW 1/600～1/1200 0.75kW 1/300～1/480 1.5kW 1/100～1/200 2.2kW 1/80～1/120 3.7kW 1/5～1/60 5.5kW 1/5～1/40 |
350 | 245 | 105 | 182 | 293 | 331 | 22 | 26 | ― | 22 | 22 | M20 | 9 | 문의하십시오 | 문의하십시오 |
