웜 파워 드라이브 EW/EWM, EWJ/EWJM 시리즈
- 능력과 효율 & 비용의 하이 밸런스에 고정밀도와 컴팩트성을 양립.
- 다리 설치를 기본으로 하고, 출력축은 중실・중공의 양 타입을 준비.
- 중실 타입은 커플링 체결이나 체인・벨트 구동에 최적입니다.
- 풍부한 변형으로 장치의 콤팩트화를 가능하게 합니다.
특징
-
· 능력과 효율성 및 비용의 높은 균형
원통형웜을 채용하면서, 오랜 기술이 치면의 전달 능력을 극한까지 추구해 능력과 효율·코스트를 높은 차원에서 융합시킨 하이 밸런스 웜입니다.
-
· 높은 효율 · 에너지 절약
효율을 중시한 양호한 미끄럼 전달을 실시하기 위해 최적의 치면 형상을 추구하여 맞물림 손실이 적고 고효율을 실현하고 있습니다.
-
・오일 씰의 장수명화를 실현 - 독자적인 새로운 오일 씰 구조를 채용
새로운 오일 씰 구조는 오일 씰에 필터를 설정. 이 필터는 내부 마모 분말의 침입을 방지하고 오일 씰의 긴 수명을 실현합니다.
-
・박리에 강한 정전 분체 소부 도장 (※EWJ70(1단감속) 이하의 것)
신나 미사용의 에폭시 폴리에스테르계의 도료를 사용해 환경에 배려.
도료의 밀착성을 향상시켜, 상처나 도장막의 박리에 강하게 되어 있으므로, 이물 혼입 리스크를 저감시키는 것이 가능합니다.
・다리 부착/베이스 마운트에서 출력축은 중실축・중공축이 선택 가능합니다.
・소형~중형 사이즈를 구색(심간 25~200).
・EWJ 시리즈는 설치 방향 자유의 전용 케이스를 채용하고 있습니다.
제품 사양
EW 시리즈
| 웜기어 종류 | 원통형웜 | |
|---|---|---|
| 사이즈 | 소형~중형 | |
| 心間 80mm～200mm | ||
| 감속비 | 1단감속 | 1/10～1/60 |
| 고감속 | 1/100～1/3600 | |
| 토크 | 300～5300 N・m | |
EWJ 시리즈
| 웜기어 종류 | 원통형웜 | |
|---|---|---|
| 사이즈 | 소형 | |
| 心間 25mm～70mm | ||
| 감속비 | 1단감속 | 1/10～1/60 |
| 고감속 | 1/100～1/3600 | |
| 토크 | 12～300 N・m | |
구조

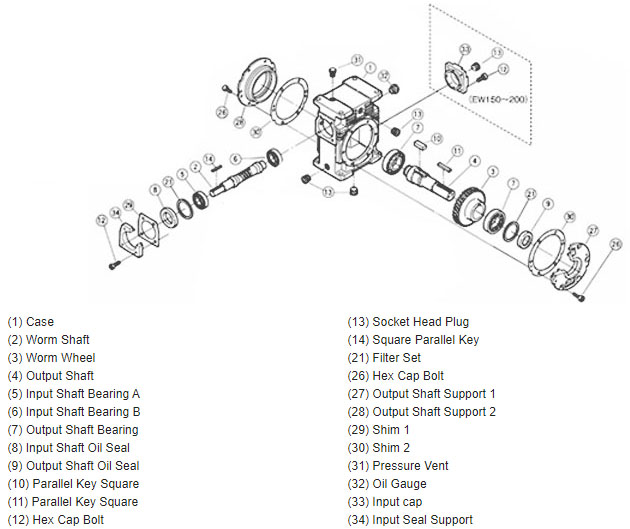

EW80～200
본 그림은 대표예입니다.

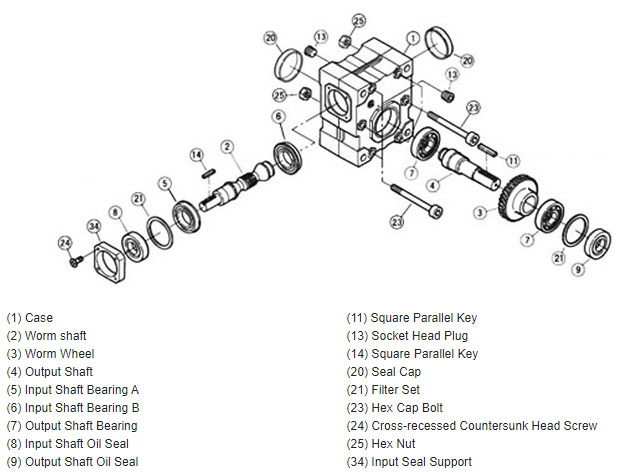

EWJ25～42
본 그림은 대표예입니다. EWJ50~70은 구조가 약간 다릅니다.
카탈로그 · 취급설명서
모터 취급을 선택합니다.
모터 취급을 선택합니다.
형번 표시 예
| ・ 1단감속 | |||||||
| 모터 없음 | EWJ | 25 | E | 10 | L | ||
| 모터 포함 | EWJM | 42 | E | 30 | LR | 040 | S |
| EWJMR | 42 | E | 10 | LR | 075 | ||
・ 고감속 |
|||||||
| 모터 없음 | EWJ | 50 | T | 100 | R-L | ||
| 모터 포함 | EWJM | 70 | B | 500 | R-L | 020 | S |
| EWMR | 80 | B | 100 | R-L | 075 | ||
| | 시리즈 |
| 사이즈 |
| 설치 방향 |
| 감속비 |
| 축 배치 |
| 모터 용량 |
| 모터 취급 |
|
| 25 ～ 200 |
해설도 1단감속 고감속 |
10：1/10 ～ 3600：1/3600 |
해설도 1단감속 고감속 |
010：0.1kW ～ 550：5.5kW |
아래 표 참조 |
| 시리즈 | 기호 설명 |
|---|---|
| EWJM, EWM | S: 표준 모터 설치 출하 SB : 표준 브레이크 부착 모터 설치 출하 SX：지급 모터 설치 출하 Y：모터 고객이 설치 |
| EWJMR, EWMR | 기호 없음: 표준 모터 설치 출하 B: 표준 브레이크 부착 모터 설치 출하 |
■ 쯔바키형번내비
시리즈
EWJ・EW：다리 설치를 기본으로 한 타입입니다. 70 사이즈 이하는 EWJ 시리즈, 80 사이즈 이상은 EW 시리즈입니다.
SWJ・SW：플랜지 설치・축상 설치를 기본으로 한 타입입니다. 70 사이즈 이하는 SWJ 시리즈, 80 사이즈 이상은 SW 시리즈입니다.
EWJM(R)・EWM(R)：EWJ・EW 시리즈에 모터를 설치한 타입입니다.
SWJM(R)・SWM(R)：SWJ・SW 시리즈에 모터를 설치한 타입입니다.
사이즈
감속기의 크기를 나타냅니다.
설치 방향
E 또는 T: 입력축이 출력축 위에 있는 타입입니다.
감속비 1/60 이하의 EWJ·EWJM·SWJ·SWJM 시리즈의 경우는 E,
그 외의 경우는 T가 됩니다.
B: 입력축이 출력축 아래에 있는 타입입니다.
V: 출력축이 수직 방향이 되는 타입입니다.
자세한 내용은 카탈로그를 참조하십시오.
감속비
감속비를 나타냅니다.
1/60 이하는 1단감속, 1/100 이상은 2단 감속 됩니다.
축 배치
설치면과 입력축·출력축의 관계를 나타냅니다.
자세한 내용은 카탈로그를 참조하십시오.
모터 용량
모터 부착의 경우의 모터 용량을 나타냅니다.
모터 취급
S 또는 기호 없음 : 표준 모터를 당사에서 설치하여 출하합니다.
SB, B : 표준 브레이크 부착 모터를 당사에서 설치하여 출하합니다.
SX：고객에게 지급해 주신 모터를 당사에서 설치하여 출하합니다.
Y：모터를 고객이 설치할 수 있는 모터 플랜지 부착 타입입니다.
옵션 기호
Z: 인버터 구동에 대응하는 모터가 됩니다.
W: 실외에서의 설치에 대응합니다.
V: 전원의 전압 및 주파수가 400/400/440V, 50/60/60Hz입니다.
V1 : 전원의 전압 및 주파수가 380V, 50Hz입니다.
V2 : 전원의 전압 및 주파수가 380V, 60Hz입니다.
V3：전원의 전압 및 주파수가 415V, 50Hz가 됩니다.
V4 : 전원의 전압 및 주파수가 460V, 60Hz입니다.
N:CE 대응의 사양이 됩니다.
N2：UL 규격에 대응한 사양입니다.
*N3：CCC 사양입니다.
H：알루미늄제의 단자함 부착이 됩니다.
Q: 수동 브레이크 해제 가능
M: 모터 팬측에서 수동으로 회전 조작을 할 수 있습니다.
보조 기호
・단자 상자 위치
모터측에서 보고 왼쪽으로 회전한 위치로 단자함을 이동합니다.
P1：90˚ 흔들림 P2：180˚ 흔들림 P3：270˚ 흔들림
・단자 상자 출구 방향 방향
단자함을 향해 보고 오른쪽으로 회전한 위치로 입출구를 이동합니다.
・모터 용량 0.75kW 이하의 경우
D1：90˚ 흔들림 D2：180˚ 흔들림 D3：270˚ 흔들림
・모터 용량 1.5kW 이상인 경우
E1:90˚ 흔들림 E2:180˚ 흔들림 E3:270˚ 흔들림
상품 일람
※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기
| 감속비 | 출력축 | E타입 |
|---|---|---|
| 1/10 | 중실 | EWJ25E10L EWJ25E10R EWJ25E10LR |
| 1/15 | 중실 | EWJ25E15L EWJ25E15R EWJ25E15LR |
| 1/20 | 중실 | EWJ25E20L EWJ25E20R EWJ25E20LR |
| 1/25 | 중실 | EWJ25E25L EWJ25E25R EWJ25E25LR |
| 1/30 | 중실 | EWJ25E30L EWJ25E30R EWJ25E30LR |
| 1/40 | 중실 | EWJ25E40L EWJ25E40R EWJ25E40LR |
| 1/50 | 중실 | EWJ25E50L EWJ25E50R EWJ25E50LR |
| 1/60 | 중실 | EWJ25E60L EWJ25E60R EWJ25E60LR |
| 감속비 | 출력축 | E타입 |
|---|---|---|
| 1/10 | 중실 | EWJ35E10L EWJ35E10R EWJ35E10LR |
| 1/15 | 중실 | EWJ35E15L EWJ35E15R EWJ35E15LR |
| 1/20 | 중실 | EWJ35E20L EWJ35E20R EWJ35E20LR |
| 1/25 | 중실 | EWJ35E25L EWJ35E25R EWJ35E25LR |
| 1/30 | 중실 | EWJ35E30L EWJ35E30R EWJ35E30LR |
| 1/40 | 중실 | EWJ35E40L EWJ35E40R EWJ35E40LR |
| 1/50 | 중실 | EWJ35E50L EWJ35E50R EWJ35E50LR |
| 1/60 | 중실 | EWJ35E60L EWJ35E60R EWJ35E60LR |
| 감속비 | 출력축 | E타입 |
|---|---|---|
| 1/10 | 중실 | EWJ42E10L EWJ42E10R EWJ42E10LR |
| 1/15 | 중실 | EWJ42E15L EWJ42E15R EWJ42E15LR |
| 1/20 | 중실 | EWJ42E20L EWJ42E20R EWJ42E20LR |
| 1/25 | 중실 | EWJ42E25L EWJ42E25R EWJ42E25LR |
| 1/30 | 중실 | EWJ42E30L EWJ42E30R EWJ42E30LR |
| 1/40 | 중실 | EWJ42E40L EWJ42E40R EWJ42E40LR |
| 1/50 | 중실 | EWJ42E50L EWJ42E50R EWJ42E50LR |
| 1/60 | 중실 | EWJ42E60L EWJ42E60R EWJ42E60LR |
