마이터기어박스

제품 사진

고성능・고효율의 범용형・ 직교축 타입의 나선형 베벨 기어 박스입니다.
발매로부터 반세기에 걸쳐, 다양한 용도로 활약하는 롱 라이프의 제품입니다.
풍부한 실적・경험에 의해, 다양한 분야의 고객으로부터 신뢰성의 면에서 높은 평가를 받고 있습니다.
스파이럴 베벨 기어를 채용해, 고전동・고효율을 실현하고 있습니다.

특징

・와이드 바리에이션

풍부한 기종 중에서 최적인 1대를 선택할 수 있습니다.

모든 시장 요구에 부응하기 위해 각종 특수 사양에도 대응합니다.
・고품질

AGMA 규격에 준거한 고정밀도의 나선형 베벨 기어를 채용하고 있기 때문에, 고효율·고전동 능력을 실현하고 있습니다.
・식품 윤활유 대응도 가능

NSF 인증 H1 등급의 식품 윤활유를 봉입한 모델도 대응합니다.

외형 치수는 표준 사양과 동일합니다.

※자세한 것은 당사에 문의해 주십시오.

표준 기종

기종	ED2M, ED4M(B)~25M(B) (10 사이즈)
설치	Y, T, K1, K2, K3, K4
속도비	1/1(M), 1/1.5～1/3(B)
입력 동력	0.014～335kW

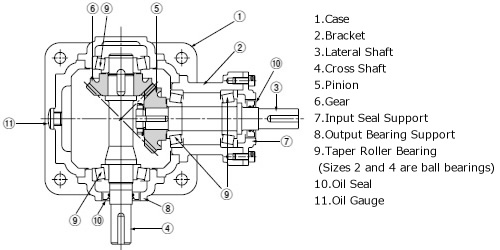

구조(1단감속의 경우)

※사이즈 2, 4는, 오일 게이지가 없습니다.

카탈로그 · 취급설명서

형번 표시 예

ED	10	M	-	1-LR-O	-	Y
\| 시리즈	\| 사이즈	\| 속도비		\| 축 배치·회전 관계		\| 설치 형식
		M=1：1 B15=1.5：1 B20=2：1 B25=2.5：1 B30=3：1		*아래 링크 참조		(Y, T, K1~K4) *아래 링크 참조

축 배치·회전 관계도

설치 형식・각 플러그의 위치

■ 쯔바키형번내비

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈	사이즈	속도비	축 배치·회전 관계	설치 형식
ED		M(1：1) B15(1.5：1) B20(2：1) B25(2.5：1) B30(3：1)	자세한 것은 이쪽 측면 1축형 측면 2축형	자세한 것은 이쪽 Y: 바닥 설치 (사이즈 2, 사이즈 4는 설치 방향 자유) T: 천장 설치 K1: 벽 장착 1 K2：벽 장착 2 K3：벽 장착 3 K4: 벽 장착 4

사이즈

기어 박스의 크기를 나타냅니다.

속도비

래터럴 축 - 크로스 축 간의 속비를 나타냅니다.

축 배치·회전 관계

설치면과 래터럴축·크로스축의 위치 관계·회전 관계를 나타냅니다.

설치 형식

설치 방향을 지정합니다.

상품 일람

※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

형번 ED2M (설치 방향 자유－설치 형식 기호 Y만)

측면 1축형	ED2M-1-LR-Y	ED2M-1-R-Y	ED2M-1-L-Y	ED2M-1-LR-O-Y	ED2M-1-R-O-Y	ED2M-1-L-O-Y
	ED2M-1-UD-Y	ED2M-1-U-Y	ED2M-1-D-Y	ED2M-1-UD-O-Y	ED2M-1-U-O-Y	ED2M-1-D-O-Y
	ED2M-U-LR-Y	ED2M-U-R-Y	ED2M-U-L-Y	ED2M-U-LR-O-Y	ED2M-U-R-O-Y	ED2M-U-L-O-Y
	ED2M-D-LR-Y	ED2M-D-R-Y	ED2M-D-L-Y	ED2M-D-LR-O-Y	ED2M-D-R-O-Y	ED2M-D-L-O-Y
측면 2축형	ED2M-1-1-UD-Y	ED2M-1-1-U-Y	ED2M-1-1-D-Y	ED2M-1-1-UD-O-Y	ED2M-1-1-U-O-Y	ED2M-1-1-D-O-Y
측면 2축형	ED2M-U-D-LR-Y	ED2M-U-D-R-Y	ED2M-U-D-L-Y	ED2M-U-D-LR-O-Y	ED2M-U-D-R-O-Y	ED2M-U-D-L-O-Y
