MZ 시리즈
- 가장 넓은 용도로 사용할 수 있는 타입입니다.
- 그리스 봉입. 가장 넓은 용도로 사용할 수 있는 타입. 설치가 쉽고 확실합니다.
- 외륜 외주 표면 처리 사양.
- 커플링 타입(MZ-C)도 구색되어 있습니다.
- トルク範囲：186～3040N・m
특징
- ・저속에서 고속까지, 폭넓은 용도에 사용할 수 있는 타입입니다.
- ・전품종 재고 즉납품입니다. (MZ-C 타입 제외)
- ・ 스프로킷 등의 설치는 외륜 내주부를 인로로 하여 실시합니다.
- ・그리스 봉입이 끝났습니다.
- ・윤활에 관한 메인터넌스는 불필요합니다.
- ・인덱싱, 백 스톱에도 사용할 수 있습니다.
- ・ 롤러 체인 커플링 장착한 MZ-C 타입도 구색하고 있습니다.
구조

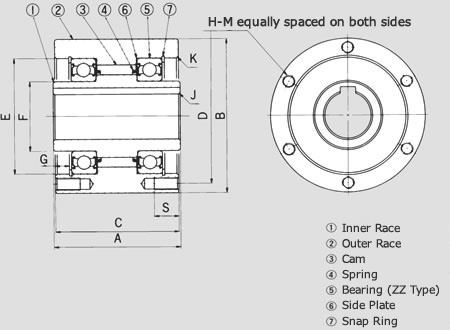

・MZ(단품)

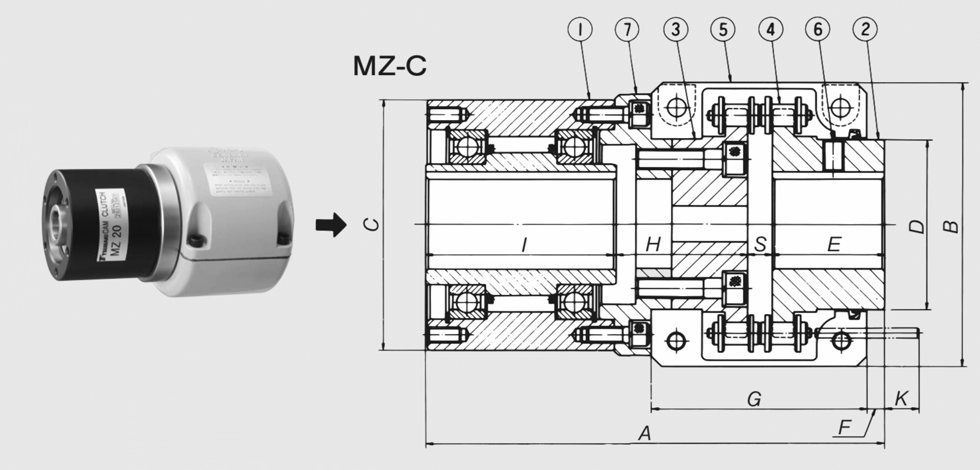

・MZ-C (커플링 타입)
- (1) MZ 캠 클러치
- (2) 스프로킷 A
- (3) 스프로킷 B
- (4) 롤러 체인
- (5) 커플링 케이스
- (6) 토메 나사
- (7) 어댑터
주문시 화살표 방향에서 보고 내륜의 맞물림 회전 방향을 결정해 주십시오. ※오른쪽 맞물림(RH), 왼쪽 맞물림(LH)
형번 표시 예
・단품
| MZ | 30 |
| | 시리즈 이름 |
| 축 구멍 직경: mm |
| MZ | 30-25 |
| | 시리즈 이름 |
| 축 구멍 직경: mm (MZ30 사이즈로 축 구멍 직경 25mm) |
・커플링 타입
| MZ | 20 | C | - | LH |
| | 시리즈 이름 |
| 축 구멍 직경: mm |
| 커플링 타입 |
| 구조도의 화살표 측에서 본 맞물림 방향 RH: 오른쪽 맞물림 LH：왼쪽 맞물림 |
|
