짚 체인 리프터
- 짚 체인 기구를 채용한 시저 리프터
- 지금까지 없었던 고속 승강을 실현한 획기적인 리프터입니다.
- 짚 체인 리프터는 짚 체인으로 직접 천판을 밀어 올리는 테이블 식 리프터입니다.
- 유압식에 비해 3~10배의 고속 승강이 가능. 고주파 운전에도 대응하고 있어 최대 50%의 에너지 절약 효과를 발휘합니다.
짚 체인 이란?
- 고속·고주파 운전
- 다점 정지 기능
- 단트츠의 공간 절약

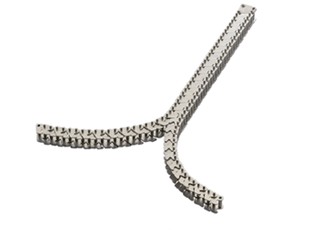

짚 체인 이란, 2개의 체인이 지퍼와 같이 맞물려, 1개의 견고한 기둥 형상이 되어 「밀기・끌어당김」을 할 수 있는 당사 독자 개발의 체인입니다.
쯔바키 짚 체인 액추에이터는, 이 체인을 사용한 직선 작동기로서 제품화한 것입니다.
기존의 공압·유압 실린더에 비해 공간 절약, 고속·고주파 운전, 다점 정지 기능, 고정지 정밀도, 설치 방향 자유 등 환경 배려점을 포함한 많은 특징을 가지고, 소형 액추에이터에서 대형 리프터까지 폭넓게 사용되고 있습니다.
동영상 콘텐츠

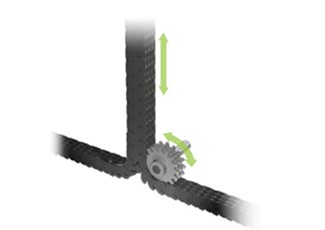

짚 체인 과 스프로킷의 맞물림
짚 체인에 의한 천판 밀어 올림
1,000kg 타입
500kg 7m 텔레스코 타입
특징
다른 메커니즘과의 비교
| 속도 | 높은 빈도 | 정지 정밀도 | 기대 수명 | |
|---|---|---|---|---|
| 짚 체인 리프터 | ◎ | ◎ | ◎ | ◎ |
| 전동 나사식 리프터 | × | × | ○ | × |
| 유압식 리프터 | × | × | × | × |
쯔바키 독자적인 체인 기술이 가능하게 한 뛰어난 성능
고속 유압식의 2.5배
최대 승강 속도 100m/min의 고속 운전을 실현.
안정된 속도로 천판을 직접 밀어 올리는 기구이기 때문에 모터의 회전 속도에 비례하여 일정한 속도로 승강이 가능합니다. 여러 대의 동기 운전도 가능합니다.

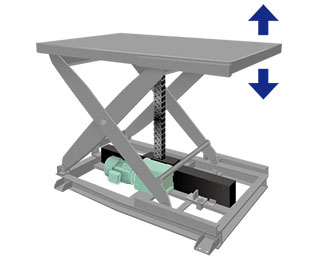

짚 체인 리프터

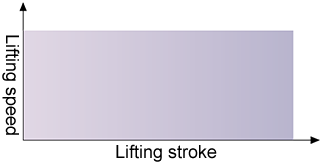

모든 스트로크 영역에서 속도가 안정
유압식 리프터
유압 실린더가 대각선 방향으로 신축하여 천판을 승강시키기 때문에 속도가 변화합니다.
고주파 유압식의 4.5배
짚 체인 리프터는 유압식과 같이 빈번해질수록
유압 유닛의 탱크 용량을 늘릴 필요가 없습니다.
또 유압식이나 다른 방식으로는 실현할 수 없는 1분간에 1왕복 이상,
또한 다점 정지를 수반하는 연속 운전도 가능합니다.

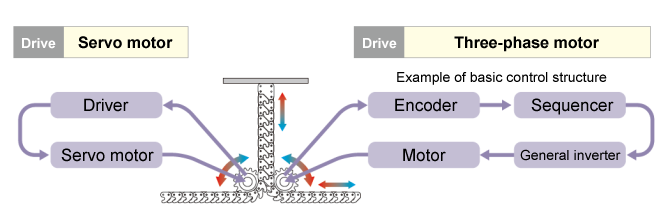

정지 정밀도 유압식은 중간 정지 곤란
짚 체인 리프터는 제어 구성이 간단하기 때문에 다점 정지 · 다단 위치 결정을 쉽게 실현할 수 있습니다.
기대 수명 유압식의 10배 이상
짚 체인 리프터는 천판을 직접 밀어 올리는 기구이므로 힌지나 롤러부에 가해지는 부하가 작아 100만 왕복 이상의 장수명을 실현할 수 있습니다.
사양
- ・허용 적재 질량：1,000kg/50kg
- ・스트로크：1,000mm/1,600mm/300mm/500mm
- ・구동부：삼상 모터 부착/서보 모터 부착
- ・팬터 단수:1단/2단
카탈로그 · 취급설명서
형번 표시
| ZSL | 1000 | L | 10 | G | 1 | - | T6 |
| | | 짚 체인 리프터 |
| 허용 적재 질량 1000:1000kg 0050:50kg |
| 속도 S：～6m/min L：6～12m/min M：12～m/min |
| 스트로크 10:1000mm 16:1600mm 03:300mm 05:500mm |
| 구동부 G：삼상 모터 부착 K: 서보 모터 부착 |
| 판타 단수 1:1단 2:2단 |
| 옵션 자세한 내용은 아래 참조 |
|
제품 형번 내비게이션
허용 적재 질량
적재물의 허용 질량입니다.
속도
승강 속도를 나타내는 기호입니다.
각 기종의 속도값은 상세 정보를 참조하십시오.
스트로크
승강할 수 있는 거리입니다.
구동부
G: 삼상 모터 부착입니다.
K: 서보 모터 부착입니다.
판타 단수
1:1단 팬터 타입입니다.
2:2단 팬터 타입입니다.
옵션 기호
J：개구부에 벨로우즈를 설치하는 사양입니다.
T6, T8: 테이블 상단에 고정용 좌석과 탭 구멍을 제공합니다.
(T6:탭 6곳, T8:탭 8곳)
V: 전원의 전압이 배전압이 됩니다.
E: 모터 후면에 로터리 엔코더를 장착합니다.
제품 형번【표준 사양】
※ 형번 클릭으로 상세 정보를 표시합니다.
| 허용 적재 질량 kg |
스트로크 mm |
구동부 | 속도 | ||
|---|---|---|---|---|---|
| 12～m/min | 6～12m/min | ～6m/min | |||
| 1000 | 1000 | G(삼상 모터 부착) | --- | ZSL1000L10G1 | ZSL1000S10G1 |
| 1600 | --- | ZSL1000L16G2 | ZSL1000S16G2 | ||
| 50 | 300 | --- | --- | ZSL0050S03G1 | |
| 500 | --- | --- | ZSL0050S05G2 | ||
| 1000 | 1000 | K(서보 모터 부착) | ZSL1000M10K1 | --- | --- |
| 1600 | ZSL1000M16K2 | --- | --- | ||
| 50 | 300 | ZSL0050M03K1 | --- | --- | |
| 500 | ZSL0050M05K2 | --- | --- | ||
옵션

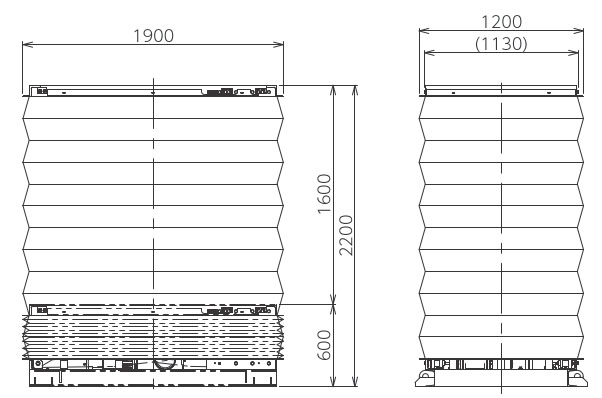

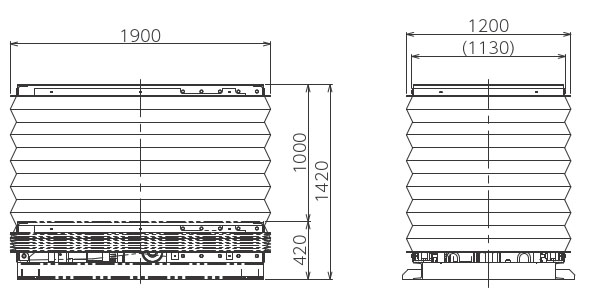

전주자바라[옵션기호：J]
・ 짚 체인 리프터 본체에의 끼임을 억제하는, 전주 타입의 자바라입니다.
※분할 타입도 특형으로 대응 가능하므로 상담해 주십시오.
| 스트로크 1000mm 개략 질량：35kg | 스트로크 1600mm 개략 질량：40kg |
|---|---|
|
|
|
탭좌［옵션기호：T6, T8］
・테이블 상면에 고정용의 자리와 탭 구멍을 마련합니다.

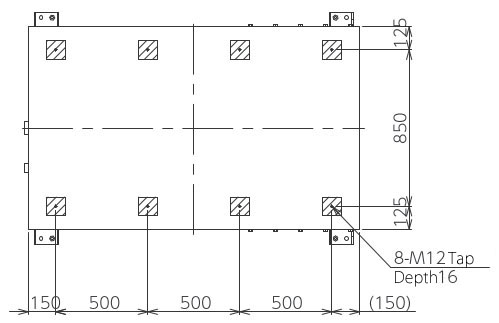

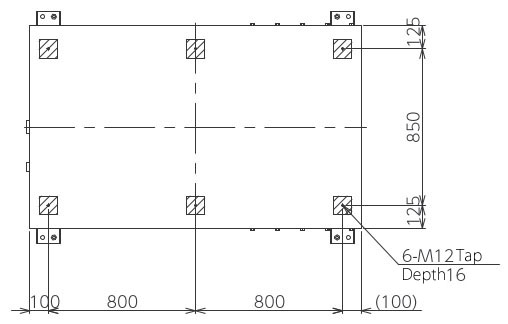

| 탭 6곳: T6 | 탭 8곳: T8 | 탭부 상세도：T8 |
|---|---|---|
|
|
|
 |
모터 전압 400V급［옵션 기호：V］
・구동용 모터의 전압을 400V급으로 변경합니다.
대응 사이즈:ZSL1000□□□G, ZSL1000M□□K, ZSL0050S□□G
로터리 엔코더 부착 [옵션 기호: E]
・3상 모터 부착 모터 반부하측 축단에 로터리 엔코더를 내장하여 모터의 회전 신호를 출력할 수 있게 됩니다.
대응 사이즈：ZSL1000□□□G□
특징
・제어성
감속기로부터 오픈 콜렉터 출력 신호를 취출할 수 있으므로, 다양한 운전이 가능하게 됩니다.
・컴팩트
모터 축과 로터리 엔코더를 커플링으로 연결할 필요가 없습니다.
· 비용 절감
기존의 별도 배치와 비교해 커플링 베이스 플레이트나 레벨 맞추기 작업이 불필요합니다.
로터리 엔코더부 사양
| 전원 전압 | DC4.5～30V |
|---|---|
| 펄스 수 | 100 |
| 출력 형태 | 오픈 콜렉터 출력(NPN형) 6개 AB90° 위상차 신호 +Z 원점 신호 |
| 출력 회로 |
|
| 소비 전류 | 30mA 이하 |
| 출력 전압 | 0.5V 이하(최대인입시) |
| 최대 흡입전류 | 40mA MAX |
| 신호 상승 하강 시간 |
1μs 이하 |
| 최대 응답 주파수 | 240kHz |
| 출력 회로 내압 | 50V MAX |
| 케이블 길이 | 0.5m 커넥터 부착 (히로세 전기 (주) 제조 DF3-6S-2C) |
| 진동 | 4.9m/s 2 {0.5G} 이하 (20~50Hz) |

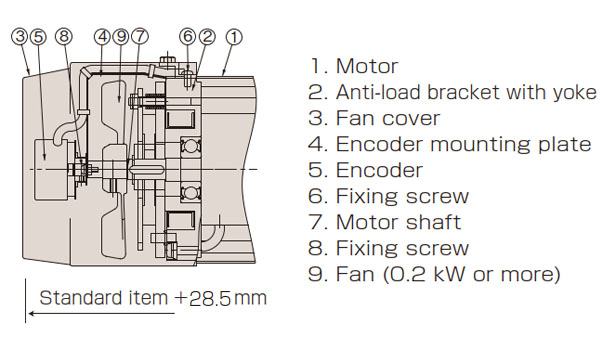

구조·치수(로터리 엔코더 설치부)
[클릭으로 확대]
결선표
| 핀 No. | 칼라 | 연결 |
|---|---|---|
| 1 | 레드 | 전원 |
| 2 | 블랙 | 0V 공통 |
| 3 | 블루 | 신호 A |
| 4 | 화이트 | 신호 B |
| 5 | 노랑 | 신호 Z |
| 6 | 블랙 | 실드 |
별매 옵션

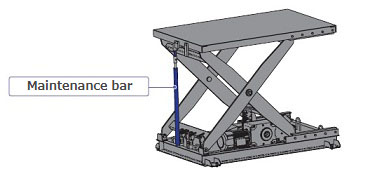

유지 보수 바
・보수・점검시에, 멈출 수 없이 천판 프레임하의 공간에 신체 또는 신체의 일부를 넣어야 하는 경우,
안전 대책으로 반드시 유지 보수 바를 사용하십시오.
・ZSL0050 시리즈에는 메인터넌스 바가 부속되어 있습니다만, ZSL1000 시리즈에는 부속되어 있지 않습니다.
ZSL1000 시리즈를 구입하는 경우는 옵션품 ZSL1000용 메인터넌스 바를 함께 구입해 주십시오.
・메인터넌스 바는 스트로크 1000mm에서의 사용을 표준으로 하고 있습니다. 다른 스트로크로 사용하는 경우는 상담해 주십시오.
| 형번 | 적용 기종 | 희망 가격 | 배달 |
|---|---|---|---|
| ZSL1000MB10 | ZSL1000～ | 문의하십시오 | 문의하십시오 |
특수사양품

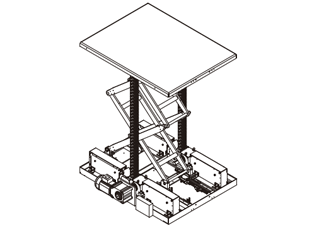

400kg 2단 팬터 타입
모터 외부 두는 명세:
짚 체인 2개 찌르기

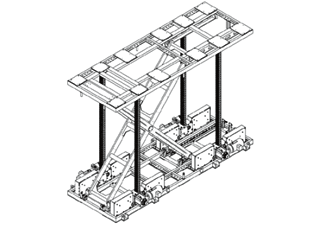

2,000kg 1단 팬터 타입
모터 외부 두는 명세:
짚 체인 4개 찌르기

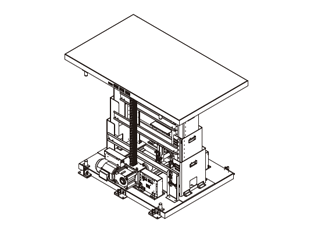

300kg 3단 텔레스코 타입
모터 외부 두는 명세:
짚 체인 2개 찌르기

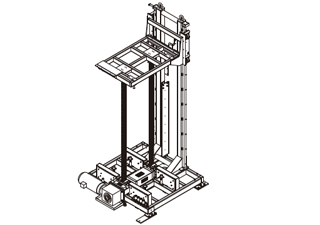

650kg 포스트 타입
모터 외부 두는 명세:
짚 체인 2개 찌르기
