이차 전지용
츠바키 상품
전기자동차(EV)나 하이브리드차(HV) 등 전동차의 보급에 따라 차재용 이차전지의 수요가 급격히 확대되고 있습니다.
제조 공정마다 각종 츠바키 상품의 제안이 가능합니다.
전극 제조
페인트
전극 재료를 금속 호일에 바릅니다.
롤 프레스
도공 후의 전극을 롤러로 압연하여, 고밀도화, 전지 성능을 균일화시킵니다.
슬릿 컷
전극 재료를 원하는 크기로 연속적으로 절단합니다.

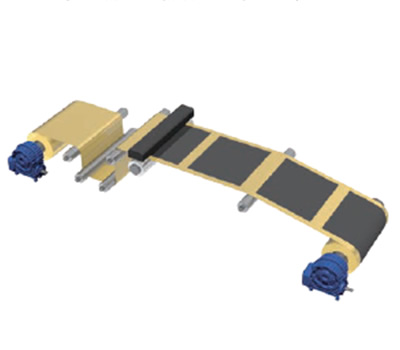

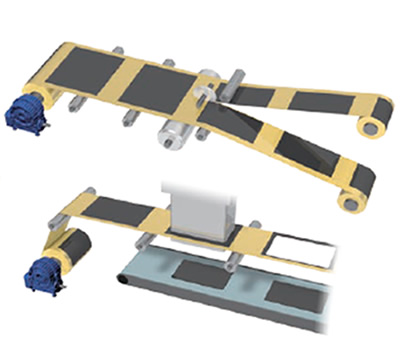

도공·롤 프레스

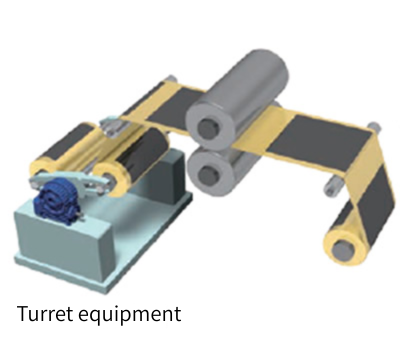

권취·권출 터렛 구동
웜 감속기
원통형과 북형의 2 종류의 웜 기어를 라인 업. 풍부한 바리에이션으로 다양한 요구에 대응이 가능한 시리즈입니다.
높은 부하 능력으로 컴팩트한 장치 설계에 기여합니다.
또, 회전 불균일이 적고, 롤 to 롤의 공정에서의 권취·권출 이나 터렛 구동의 저속 구동에 츠바키의 웜 감속기가 많이 채용되고 있습니다.
POINT

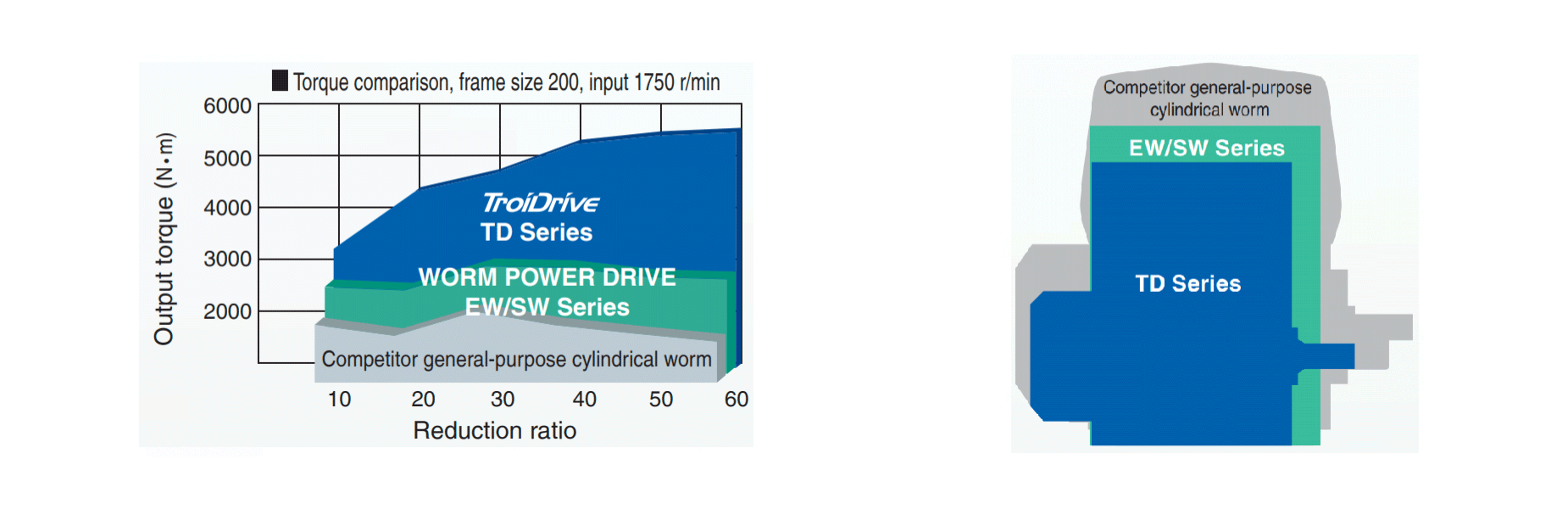

고감속 감속비, 고부하 용량, 콤팩트, 저각도 전달 오차
하이 파워 & 경량 컴팩트
범용 원통형웜에 대해 최대 2 사이즈 작은 프레임 번호를 선정할 수 있습니다.
적은 회전 불균일
트로이드라이브는 동시 맞물림 잇수 많기 때문에 기어를 사용하는 모든 감속기 중에서 최소 각도 전달 오차입니다.

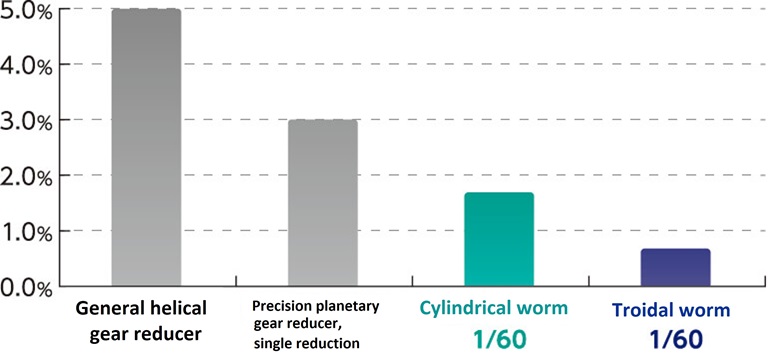

각도 변동률
웜 감속기에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
TERUS 시리즈
웜 감속기에 기어 모터를 조합하는 것도 가능합니다. 웜 기어의 특징인 고강도, 기어 모터의 특징인 고효율을 겸비한 고기능 기어 모터입니다. 장치의 콤팩트화, 부품 점수의 삭감을 도모할 수 있습니다.
TERUS 시리즈에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

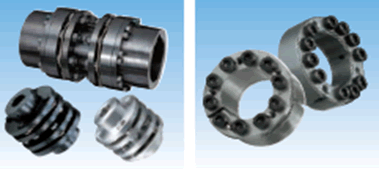

커플링 파워록
축의 연결이나 체결에 있어서 비백래시 로의 구동을 실현합니다.
내식성이 요구되는 상류 공정에서는 스테인리스 사양 이나 무전해 니켈 도금 사양의 제안이 가능합니다.
스테인리스나 표면 처리에 있어서의 사용 제한 물질의 함유에 대해서는 당사에 문의해 주십시오.
POINT
비백래시, 내식성
커플링에 대해 자세히 알아보기
파워록에 대해 자세히 알아보기

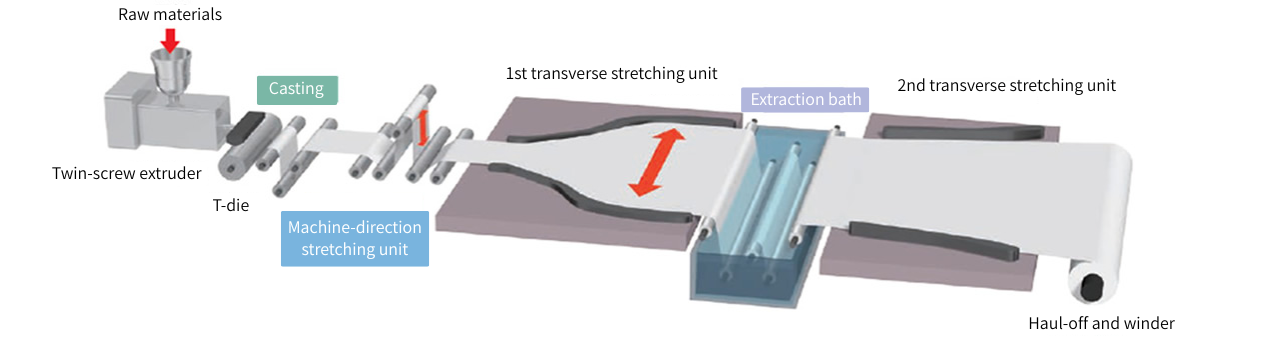

세퍼레이터 제조
캐스트
T다이로부터 압출된 원료를 냉각·정신합니다.
세로 연신
여러 롤 사이에 원료를 통해 연신합니다.
추출조
연신된 필름의 세정·건조 등을 합니다.
캐스트
리니파워잭 마이터기어박스 · 디스크 커플 링 · 기어 모터
메인터넌스시의 롤의 승강으로, 리니파워잭 · 마이터기어박스 ·디스크 커플링을 활용할 수 있습니다.
이러한 여러 제품의 일괄 선정도 제안합니다. 잭 시스템 선정 페이지도 활용해 주십시오.
수직 연신 장치
NER 커플링
롤축과 구동부의 연결로 활용되고 있습니다.
리머 볼트 디스크 등 고객의 조립이 불필요한 신구조로 압도적인 조립 시간 단축, 또한 종래의 디스크 커플링에 비해 큰 축 구멍 가공이 가능 하고, 필요한 토크에 대해 축경이 큰 롤과의 연결에 최적입니다.
POINT
대축 직경, 조립 시간 단축
NER 커플링에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
추출조
서보 모터용 감속기 중공축 타입
하이포이드 기어 헤드 HMTK
롤축의 서보 모터 구동용 감속기로서 하이포이드 기어의 중공축 타입이 활용되고 있습니다. 서보 모터를 직결하는 중공 감속기로 레이아웃을 간단하게 합니다.
POINT
부품 수 감소
타이밍 벨트 & 풀리, 마이터기어박스, 웜 감속기
1모터로 복수 롤을 구동시키는 레이아웃에서는 웜 감속기, 마이터기어박스, 디스크 커플링, 타이밍 벨트 등의 조합으로 디자인에 맞춘 일괄 선정도 가능합니다.
POINT
시스템 제안
필름 이송

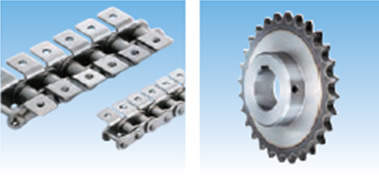

소형 컨베이어 체인 & 스프로킷
사용 환경에 맞게 스테인리스 체인 니켈 도금 체인 등 다양한 사양을 라인업하고 있습니다. 스프로킷은 축 구멍 가공 내용의 선택이나 도면의 입수가 간단한 핏보어가 편리합니다.
조립 공정

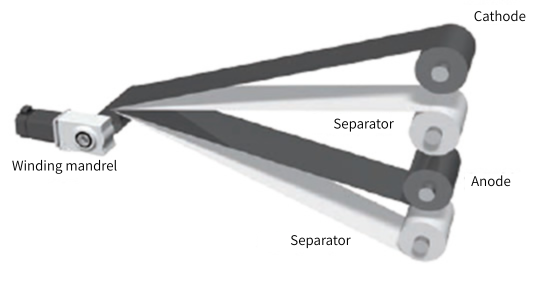

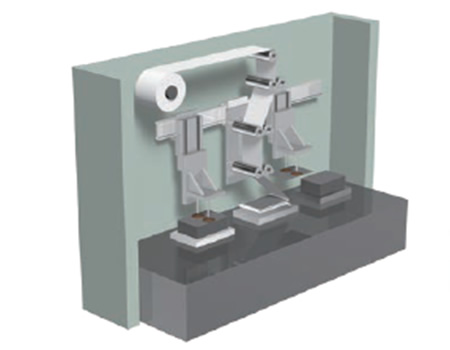

적층·권회
전극과 세퍼레이터를 교대로 고정밀도로 적층합니다.
주액
TAB 용접 후 전지 셀에 전해액을 주입하고 밀봉합니다.
충방전·에이징
충방전을 반복하여 전지를 활성화시킨 후, 소정의 온도 환경에서 일정 기간 방치합니다.

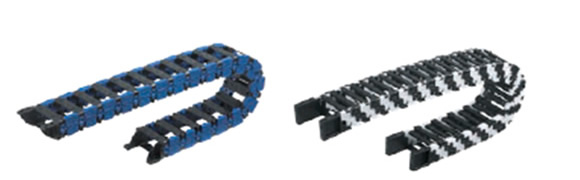

케이블 베이어 TKR형
츠바키 독자적인 굴곡 기구에 의해 저발진으로의 가동을 실현합니다.
이차 전지 제조의 클린 룸에서 사용하기에 적합합니다. 또한 드라이 환경에서의 사용에 최적인 드라이 환경 사양도 라인업하고 있습니다.
POINT
ISO 클래스 3, 드라이 환경
드라이 환경 사양 ※수주 생산품
초저 이슬점의 건조한 환경 하에서도 저소음, 저발진, 긴 수명
리튬 이온 전지 등의 제조 공정으로 매우 저습도의 환경에서의 사용에 최적입니다.
TKR15H22
TKR20H28/
TKR26H40/
TKR28H52
케이블 베이어 TKR형에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
플랫베이어
츠바키 케이블 베이어 기술을 구사한 독자적인 자립식 플랫 케이블 시스템.
튀어 오름 억제, 장스트로크를 실현하는 서포트 멤버는 튜브에 내장. 케이블·튜브는 평형에 용착한 구조이기 때문에, 저발진을 실현합니다.
POINT
ISO 클래스 2, 튀는 억제, 장스트로크
튀어 오름 억제
플랫 케이블 (타사 제조)
플랫베이어 (츠바키제)
장스트로크
플랫 케이블 (타사 제조)
플랫베이어 (츠바키제)

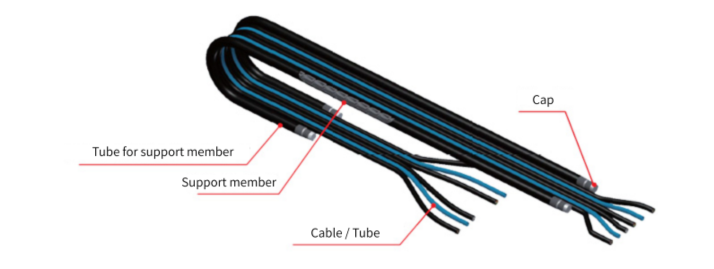

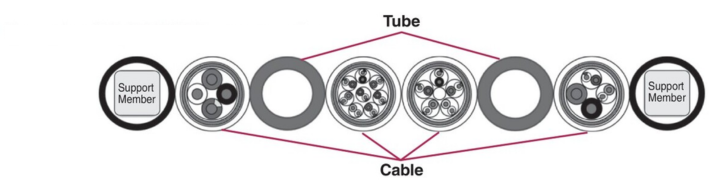

구조
플랫베이어 베어 단면도 예
플랫베이어에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

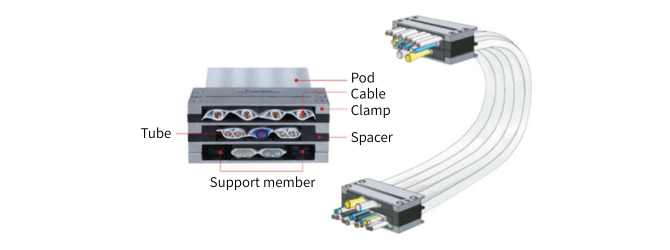

클린 베이어
케이블이나 튜브, 서포트 멤버를 전용의 불소 수지제 포드 내에 수납하는 것으로 마모분의 비산을 방지해, 츠바키 케이블 베이어 시리즈 중에서 가장 저발진으로, ISO 클래스 1을 실현합니다. 생산 설비의 품질에 대한 신뢰성 향상을 도모할 수 있습니다.
POINT
ISO 클래스 1, 저소음, 긴 수명
구조
클린 베이어에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
플라스틱블록체인
블록 형상으로 작은 링크 폭을 채용. 사이즈 바리에이션도 풍부하고, 반송물이나 사용 조건에 맞추어 사이즈・사양을 선택할 수 있습니다.
POINT
슬라이딩성
[사이즈 바리에이션]
| 사양 | 보통 | 낮은 마찰 내마모 |
내열 고속 |
내약품 |
|---|---|---|---|---|
| RSP35 | 0.18(18) | 0.1(10) | ||
| RSP40 | 0.44(45) | 0.25(25) | ||
| RSP50 | 0.69(70) | - | 0.39(40) | |
| RSP60 | 0.88(90) | 0.49(50) | ||
| RSP80 | 1.77(180) | - | 0.98(100) | |
LF 마찰 감소 / 내마모성 사양
체인링크에 마찰 감소 / 내마모성 폴리아세탈 채용
KV 내열·고속 사양
체인 링크에 특수 엔지니어링 플라스틱 채용
Y 내약품 사양
체인 링크에 특수 엔지니어링 플라스틱 채용
플라스틱블록체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
서보 모터용 감속기 TERVO 시리즈
서보 모터에 의한 고도의 모션 컨트롤에 최적인 감속기를 라인 업하고 있습니다. 권회 공정의 구동부에서 컴팩트한 설계가 가능합니다.
POINT
컴팩트, 부품 수 감소

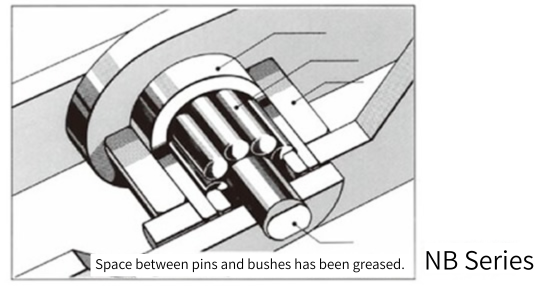

간헐 이송 체인
전용 니들을 사용한 마모 신장 제로 체인. 주액 후의 뚜껑의 설치나 주액부 등의 고정밀도의 간헐 운전에 최적입니다.
POINT
고정밀
람다체인
특수함유부쉬 채용한 체인. 함유 부시에 의한 자기 윤활 기능을 갖추고 있기 때문에 무급유 ·장수명을 실현합니다.
유지 보수 공수를 줄이고 깨끗한 환경을 유지하는 데 기여합니다.
POINT
무급유 ·장수명, 로멘테, 클린 환경

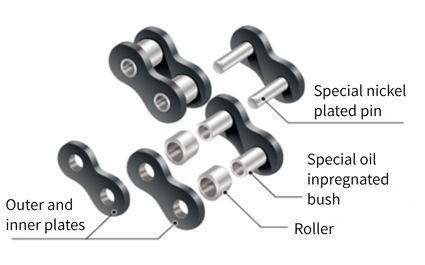

기본 구조
람다체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

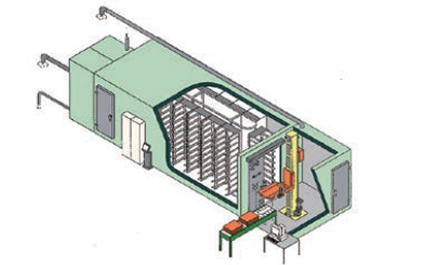

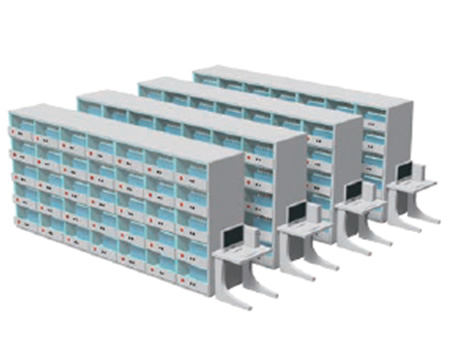

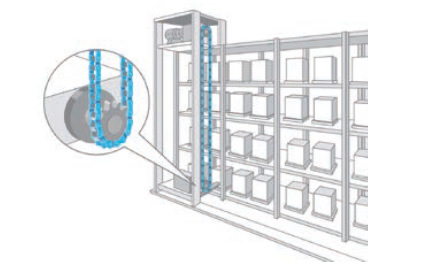

팩-U-베어
충방전·에이징 공정에 있어서의 높은 레벨에서의 자동화를 실현해, 성인·공간절약, 안정 품질에 기여합니다.
또한 입체 자동 창고보다 가혹한 환경에 강하고 회전기구로 얼룩짐이없는 환경 제어도 가능합니다.
장치 주변의 컨베이어 등도 함께 제안할 수 있습니다.
POINT
고정밀
[도입 사례]
- 과열·가습 장치
- 온도 사양: max80℃±2.5℃
- 습도 사양: max60%±5%
- 옵션: 앞실, 자동 셔터, 에어 커튼
- 수납량:70 케이스
- 수납물:플라스틱 컨테이너
- 케이스 크기: W300XD450XH300
팩-U-베어에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
공정간 반송
각형 전지, 라미네이트형 전지(팔레트 반송)
자유 흐름 체인
팔레트 반송하는 경우가 많은 각형, 라미네이트형 전지의 공정간 반송에는 어큐뮬레이션 가능한 프리 플로우 체인이 많이 채용되고 있습니다.
POINT
누산, 고속 이송, 저소음
배속체인
대경 롤러와 소경 롤러를 조합한 독자적인 구조에 의해 체인 속도의 2.5배의 고속 반송을 실현합니다.
POINT
- 체인 본체는 무급유 (람다체인), 스테인리스 등 사용 용도나 환경에 따라 적절한 사양을 선택할 수 있습니다.
- 롤러 재질도 엔지니어링 플라스틱, 스틸제에서 선택 가능합니다.
- 전용의 절단 공구를 사용하는 것으로, 작업 시간의 단축, 메인터넌스성의 향상을 실현.
VRPA
범용 타입
VRPB
고마찰 타입
VRPC
도전형
VR
스틸 타입
배속체인 절단 공구
배속체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
사이드롤러 체인
RS형 체인의 핀을 연장하고 자유롭게 회전하는 사이드롤러를 장착한 체인입니다.
저중심에 의한 안정적인 반송이나 장치의 콤팩트화에 적합합니다. 배속체인과 마찬가지로 체인 본체, 사이드롤러의 재질도 선택할 수 있습니다.
사이드롤러 체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
원통형 전지(카세트 반송)

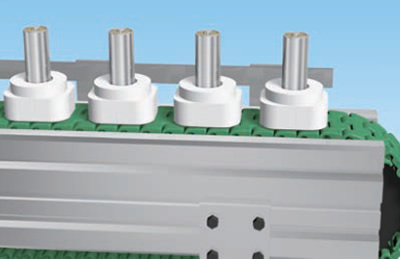

플라스틱모듈러체인
카세트에 세운 상태로 반송되는 원통형 전지의 제조 라인에는 플라스틱모듈러체인 많이 채용됩니다.
벽돌 형태로 조합된 모듈 구조로 유지보수성이 우수합니다.
POINT
어큐뮬레이션, 안정 반송, 저진동성, 금속 마모 분말 억제

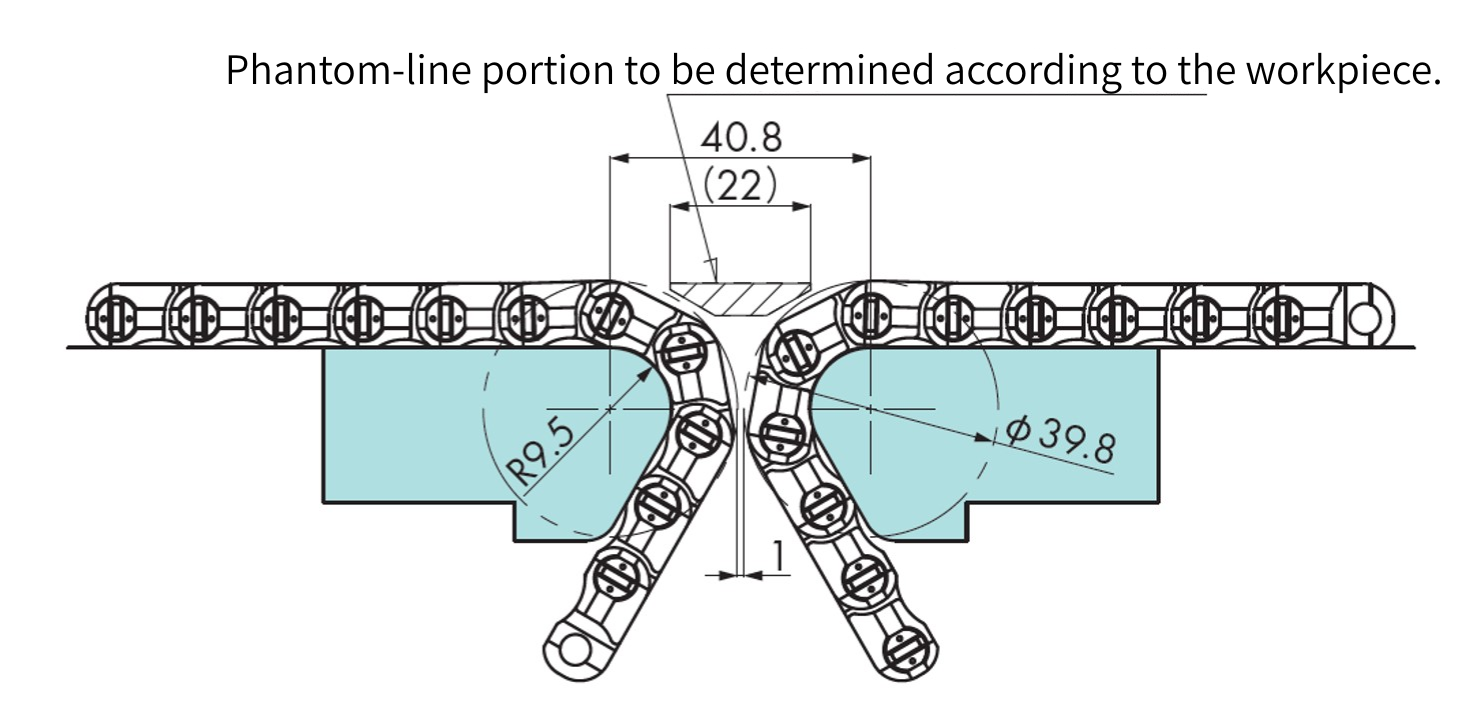

WT1306-W
저습도 환경(노점 온도-40℃)의 영향을 받기 어려운 재질의 조합으로 구성되어 있습니다. 또한 모든 구성 부품이 플라스틱이기 때문에 금속 마모 분말을 싫어하는 용도에 최적입니다. 또한 작은 피치로 맞대기 배치 시의 데드 스페이스를 작게 할 수 있습니다.

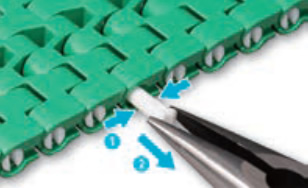

체인 폭 5mm, 10mm는 슬릿 핀을 채용하여 확실한 유지 및 쉬운 절환성을 실현하고 있습니다.
플라스틱모듈러체인에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
플라스틱 모듈 체인을 사용한 표준 컨베이어도 라인업하고 있습니다.
기타 반송

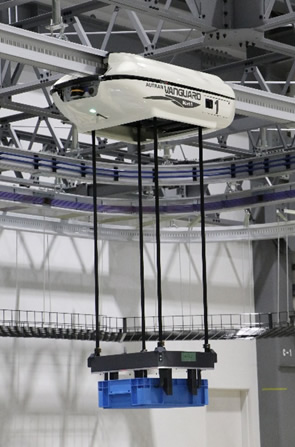

Autran Vanguard
지상 설비나 통로와는 무관하게 최단으로 스테이션간을 연결할 수 있어 콤팩트하고 효율적인 구성이 가능합니다.
최대 220 m/min 이라는 고속 반송 또한 정음, 안정 반송이 가능합니다. 비접촉 급전 방식을 채용하는 것으로, 발진의 리스크를 줄인 타입도 있어, 클린 공장(클래스 100 상당)에서의 반송에도 대응할 수 있습니다. 반송물의 특성에 맞춘 옷걸이 제작이 가능합니다.
POINT
고속 이송, 레이아웃 자유, 컴팩트
박스용
롤용
그리퍼 타입
IPF 사양
(비접촉 급전 타입)
오토 램 뱅가드에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

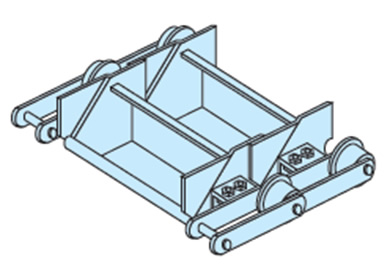

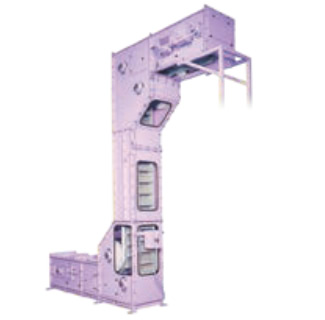

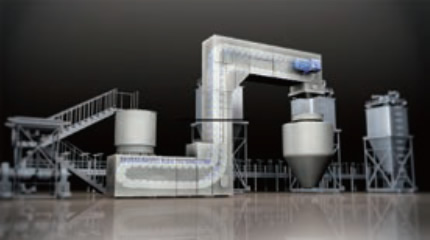

NAB Aprovator
마모성이 큰 반송물, 괴상 반송물의 운송에 적합합니다. 버킷에 독특한 랩 기구를 채용해, 랩부로부터의 분말 누출을 최소로 할 수 있습니다. 또, 연속 고무 바닥 버킷 사양 이나, 경량으로 내식이나 부착에 대해서도 위력을 발휘하는 수지제(재질:폴리아세탈) 버킷의 채용도 가능합니다.
NAB 에프로베이터에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

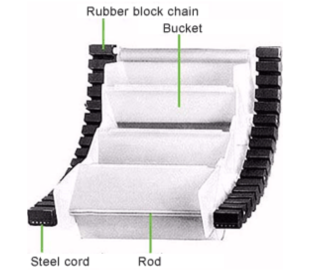

Rubber star
스틸 코드가 들어간 고무 블록 체인과 독특한 구조의 버킷을 채용한 용기식 컨베이어입니다. 버킷의 전후는 유연한 스트랩으로 다음의 버킷에 접합되기 때문에, 접속부의 간극은 없습니다.
또, 버킷은 수지 성형품이므로, 서로의 측판부의 간극은 거의 없습니다. 조용한 운전이 가능하며, 스틸 코드는 고무 블록으로 덮여 있기 때문에 슬라이딩 마모가 없어 긴 수명입니다.
고무 스타에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
승강
컨베이어 투입부 배분
리프트마스터
일체 설치형으로, 전동의 외팔보식 리프터 입니다. 나사, 가이드를 프레임 내에 수납해, 컴팩트한 설계에 의해, 생산 라인을 자유롭게 레이아웃 할 수 있습니다. 또한 설계·조립·설치공수의 대폭적인 삭감에 공헌합니다. 팔레트의 컨베이어 투입부의 분배 용도 등에 검토하실 수 있습니다. 모터의 제어에 의해 다점 정지나 속도 제어가 용이해집니다.
POINT
넣어 폰, 공수 삭감
리프트마스터에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터

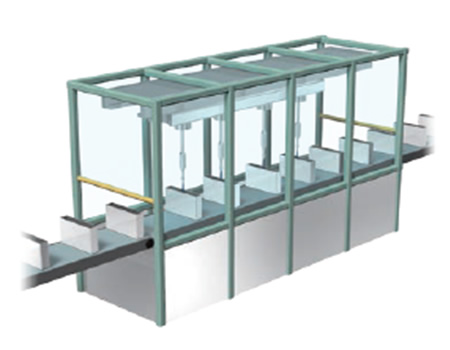

리니파워잭
주식 컨베이어의 분배 공정에 리니파워잭이 사용됩니다. 나사축에 방청 처리, 클린 그리스 도포, 케스는 우레탄 수지 도장 등 클린 룸 에서의 사용에 적합한 사양도 라인업. 주변 부품을 포함한 연동 시스템 으로서의 제안도 가능합니다.
POINT
시스템 제안
리니파워잭에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
리니스피드잭
200mm/s의 나사축 속도와 MAX100%ED의 부하시간률을 실현합니다. 운전 속도를 올려도 종래의 잭보다 소형 사이즈로 대응할 수 있어 한층 더 신개발 구조에 의해 저상화를 실현합니다. 다음 공정에 워크를 보내는 부분의 승강이나 프레스 용도의 전용기에 사용하는 것으로 생산성 향상이나 스페이스 세이빙에 공헌합니다.
POINT
고속, 고주파, 공간 절약
리니스피드잭에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
단차 해소·단 적층 단바라시
짚 체인 리프터
짚 체인의 특징인 고속・고주파수・긴 수명을 살린 테이블 리프터입니다. 생산성의 향상이 요구되는 이차 전지 제조에 있어서 단차 해소나 단 쌓아, 단바라시 용도로 사용하는 것으로 메리트를 발휘합니다. 포스트 타입의 리프터도 대응 가능합니다.
POINT
고속·고주파수, 고정밀도, 긴 수명
특징
- 최대 승강 속도: 100 m/min
- 연속 운전 : 매분 1 왕복 이상
- 기대 수명:100만회 왕복 이상
짚 체인 리프터에 대해 자세히 알아보기
제품에 관한 질문은 이쪽으로부터
짚 체인 액추에이터
체인의 굴곡을 살린 독자적인 구조로 압도적인 컴팩트성을 실현합니다.
팔레트 승강부 등에서 다수의 채용 실적이 있습니다. 테이블 바로 아래에 액추에이터를 설치할 수 있기 때문에 가이드 테이블 등을 간소하게 할 수있는 점도 포인트입니다.
POINT
고속·고주파수, 고정밀도, 긴 수명
짚 체인 액추에이터에 대해 자세히 알아보기
제품에 관한 질문은 이쪽으로부터
AGV・AMR
짚 체인 액추에이터
AGV나 AMR상의 승강 기구에 짚 체인 액추에이터를 사용함으로써 저상성에 공헌합니다.
POINT
공간 절약
짚 체인 액추에이터에 대해 자세히 알아보기
제품에 관한 질문은 이쪽으로부터
리니파워잭
AGV나 AMR상에서의 원반롤 등 중량물의 승강에는 리니파워잭 적합합니다. 클린 룸 사양도 라인 업하고 있습니다.
POINT
깨끗한
리니파워잭에 대해 자세히 알아보기
제품에 관한 문의는 이쪽으로부터
