스프로킷

1	체인이 스프로킷에 올라
2	비정상적인 소음이 난다.
3	체인이 스프로킷에 휘말린다.
4	체인 플레이트 내부와 스프로킷 치아 측면의 마모
5	스프로킷 이뿌리, 톱니면 마모
6	좋은 관절
7	체인이 스틱 슬립(덜컥거리는 현상)을 일으킨다.
8	NF 블록체인이나 BF 체인(롤러 없음)의 안쪽 링크 나 핀의 한쪽이 마모된다.
9	플레이트의 급진 파괴
10	허브 손상

1	체인이 스프로킷에 올라

원인 1	체인과 스프로킷 부적합	해결책	체인 또는 스프로킷을 올바른 크기로 교체합니다.
원인 2	체인 착용 신장 또는 스프로킷 치아 착용	해결책	신품으로 교체한다.
원인 3	감기각 부족	해결책	120°이상 또는 3치 이상의 권취각으로 한다.
원인 4	체인과 스프로킷의 심간 거리	해결책	점검 후 수정한다.

목록으로 돌아가기

2	비정상적인 소음이 난다.

원인 1	스프로킷 이나 축의 설치 불량	해결책	점검·수정을 한다.
원인 2	체인 또는 스프로킷의 현저한 마모	해결책	일련의 체인 스프로킷을 신품으로 교체한다.
원인 3	무급유 또는 급유 부적당	해결책	사용조건에 맞는 급유를 한다

목록으로 돌아가기

3	체인이 스프로킷에 휘말린다.

원인 1	체인 마모 신장 또는 스프로킷 마모	해결책	체인과 스프로킷을 신품으로 교체한다.

목록으로 돌아가기

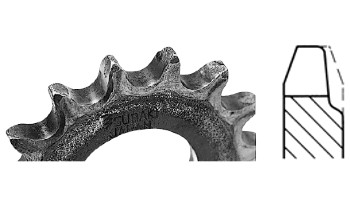

4	[클릭으로 확대] 체인 플레이트 내부와 스프로킷 치아 측면의 마모

원인 1	설치 불량	해결책	스프로킷, 축 등의 설치 수정을 한다.
원인 2	체인이 옆으로 밀려	해결책	누르는 원인의 제거, 가이드 롤러 부착 체인으로 변경한다.
원인 3	스프로킷의 추억 불량	해결책	체인을 제거하여 구동, 종동 스프로킷의 추억을 수정합니다.
원인 4	스프로킷의 축 구멍 가공 정밀도 불량에 의한 흔들림	해결책	불량 부분을 체크한 후 수정하여 새로운 스프로킷으로 교체한다.

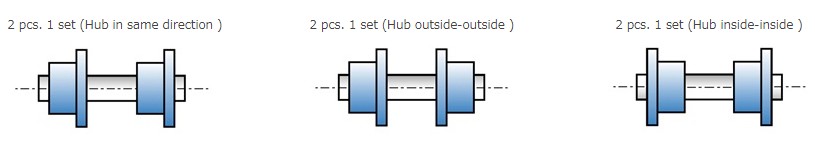

원인 5	키 위상이 맞지 않음	해결책	동축상에 2개 이상으로 병렬 사용의 경우는 스프로킷 치아를 동위상으로 한다. 설치시 허브 방향을 확인하고 키 홈 위치를 맞춥니다. 조합한 스프로킷 끼리는 합마크를 치고 관리한다. [클릭으로 확대]

목록으로 돌아가기

5	스프로킷 이뿌리, 톱니면 마모

원인 1	체인 마모	해결책	체인과 스프로킷을 동시에 교체합니다.
원인 2	맞물림 잇수 부족	해결책	스프로킷 의 잇수 늘립니다.
원인 3	BF 체인 (롤러 없음) 사용	해결책	RF 체인(롤러 부착)으로 변경한다.
원인 4	마모 개재물이나 과대하중에 대하여 치부의 경도 부족	해결책	이끝 경화 사양이나 블록 교체 치아 타입을 사용한다.
원인 5	스프로킷과 체인의 부적합	해결책	체인 또는 스프로킷을 올바른 크기로 교체합니다.

목록으로 돌아가기

6	좋은 관절

원인 1	설치 불량에 의한 체인의 변형	해결책	스프로킷, 축의 설치 상태를 점검하고 수정한다.

목록으로 돌아가기

7	체인이 스틱 슬립(덜컥거리는 현상)을 일으킨다.

원인 1	체인의 구름 마찰 계수의 변동	해결책	스프로킷을 신품으로 교체한다.
원인 2	다각형 운동으로 인한 속도 불균일	해결책	구동 스프로킷 잇수를 12T 이상으로 한다.

목록으로 돌아가기

8	NF 블록체인이나 BF 체인(롤러 없음)의 안쪽 링크 나 핀의 한쪽이 마모된다.

원인 1	스프로킷 과의 맞물림시의 내부 장력이 증가한다.	해결책	스프로킷을 조각으로 만듭니다. 부하를 줄입니다. 체인과 스프로킷 모두에 윤활한다. [클릭으로 확대]

목록으로 돌아가기

9	플레이트의 급진 파괴

원인 1	플레이트는 스프로킷의 치아에 의해 돌출된다. [클릭으로 확대]	해결책	설치 정밀도를 확인, 수정한다. 체인 또는 스프로킷의 마모 확인 후 수리 교체. 체인과 스프로킷의 부적합을 확인하고 수정한다.

목록으로 돌아가기

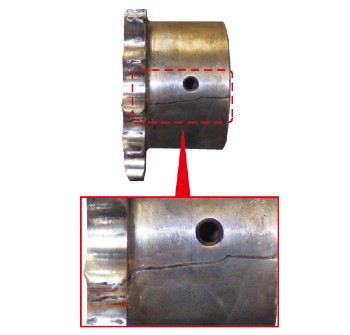

10	[클릭으로 확대] 허브 손상

원인 1	허브 강도 부족	해결책	허브 지름·축 구멍 지름을 확인, 수정하여 새로운 스프로킷으로 교체한다.

목록으로 돌아가기
