기술자료 드라이브체인 롤러 체인 선정
용도별 선정법
1. 용도별 선정법의 개요
|
용도 선정의 요점 선정법 |
-10℃~60℃의 보통 분위기에 사용 가능한 연결 부품 |
|||||
|---|---|---|---|---|---|---|
| 연결 링크 형식 | 오프셋 링크 형식 |
|||||
| M형 | F형 | 2 피치 | 1 피치 | |||
|

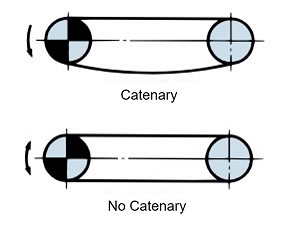

권선 전동 시동빈도 6회/일 미만
전동능력표에 의한 선정
일반 선정법 |
RS | ○ | ○ | ○ | □ | |
| BS/DIN | ○ | ● | □ | □ | ||
| LMD | ○ | ● | - | □ | ||
| LMDNP | ○ | - | - | □ | ||
| LMDX | ○ | - | - | - | ||
| LMDS | ○ | - | - | - | ||
| LMDKF | ○ | ● | - | □ | ||
| LMDKT | ○ | ● | - | □ | ||
| LM | ○ | - | - | □ | ||
| SUP | ○ | ● | - | - | ||
| HT | ○ | ○ | - | - | ||
| SNS | ○ | ● | ○ | □ | ||
|
권선 전동 시동빈도 6회/일 이상

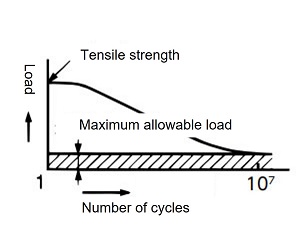

최대 허용 장력에 의한 선정

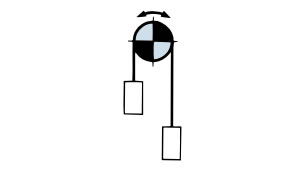

허용 장력 선정법 매달려 구동

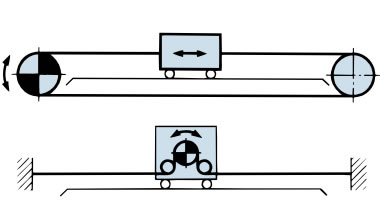

최대 허용 장력에 의한 선정 연결 링크는 F형 연결 링크 또는 엔드 볼트용 전용 연결 링크를 사용해 주십시오. 현수 구동의 예 대차 견인
최대 허용 장력에 의한 선정 대차 견인의 예 |
RS | ○ | ○ | ○ | △ | |
| BS/DIN | ○ | ○ | △ | △ | ||
| SUP | ○ | ○ | - | - | ||
| HT | ○ | ○ | - | - | ||
| SUPH | ○ | ● | - | - | ||
| USN | - | ● | - | - | ||
| NP | ○ | ○ | - | △ | ||
| NEP(APP) | ○ | ○ | - | △ | ||
| SS,HS | ○ | - | - | ○ | ||
| PC | ○ | - | - | - | ||
| PCSY | ○ | - | - | - | ||
| NS | ○ | - | - | ○ | ||
| TI | ○ | - | - | ○ | ||
| KT | ○ | ○ | - | △ | ||
| CU | ○ | ○ | - | - | ||
| CUSS | ○ | - | - | - | ||
|
체인식 핀 기어 구동
최대 허용 장력에 의한 선정
체인식 핀 기어 구동 선정법 |
RS 부착 멘트 부착 |
○ | - | - | - | |
표 기호 ○: 사용 가능합니다. □: 전동 능력의 저하를 예상합니다. △：강도 저하를 예상해 주십시오. -: 대상품이 없습니다. ●：특형제 작품.
기타 선정

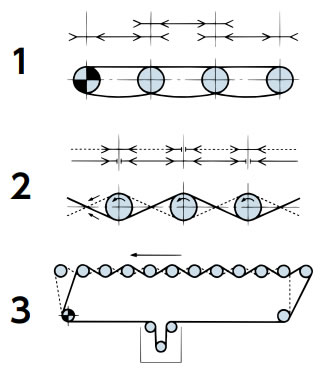

롤 구동

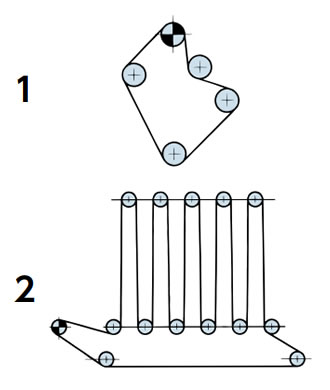

다축 구동

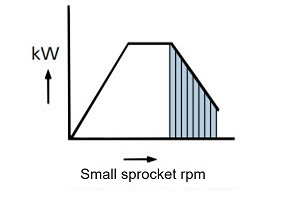

고속 구동
전동능력표 정점보다 우측
(사선 부분)

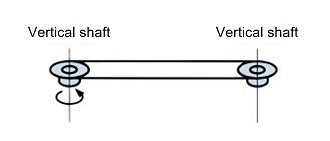

축이 수직인 구동
롤러 체인 선택에 필요한 조건 확인
- 1) 사용 기계
- 2) 충격의 종류
- 3) 원동기의 종류
- 4) 원동기의 정격 동력
- 5) 고속축의 축 구멍 직경과 회전 속도
- 6) 저속축의 축 구멍 직경과 회전 속도
- 7) 축간 거리
체인 선정에 필요한 원동기 특성 확인
허용 장력 선정법, 핀 기어 구동 선정법에서는 다음 원동기 특성을 확인해 주십시오.
- 1) 원동기의 관성 모멘트
- 2) 원동기의 정격 토크 또는 원동기 축 회전 속도
- 3) 원동기의 시동 토크
- 4) 원동기의 최대(정동) 토크
- 5) 원동기의 브레이크 토크
⚠ 선정에서의 주의
롤러 체인의 선정의 각항은, 롤러 체인의 품종・사이즈의 선정 방법에 한정하고 있습니다. 부식, 경년 등을 포함한 환경에 의한 열화는 고려하지 않습니다.
롤러 체인의 선정에 관하여 법이나 지침에 의한 규제가 있을 때는 그에 의한 선정과 당사 지정의 방법에 의한 선정의 양쪽을 실시해 여유가 있는 분의 체인을 선정해 주십시오. 부속되는 기기·예를 들면 안전 장치·윤활 장치 등에 대해서는, 별도로 고려해 선택해 주세요.
