기술자료 케이블 베이어-케이블 베이어의 사용 한도
케이블 베이어의 수명이란?

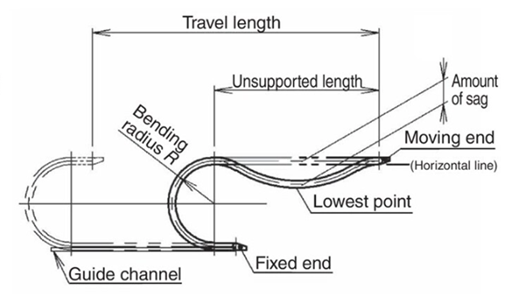

케이블 베이어는 가동(왕복 이동)에 수반해, 링크 연결부의 핀 및 구멍의 마모나, 노백 벤트 규제부의 마멸 등의 영향에 의해, 프리스팬부의 휨이 진행합니다(오른쪽 그림 참조).
그 영향에 의해, 케이블 호스의 보호성 및 케이블 베이어 본체의 안정된 거동을 확보할 수 없게 된 시점을 수명이라고 판단합니다.
판단 기준은 아래와 같이 1, 2 중 작은 쪽에 이르렀을 경우로 합니다.
프리 스팬 부의 휨량의 한계치 (기준)
1. 프리스팬 길이의 10%분
2. 케이블 베이어 의 굴곡 반경 (R)분
(예)
프리스팬 길이:
500mm(⇒500mm×0%=50mm)→한계 편향량(기준) 50mm
케이블 베이어 굴곡 반경: R55
■ 케이블 베이어가 경년 열화 등으로, 균열이나 빠짐 등 파손이 발생했을 경우, 그 케이블 베이어를 수명이라고 판단합니다.
수명 촉진 요인
케이블 베이어는 아래와 같은 경우, 단기간에 수명에 이르는 경우가 있습니다.
- 1. 높은 가감 속도와 가동 빈도.
- 2. 분진 등의 마모 개재물의 존재.
- 3. 외부에서 진동.
- 4. 설치 정밀도가 나쁘다.

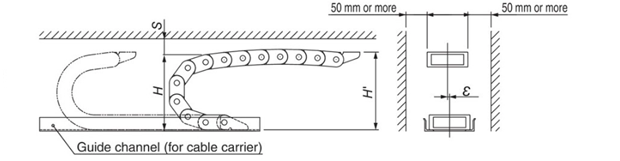

■ 케이블 베이어 설치 정밀도의 기준(권장)
- ・이동단, 고정단 위치의 심 어긋남(ε값)이 허용값보다 작은 것
- ・설치 높이(H'값)가 권장값 내에 있는 것[주:총 높이(H값)로 설치하지 마십시오. ]
- · 여유공간 (S 값)이 권장 값보다 큰 것
- ・ 가이드 레일 (케이블 베이어 받침)을 마련한다
케이블 베이어 베어 연명책

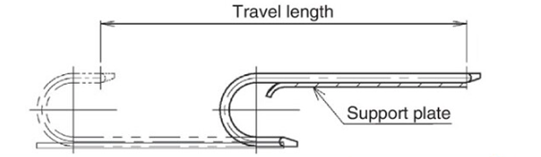

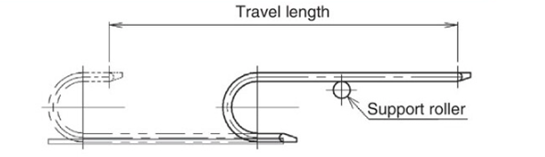

케이블 베이어의 처짐을 규제할 수 있도록 가동 초기부터 지지 롤러 혹은 지지 플레이트를 설치해 두는 것으로 케이블 베이어 본체의 연명이 가능합니다.
주) 프리스팬부의 휨이 진행된 상태에서 지지롤러나 지지플레이트를 추가하는 경우에는 그 시점에서의 프리스팬부의 휨량을 고려한 설치위치(높이)를, 또 지지플레이트의 경우에는 형상(프리스팬부가 레일로 옮겨지는 부분)을 설정할 필요가 있습니다.
롱스팬 사양 수명의 기준

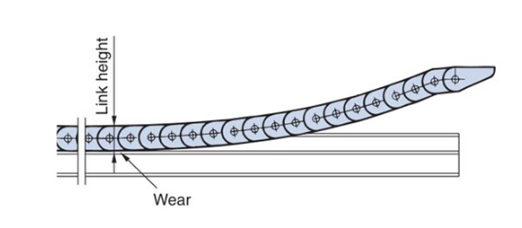

롱스팬 사양에서는 사용에 따라 링크 내주 측이 마멸합니다. 링크 높이의 마모량(슬라이드 슈 부착의 경우는 슬라이드 슈의 마모량)이 허용치(오른쪽 표)에 이르는 시점이 교체의 기준이 됩니다. TKP58H39· 슬라이드 슈 부착, TKP68H46· 슬라이드 슈 부착, TKP91(H56, H80), TKC91(H56, H80), TKMK형, TKMT형에서는 슬라이드 슈 교환이 가능합니다. 슬라이드 슈의 연명 효과에 대해서는 롱스팬 사양 페이지를 참조하십시오.
| 사이즈 | 허용 마모량 (mm) | |
|---|---|---|
| 슬라이드 슈 없음 | 슬라이드 슈 부착 | |
| TKP35H22 | 1 | - |
| TKP45H25 | 1.5 | - |
| TKP58H39 | 1.5 | 5 |
| TKP62H34 | 1 | - |
| TKP68H46 | 1.5 | 5 |
| TKP90H50 | 1.5 | - |
| TKP125H74 | 1.5 | - |
| TKP91H56 | - | 7 |
| TKP91H80 | - | 7 |
| TKC34H25 | 1 | - |
| TKC47H36 | 1 | - |
| TKC64H50 | 1.5 | - |
| TKC85H68 | 1.5 | - |
| TKC91H56 | - | 7 |
| TKC91H80 | - | 7 |
| TKMK47H28/TKMT47H26 | - | 1.5 |
| TKMK65H42/TKMT65H38 | - | 1.5 |
| TKMK95H58/TKMT95H54 | - | 1.5 ※ |
| TKMK125H72/TKMT125H68 | - | 1.5 ※ |
※ 한층 더 큰 값(슬라이드 슈의 두께가 다르다)의 사양도 있습니다. 필요한 경우 당사에 문의하십시오.
