기술자료 케이블 베이어-케이블 베이어의 연결·조립
TKP형
연결
팔을 분리하고 방향을 맞춘다.
핀과 구멍을 밀어 넣습니다.
케이블, 호스 설치
케이블 호스를 넣은 후 암을 닫습니다.
분리
일자 드라이버를 삽입하고, 드라이버를 90°회전, 또는 일으켜서 젓는다.
TKP62H42, TKP90H50, TKP125H74
연결

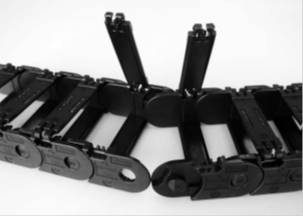

연결부의 암과 록스테이를 3~4개 분리한다.
연결을 연결한 후에 록스테이를 설치한다.
케이블 호스를 넣은 후 암을 닫습니다.
TKP형의 연결·조립은 구조에 따라 다릅니다. 반드시 각 취급설명서를 참조하십시오.
TKC형
연결
연결부의 암과 록스테이를 3~4개 분리한다.
연결을 연결한 후에 록스테이를 설치한다.
케이블 호스를 넣은 후 암을 닫습니다.

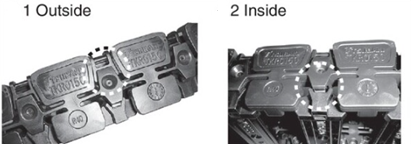

※록스테이의 분리 안내 마크(드라이버·마크)
TKC34H25의 경우
TKC47H36・TKC64H50・TKC85H68의 경우
※록스테이의 설치 안내 마크(링크와의 합쳐 마크)
TKC34H25의 경우
TKC47H36・TKC64H50・TKC85H68의 경우
TKMK47H28
연결
연결부의 방향을 모은다.

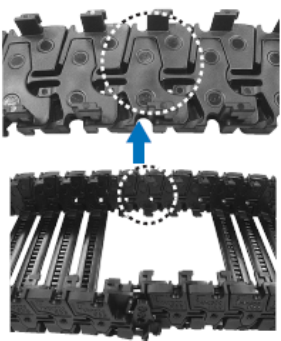

연결부를 위 그림과 같이 겹쳐 연결부를 강하게 가압한다.
「파틴」이라고 소리가 나면 연결 완료.
분해
암 록 스테이를 제거하고 한쪽을 누르면서 다른 쪽을 비틀도록 링크를 분리합니다.
TKMK65H42, TKMK95H58, TKMK125H72
연결
연결부의 방향을 모은다.

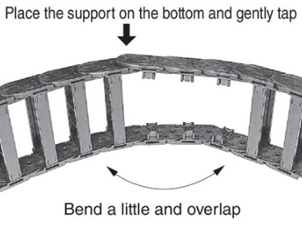

연결부를 도면과 같이 중첩 연결부 중심 구멍에 로킹 볼트를 넣는다.
잠금 볼트를 시계 방향으로 "찰칵" 소리가 날 때까지 회전시킵니다. (확인은 볼트 단면의 화살표가 케이블 베이어 베어 길이 방향에 수직이 되는 것)
분해
조립시와 반대의 요령입니다.
- 1. 록킹 볼트를 반시계 방향으로 돌립니다.
- 2. 링크와 링크를 분리합니다.
TKMK형・TKMT형 다단 구획판의 조립
연결
세로 칸막이판은 측면의 숫자측이 케이블 베이어의 외주측입니다.
TKMK47H28, TKMT47H26
TKMK65H42, TKMK95H58, TKMK125H72, TKMT65H38, TKMT95H54, TKMT125H68
가로 칸막이판(단면이 파상측)을 세로 칸막이판의 슬릿에 삽입한다. (안쪽까지 확실히 넣는 것)
※DSB형의 경우 가로 칸막이판의 양단에 탈락 방지의 엔드 스토퍼를 설치한다.
세로 구획판의 간격을 소정의 길이에 맞추어 조립 완료입니다.
암을 일자 드라이버로 엽니다.
다단 칸막이판을 세트한다.
【다단 칸막이 세트】
- 1. 다단 구획을 하는 케이블 호스 중 내주측에 넣는 케이블 호스를 세트한다.
- 2. 다단 칸막이판(조립제)을 그 케이블 호스 위에서 세트한다.
- 3. 외주측에 세팅할 케이블 호스를 가로 칸막이판 위에 세팅한다.
- 4. 팔을 닫습니다.
TKR15H22
연결 (브라켓의 설치 방법도 같은 순서입니다)
팔, 안쪽 링크를 제거합니다.
※연장하는 쪽의 브라켓으로부터 외 링크끼리의 연결부까지와, 한층 더 2개를 제외합니다.
외부 링크끼리의 연결부에서 외부 링크를 분할합니다.
연장용 외부 링크를 연결합니다.
안쪽 링크를 외부 링크에 설치합니다.
※외 링크의 훅을 안쪽 링크의 스키마에 꽂습니다.
(외주측→내주측의 순서)
한쪽의 외부 링크에 모든 안쪽 링크 설치 한 다음 반대쪽 외부 링크에 안쪽 링크를 설치합니다.
지정된 링크 수가 되도록 외부 링크를 분리합니다.
외부 링크의 절단 부분에 브래킷을 설치합니다.
본체부, 브라켓에 암을 설치합니다.
TKR20H28, TKR26H40, TKR28H52
연결 (브라켓의 설치 방법도 같은 순서입니다)
지정된 링크 수가 되도록 외부 링크를 분리합니다.
외부 링크의 절단 부분에 브래킷을 설치합니다.
분할
- 1.링크 내주면의 구멍에 일자 드라이버(선단폭：3.5mm 이하) 화살표 방향으로 튕니다.
- 2. 링크 사이의 잠금이 해제되고 링크가 분리됩니다.
TKQ형
케이블 호스 삽입 (세트)
팔을 제거합니다.
암은 원숭이 렌치 등으로 깎아 비틀면 쉽게 분리할 수 있습니다.
칸막이판 설치
칸막이판은 TKMK형・TKMT형의 칸막이판 설치를 참조해 주십시오.
케이블 호스를 제자리에 삽입합니다.
팔을 닫습니다.
팔 윗면을 플라스틱 망치로 가볍게 두드려 팔을 닫습니다.
전체 길이를 단축하는 경우(※연장은 할 수 없습니다)
고정단측
・ 고정단 금구를 분리합니다.
・사이드 밴드를 절단합니다.
사이드 밴드는 한쪽 2 개소씩 있습니다. 대형 니퍼로 와이어 부분을 절단하십시오. 와이어 컷 후, 굴곡 방향의 역방향으로 구부리면 절단할 수 있습니다. 절단 부분에 엔드피스가 있는 경우는 엔드피스를 분리해 주십시오.
・절단부를 모따기합니다.
절단부를 니퍼등으로 모따기 합니다 모따기가 충분하지 않으면 쇠장식이 들어가지 않을 우려가 있습니다.
와이어의 끝에서 손을 찔리지 않도록주의하십시오.
· 엔드 피스를 제거합니다.
이동단으로부터 3 링크째까지 엔드 피스가 있는 경우는 쇠장식이 들어가지 않기 때문에 엔드 피스를 제외합니다. 엔드피스는 별 모양 구멍 부착 태핑 볼트로 조립되어 있기 때문에 전용 드라이버가 필요합니다.
・쇠장식을 연결합니다.
브래킷을 사이드 밴드에 밀어 넣고 육각 렌치로 볼트를 설치합니다. 쇠장식이 앞뒤 반대가 되지 않도록 주의해 주십시오.
이동단측
이동단으로부터 5 링크째 이상으로 암이 있는 경우는 강도적으로 약해지므로 피해 주십시오. 단축 방법은 고정단을 단축하는 경우에 준합니다.

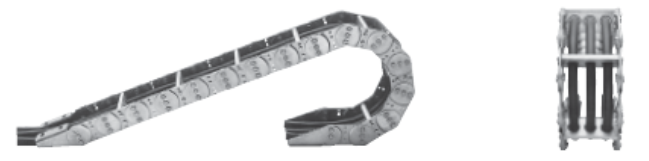

TK형・TKH형・TKS형

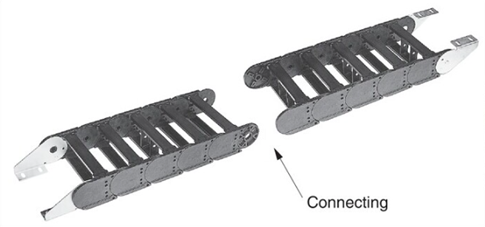

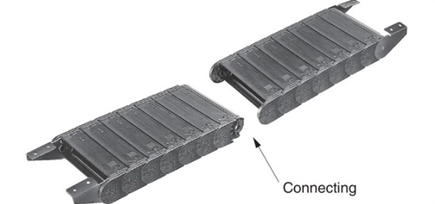

링크 연결
외주측을 아래로 하십시오.
핀 구멍을 맞춥니다.
핀을 삽입하고 스냅 링을 잡으십시오.
주)
케이블 베이어 에는 부풀어 오름이 붙어 있기 때문에, 외주 측을 바닥면에 곁들일 때는 양단이 부상합니다. 이 경우 양쪽 끝에 침목을 깔고 핀 구멍을 맞추십시오.
케이블 호스 설치
TK형・TKH형(분할형 서포터의 경우)
- ・내주측 서포터를 분리합니다. (서포터의 분리 및 설치가 곤란한 때는 다른 볼트를 일단 풀면 쉽습니다.)
- ・케이블 호스를 소정의 서포터의 반구멍 위에 올려 놓습니다.
- ・내주측 서포터를 설치하여 임시 고정합니다. 제거한 서포터의 한편은 반드시 원래의 같은 위치(동일 부호끼리의 조합)에 설치해 주십시오.
- ※일체형 서포터의 경우는 케이블 베이어의 일단에서 서포터 구멍에 케이블 호스를 삽입합니다.
- ※서포터는 외주측에 마크를 각인 하고 있습니다.
TKS형의 경우
내주측의 바는 90°회전시키면 분리할 수 있습니다.
조정 및 조임
2조의 링크간에 비틀림이 생기지 않도록 주의해 주십시오.
수평이 아닌 상태에서 케이블・호스의 조립 등을 실시하면, 설치시에 케이블 베이어가 비틀거나 사행을 일으켜 위험합니다.
