케이블 베이어 플라스틱 시리즈 특수 사양

롱스팬 사양

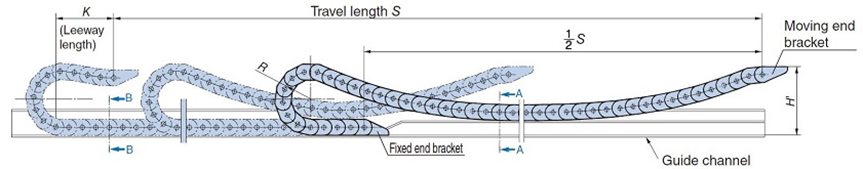

케이블 베이어 베어 지지 롤러 2개소 설치시의 능력선도의 프리스팬을 넘는 긴 스트로크가 필요한 경우에 케이블 베이어가 가이드 레일 위를 슬라이드 주행하는 사용 방법입니다.
적용품종－TKP형・TKC형・TKMK형・TKMT형

[클릭으로 확대]

노트

슬라이드부에 철분이나 분진 등의 마모를 촉진하는 물질이 개재하면 이상 마모 또는 좌굴이 발생하는 경우가 있습니다. 레일 위나 케이블 베이어 자체에 그러한 물질이 퇴적되지 않도록 대책해 주십시오.

롱스팬 사양에 대응하고 있는 품종은 롱스팬 사양 일람표를 참조해 주세요

※사용에 있어서는 이하의 점에 유의해 주십시오.

■ 가이드 레일을 반드시 설치하십시오.

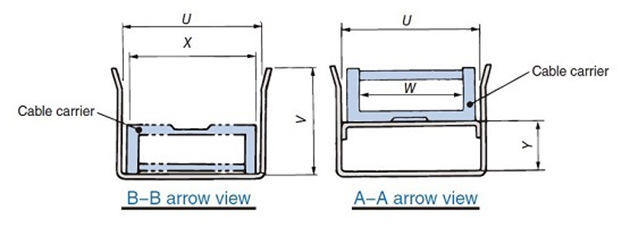

가이드 레일은 당사의 전용 레일이 편리합니다. 귀사에서 제작의 경우는 위 그림을 참고하십시오.
■ H′치수에 주의하십시오.
표준 설치 레이아웃시의 H′치수와 다릅니다. 롱스팬 사양 일람표에 게재의 치수로 설치하십시오. 이 치수가 너무 높거나 낮으면 케이블 베이어가 좌굴하거나 떠오르는 요인이 되어 케이블 베이어가 파손될 우려가 있습니다.
■ 충분한 여유길이 (K치수)를 확보해 주십시오.
표준 설치 레이아웃시의 여유길이와 다릅니다. 롱스팬 사양 일람표에 게재의 치수 이상이 되도록 링크수를 설정해 주십시오. 이 치수가 작으면 프리스팬 길이가 가장 짧은 위치에 이동단이 있을 때 링크가 반대쪽으로 무리하게 구부러지게 되어 케이블 베이어가 파손될 우려가 있습니다.
■ 특형의 이동단 금구가 필요합니다. (일부 형번 제외)

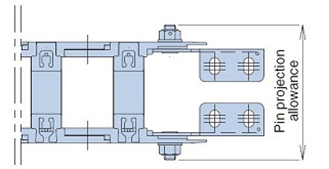

특형의 이동단금구는 양방향으로 굴곡 되다 하고 있습니다. 또, TKP45H25・TKP58H39만, 핀의 출대 치수가 표준품과 다릅니다.

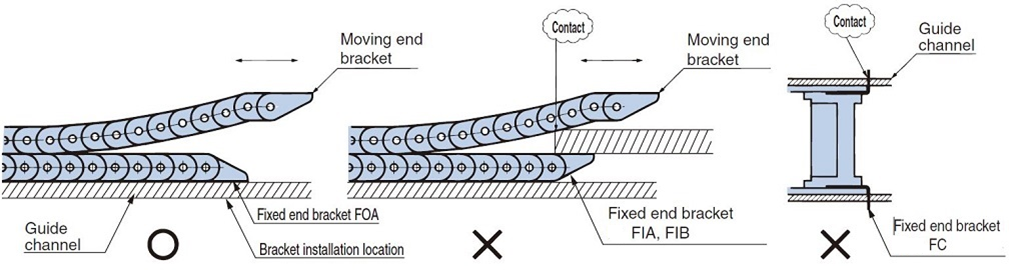

■ 고정단 금구 에는 FOA를 사용해 주십시오.

고정단 금구가 FIA, FIB인 경우, 아래 그림(중)과 같이 고정단 금구 설치부와 상부 케이블 베이어가 접촉하므로 사용할 수 없습니다.

또한 FC의 경우는 아래 그림(오른쪽)과 같이 고정단 금구와 가이드 레일이 접촉하므로 사용할 수 없습니다.

[클릭으로 확대]

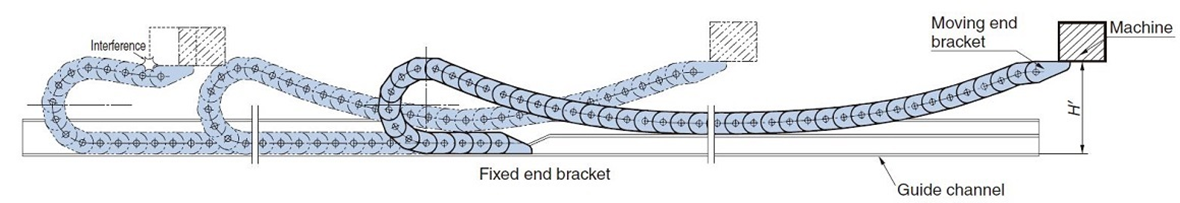

■ 기계 본체가 이동단 금구보다 왼쪽에 오지 않도록 주의해 주십시오.

기계 본체가 이동단 금구보다 왼쪽에 있으면 케이블 베이어가 왼쪽으로 주행했을 때(아래 그림 참조) 기계 본체와 케이블 베이어가 간섭할 우려가 있습니다.

[클릭으로 확대]

롱스팬 사양・ 슬라이드 슈 시리즈는 장스트로크 ・고속 이동에서의 장수명화, 절력화, 런닝 코스트 저감에 의한 토탈 코스트와 환경 부하 저감에 공헌합니다.

■특징 1. 긴 수명화

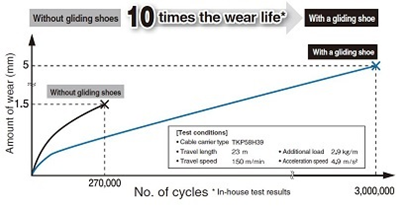

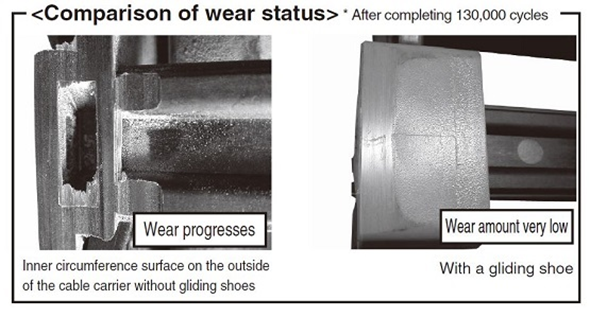

접동 특성·내마모성이 뛰어난 수지 재료의 채용(난연성 규격: UL 규격 94HB 상당)과 마모대(허용 마모량) 업의 효과에 의해, 케이블 베이어의 장수명화를 실현.

[클릭으로 확대]

■특징 2. 절력화

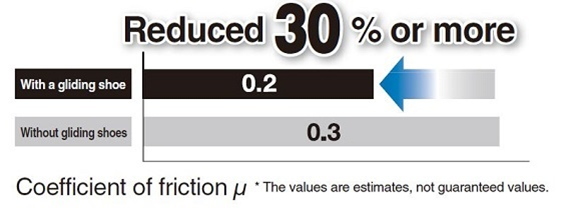

케이블 베이어의 주행 저항이 저감되어 기계측 구동력의 절력화에 기여.

[클릭으로 확대]

■특징 3. 러닝 코스트의 저감

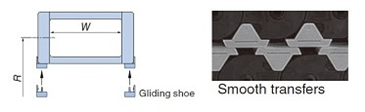

슬라이드 슈 마모 수명에 도달했을 경우, 케이블 베이어 본체에 손상이 없으면, 슬라이드 슈의 교환만으로 계속 사용 가능.

슬라이드 슈를 설치하지 않은 경우에 비해 교체에 필요한 부품 비용과 공수를 대폭 절감할 수 있습니다.

품종	사이즈	피치	내부 높이	내부 폭	굴곡 반경	슬라이드 슈 설치
TKP형	TKP58H39	58	39	50・75・100・125	75・90・125・150・200	옵션
	TKP68H46	68	46	75・100・125・150・175	75・100・125・150・200・250	옵션
	TKP91H56 (주	91	56	150・175・200・225・250・275・300・325・350・400・450・500	200・250・300	요
	TKP91H80 (주	91	80	150・175・200・225・250・275・300・325・350・400・450・500	200・250・300・350・400	요
TKMK형	TKMK47H28	47.5	28	56・104・152・192	100・160・200	요
	TKMK65H42	65	42	66・106・154・194・258	95・115・145・220	요
	TKMK95H58	95	58	114・162・210・258・306・402・514	140・170・200・290	요
	TKMK125H72	125	72	151・247・359・407・455・503	180・220・260・340・380	요
TKC형	TKC91H56 (주	91	56	150・200・250・300・350・400	200・250・300	요
TKC형	TKC91H80 (주	91	80	150・200・250・300・350・400	200・250・300・350・400	요
TKMT형	TKMT47H26	47.5	26	56・80・104・152・192	100・160・200	요
	TKMT65H38	65	38.5	66・106・130・194・258	95・115・145・220	요
	TKMT95H54 (플라 커버 타입)	95	54.5	114・130・162・258・306	140・170・200・290	요
	TKMT125H68	125	68.5	135・183・247	220・260・340・380	요
