쯔바키 산업용 기계제품 정보 사이트 기술자료 케이블 베이어 케이블 베이어의 설치 예

■적용 형식－TK형・TKH형・TKS형・TKP형・TKR형・TKQ형・TKMK형・TKMT형・TKC형(이동속도 150m/min 이하)

※TKUA형에서도 적용 가능합니다. 검토할 때는 당사에 문의해 주십시오.

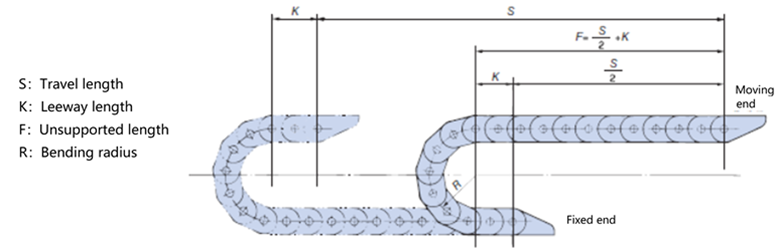

■1개소 지지 롤러의 경우(S1：이동 스트로크) - 허용 이동 스트로크는 지지 롤러가 없는 경우의 1.5배가 됩니다. (TKR형은 제외 ^주)1)

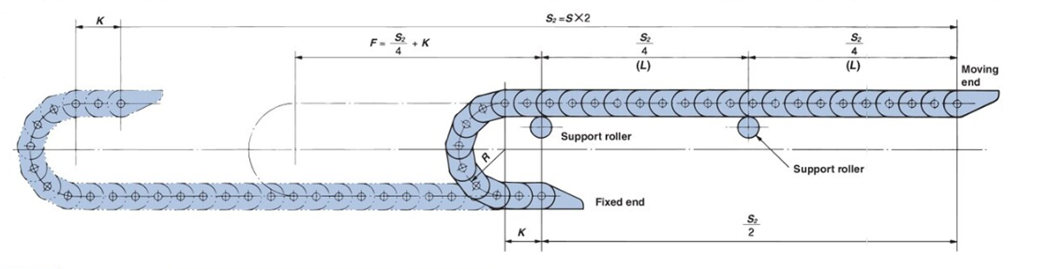

■2개소 지지 롤러의 경우(S2：이동 스트로크) - 허용 이동 스트로크는 지지 롤러가 없는 경우의 2배가 됩니다. (TKR형은 제외 ^주)1)

주) TKR형의 지지롤러 설치간격(L)은 다음과 같이 해 주십시오.

TKR15H22：L=0.35m 이하
TKR20H28：L=0.7m 이하
TKR26H40：L=0.7m 이하
TKR28H52：L=0.9m 이하

주) 이동 스트로크에 의해 지지 롤러가 3개 이상 필요한 경우가 있습니다.

■적용형식-TKC형(이동속도 60m/min이하) ※TKC형 이외의 검토에 있어서는 당사에 문의해 주십시오.

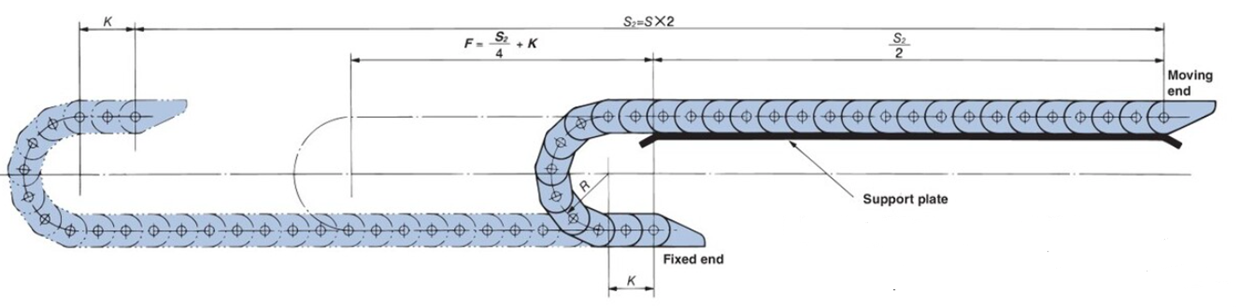

(S2：이동 스트로크) - 허용 이동 스트로크는 지지 플레이트가 없는 경우의 2배가 됩니다.

주)지지 롤러나 지지 플레이트 부착일 때는 이동단 금구를 위 그림에 대하여 천지 반대로 설치하여 사용할 수 없습니다. (이동단 금구부가 롤러나 플레이트와 간섭하기 때문에)

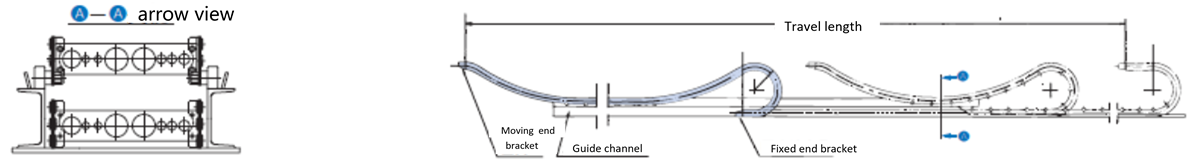

■적용 형식－TKP형・TKC형・TKMK형・TKMT형

※TKUA형에서도 적용 가능합니다. 검토할 때는 당사에 문의해 주십시오.

지지물질량
특징	지지 롤러 2개소 설치시의 능력선도를 넘는 긴 스트로크로 사용하는 특수한 설치 방법입니다. 원칙적으로 이동단 브래킷은 표준과 다른 특형입니다. 이동단 설치 높이는 표준과 다릅니다.
이동 스트로크	롱스팬 사양 참조
이동 속도
가이드 방법	휩쓸고 주행하는 케이블 베이어를 가이드하기 위한 단차 레일이 필요합니다. 케이블 베이어와 가이드 레일의 좌우 클리어런스는 표준 설치보다 작아야 합니다.

이 페이지 위로 돌아가기

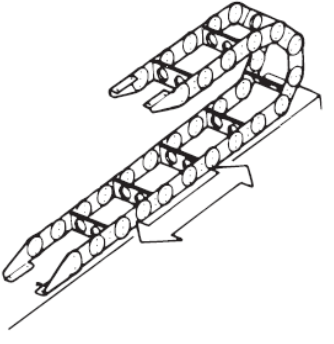

■적용 형식－전품종

※ 케이블 베이어에 무리가 걸리지 않도록 길이에 주의해 주십시오.

이동 속도

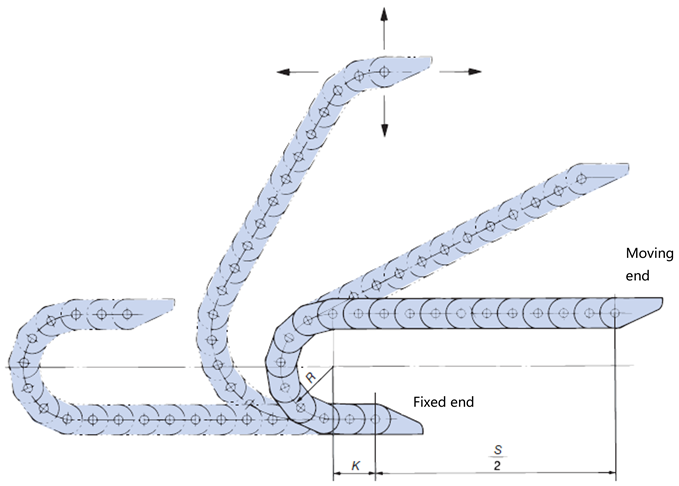

특징	・전후 및 상하에 2차원으로 움직일 경우에 사용됩니다. ・전후로 움직이는 경우로 이동단 높이를 표준보다 높게 하는 경우에도 적용됩니다. ・표준품을 사용합니다.
이동 스트로크	표준 설치와 동일(단 지지 롤러는 사용할 수 없습니다.)
지지물질량	표준 설치와 동일
가이드 방법
비고	케이블 베이어 길이는 표준 설치의 경우보다 길어집니다. 경사 부분을 고려하여 길이를 결정합니다. 특히 후퇴시의 여유길이에 주의해 주세요.

■적용형식-TKS형을 제외한 품종

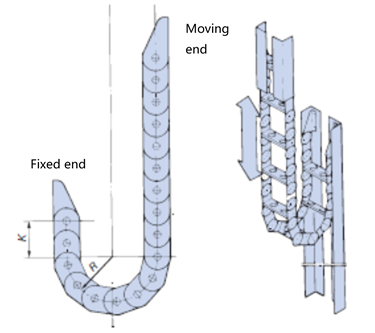

・ 케이블 베이어가 수직 방향(상하 방향)으로 이동하는 경우에 사용합니다.

・ 케이블 베이어의 흔들림 방지 및 넘어짐 방지를 위해 양측에 가이드 레일이 필요합니다.

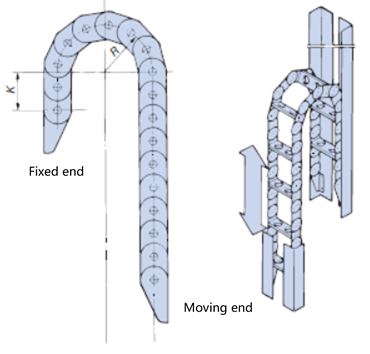

■역 U자형

특징	・직립시켜 사용하는 설치 방법입니다. ・ 굴곡 반경 부의 정점에 케이블・호스 질량이 집중하기 때문에, 장스트로크 에는 적합하지 않습니다.
이동 스트로크	표준 설치와 동일
지지물질량	당사에 상담해 주십시오.
이동 속도	표준 설치와 동일
가이드 방법	・ 가이드 레일은 넘어짐 방지를 위해 이동측, 고정측 모두 충분한 길이가 필요합니다. 짧게 할 필요가 있는 경우는 상담해 주십시오. ・이동단, 고정단의 거리가 표준보다 넓은 경우는 역 U자의 형태가 아니고, 부정 형상이 됩니다. 케이블 호스가 케이블 베이어 안에 무리없이 설치되도록 길이를 조절한 후 양단을 클램프하십시오. ・ 케이블 베이어 에는 직선부에 다소의 부풀림을 붙이고 있습니다. 사용 조건에 따라 설치 후 부풀림이 나타날 수 있으므로 충분한 공간을 확보하십시오.
비고	・TK형, TKH형은 프리스팬부의 부풀림을 작게 하는 특형핀(수평핀)을 사용합니다. ・TK형, TKH형에서는 통상보다 서포터 치수(높이)를 크게 하는 경우가 있습니다.

■U자형

지지물질량	하기 일람표 참조
특징	매달아 사용하는 설치 방법입니다. 인장 하중이 되므로 선정 그래프는 사용할 수 없습니다. 선정 기준표를 참조하십시오.
이동 스트로크	하기 일람표 참조
이동 속도	표준 설치와 동일
가이드 방법	・ 굴곡 반경 부의 최하점에 케이블・호스 질량이 집중되지 않도록 길이를 조절한 후 양단에서 클램프해 주십시오. ・케이블・호스가 암이나 서포터를 타지 않고 떠 있는 상태로 해 주십시오. ・ 가이드 레일은 흔들림 방지를 위해 양측에 설치합니다. 고정단측은 표준설치와 같은 길이, 이동단측도 2~3링크분의 길이로 합니다. 짧게 할 필요가 있는 경우는 상담해 주십시오. ・ 케이블 베이어 에는 직선부에 다소의 부풀림을 붙이고 있습니다. 사용 조건에 따라 설치 후 부풀림이 나타날 수 있으므로 충분한 공간을 확보하십시오.
비고	・TK형, TKH형은 프리스팬부의 부풀림을 작게 하는 특형핀(수평핀)을 사용합니다. ・TK형, TKH형에서는 통상보다 서포터 치수(높이)를 크게 하는 경우가 있습니다.

U자형 사양 일람표(표에 없는 사이즈는 문의해 주십시오.)
사이즈	최대 이동 스트로크 m	최대 지지물질량 kg/m	최대 이동 속도 m/min	사이즈	최대 이동 스트로크 m	최대 지지물질량 kg/m	최대 이동 속도 m/min	사이즈	최대 이동 스트로크 m	최대 지지물질량 kg/m	최대 이동 속도 m/min
TKP13H10	6	0.6	300	TKR20H28	9	2	300	TK070	8	15	60
TKP18H14	7	1	300	TKC34H25	8.5	5	300	TK095	7	30	60
TKP18H15	7	1	300	TKC47H36	11	8	300	TK130	9	50	60
TKP25H15	5.5	1	300	TKC64H50	9	16	300	TK180	11.5	50	60
TKP35H22	5	2	300	TKC85H68	4.5	35	300	TKH250	87	50	60
TKP45H25	14	4	300	TKC91H56	9	16	300
TKP58H39	10	6	300	TKC91H80	10.5	40	300
TKP62H34	5	7.5	300	TKMK47H28	4.5	6	300
TKP68H46	10	6	300	TKMK65H42	17	15	300
TKP90H50	7	16	300	TKMK95H58	8.5	40	300
TKP125H74	5.5	22	300	TKMK125H72	10	40	300
TKP91H56	9	16	300
TKP91H80	11	40	300

주) 고정단이 이동 스트로크의 중앙에 있는 경우입니다.

주) MW 사양을 제외 (MW 사양에서의 채용에 대해서는 당사에 문의하십시오)

■적용 형식－전품종

지지물질량
특징	표준 설치와는 반대로 아래쪽이 이동하는 사양입니다.
이동 스트로크	표준 설치와 동일
이동 속도
가이드 방법	・하측에 이동단과 동시에 움직이는 이동 가이드 레일이 필요합니다. ・ 가이드 레일의 길이를 충분히 설치할 수 없는 경우는 상담해 주십시오. ・ 가이드 레일이 이동할 수 없을 때는 케이블 베이어 에 주행롤러를 설치하거나, 바닥에 롤러 컨베이어를 설치하십시오.
비고	TK형・TKS형・TKH형은 프리스팬부의 부풀림을 작게 하는 특형핀(수평핀)을 사용합니다.

■적용형식－TK형・TKP형・TKC형・TKMK형・TKMT형・TKUA형

지지물질량

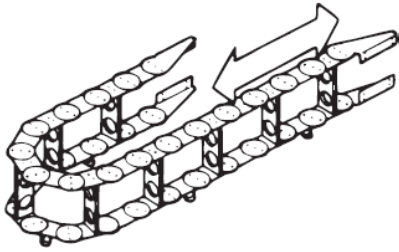

특징	케이블 베이어를 가로 방향으로 사용합니다. 브래킷 장착면이 횡방향인 경우, 이동 스트로크가 길거나 높이 방향의 스페이스에 제한이 있는 경우에 적용합니다.
이동 스트로크	하기 일람표 참조
이동 속도
가이드 방법	・ 케이블 베이어의 하측 및 양측에 가이드 레일 필요합니다. 가이드 레일 설치할 수 없는 경우에는 상담해 주십시오. ・TK형・TKH형에서는 양 옆측의 가이드 레일을 안내하기 위한 사이드롤러를 설치합니다. ・TK형 ・TKH형에서는 본체의 하측에 캐스터 또는 슈가 필요합니다. ・TKP형・TKC형・TKMK형・TKMT형은 본체가 엔지니어링 플라스틱 제이므로 그대로 미끄러져 사용합니다.
비고	TK형・TKH형에서는 핀은 프리스팬부의 부풀림을 작게 하는 특형핀(수평핀)을 사용합니다.

수평 사양 일람표(표에 없는 사이즈는 문의해 주십시오.)
사이즈	최대 이동 스트로크 m	최대 지지물질량 kg/m	최대 이동 속도 m/min	사이즈	최대 이동 스트로크 m	최대 지지물질량 kg/m	최대 이동 속도 m/min	사이즈	최대 이동 스트로크 m	최대 지지물질량 kg/m	최대 이동 속도 m/min
TKP13H10	13	0.6	60	TKP91H56	45	4	60	TKMK47H28	18	2	60
TKP18H14	15	1	60	TKP91H80	64	8	60	TKMT47H26	18	2	60
TKP18H15	15	1	60	TKC34H25	31	2	60	TKMK65H42	94	4	60
TKP25H15	11	1	60	TKC47H36	43	3	60	TKMT65H38	94	4	60
TKP35H22	11	2	60	TKC64H50	45	4	60	TKMK95H58	71	6	60
TKP45H25	48	2	60	TKC85H68	31	6	60	TKMT95H54	71	6	60
TKP58H39	34	3	60	TKC91H56	45	4	60	TKMK125H72	73	8	60
TKP62H34	21	3	60	TKC91H80	56	8	60	TKMT125H68	73	8	60
TKP68H46	34	3	60					TK070	30	14	30
TKP90H50	42	4	60					TK095	30	18	30
TKP125H74	30	6	60					TK130	60	24	30
								TK180	80	26	30
								TKH250	100	44	30

주) MW 사양을 제외 (MW 사양에서의 채용에 대해서는 당사에 문의하십시오)

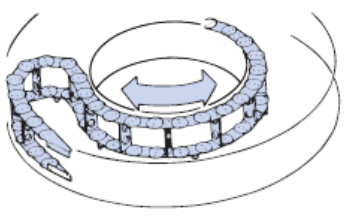

■적용 형식－TK형・TKP형・TKC형(일부)

※TKUA형에서도 적용 가능합니다. 검토할 때는 당사에 문의해 주십시오.

특징	・수평면 내에서 왕복 선회식으로 이동하는 케이블・호스를 안내하는 경우에 사용합니다. ・ 케이블 베이어는 양방향으로 굴곡 가능한 특형입니다. (표준품은 역방향으로 구부러지지 않으므로 사용할 수 없습니다.)
最大旋回角度	약 360°(조건에 따라서는, 더 이상 가능한 경우나, 이것보다 작아지는 경우가 있습니다.)
지지물질량	수평 사양을 참조하십시오.
이동 속도	30m/min以下
가이드 방법	・내외주 가이드 레일, 고정 가이드 레일 등이 필요합니다. ・TK형에서는 캐스터, 가이드 슈, 가이드 롤러, 가이드 프레임 등이 필요할 수 있습니다.

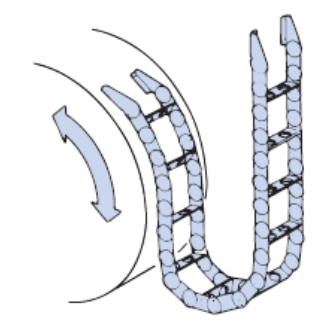

■적용 형식－TK형・TKP형

※TKUA형에서도 적용 가능합니다. 검토할 때는 당사에 문의해 주십시오.

특징	・수직면 내에서 종방향으로 왕복 선회식으로 이동하는 케이블 호스를 안내하는 경우에 사용합니다. ・ 케이블 베이어는 양방향으로 굴곡 가능한 특형입니다. (표준품은 역방향으로 구부릴 수 없으므로 사용할 수 없습니다.)
最大旋回角度	180°~200°(조건에 따라서는 더 이상 가능합니다.)
지지물질량	U자형을 참조하십시오.
이동 속도	60m/min以下
가이드 방법	・플랜지 부착 드럼, 고정 가이드 레일 등이 필요합니다. ・TK형에서는 가이드 롤러 등이 필요할 경우가 있습니다.

■적용 형식－TK형

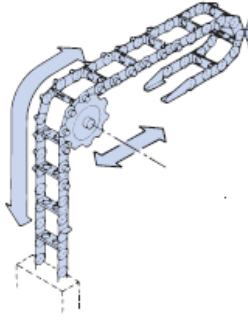

특징	・수직이나 2차원(수직 및 수평)으로 이동이 필요한 펜던트형 스위치 박스 등에 사용합니다. ・링크 플레이트의 중심 핀을 특형 핀으로서 스프로킷에 의해 구동합니다.
이동 스트로크	프리스팬이 카탈로그 능력내인 것.
지지물질량	카탈로그 능력 내에 있어야 한다.
이동 속도	60m/min以下
가이드 방법	스프로킷 필요합니다.
비고	서포터 높이가 표준보다 커질 수 있습니다.

■적용형식-TK형(TK070은 제외)

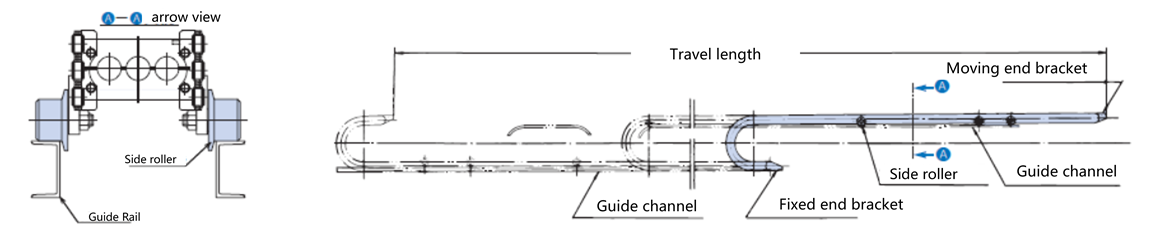

특징	・ 이동 스트로크가 긴 경우, 지지 물질량이 크고 지지 롤러 2개소에서도 선정을 할 수 없는 경우나, 프리스팬 길이를 짧게 하여 긴 수명을 기대하는 경우에 사용합니다. ・본체 옆에 사이드롤러를 1~5개소 설치합니다.
이동 스트로크	· TK180 50m 이하 · TK130 42m 이하 · TK095 24m 이하 · 표준 사양의 약 4 배 이하
지지물질량	카탈로그 능력 내에 있어야 한다.
이동 속도	30m/min以下
가이드 방법	케이블 베이어의 높이를 따라 가이드 레일이 필요합니다. 사이드롤러가 아래로 내려가는 위치는 노치됩니다.

■적용 형식-TK형(TK095, TK130, TK180(R300 이상))

특징	・ 이동 스트로크가 길지만 지지 롤러나 사이드롤러 사양의 가이드 레일 있으면 방해가 되는 경우나, 기계가 횡단하는 등 설치 공간을 유효하게 이용하고 싶은 경우에 사용합니다. ・본체에 주행롤러를 설치합니다. ・ 케이블 베이어는 양방향으로 굴곡 되다 특형입니다.
이동 스트로크	카탈로그 지지 롤러 2곳과 동등. (그 이상으로 크게 할 수 없습니다)
지지물질량	카탈로그 능력 내에 있어야 한다.
이동 속도	30m/min以下
가이드 방법	주행을 위한 가이드 레일이 필요합니다.

■적용형식－TK형・TKH형・TKP형・TKC형・TKMK형・TKMT형・TKUA형

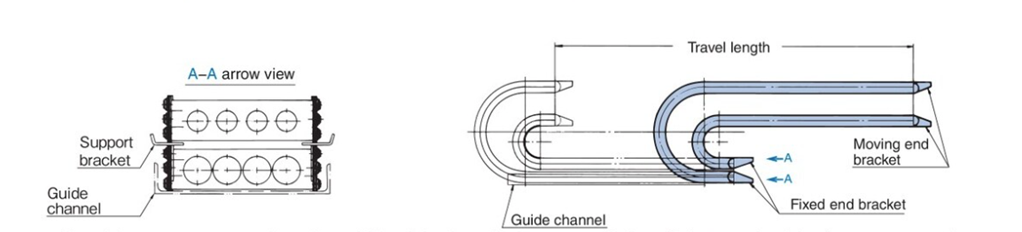

특징	・설치 폭 공간이 부족하고, 케이블・호스를 가로 일렬로 늘어놓을 수 없는 경우에 사용합니다. ・ 굴곡 반경 다른 복수의 케이블 베이어를 부모와 자식으로 적층합니다. 너비는 동일합니다. ・TK형, TKH형에서는 외주측 케이블 베이어의 내측에 내주측 케이블 베이어를 지지하는 받침금구를 설치합니다. ・TKC형, TKP형, TKMK형, TKMT형, TKUA형은 직접 적층합니다.
이동 스트로크	표준 설치와 동일하지만 일반적으로지지 롤러는 사용할 수 없습니다.
지지물질량	카탈로그 능력 내에 있어야 한다.
이동 속도	표준 설치와 동일
가이드 방법	・TK형, TKH형은 표준과 동일 ・TKC형, TKP형, TKMK형, TKMT형, TKUA형은 롱스팬 사양과 마찬가지로 측벽이 높고, 횡극의 작은 가이드 레일로 합니다.
비고	외주측의 케이블 베이어 에는 지지 롤러 설치가 곤란합니다.
