케이블, 호스는 가로 일렬에 설치하고, 칸막이 판 첨부의 것은 칸막이 판을 설치해 주세요. 케이블, 호스의 수납 용적률은 60% 이하입니다만, 60% 이내라도 다단으로 쌓아 올리면 피복의 조기 마모나 단선이 생길 우려가 있으므로 피해 주세요.

TKP형・TKC형・TKMK형・TKMT형・TKR형・TKQ형・TKUA형의 경우

케이블 수납부는 케이블・호스의 외경・개수를 기초로 단면의 스페이스를 체크함으로써 결정합니다. 칸막이 판의 설치 가능한 것은 필요한 수 설치됩니다.

1) 케이블 호스의 외경과 내폭 사이의 간격은 2mm 이상 또는 케이블 호스 직경의 10%가 큰 쪽으로 해 주십시오.

2) 케이블 호스는 가로 일렬로 설치하십시오. 케이블・호스끼리를 다단으로 쌓으면 피복의 마모나 단선이 생기는 경우가 있습니다.

3) 케이블 호스의 삽입량은 내용적의 60% 이내로 해 주십시오. (아래 그림을 참조하십시오.)

4) 케이블 호스의 개수는 케이블 호스에 무리한 힘이 작용하지 않는 범위로 해 주십시오.

5) 칸막이 판 첨부의 것은 칸막이 판을 설치해 주세요. 가능한 한 1곳의 구멍에 1개의 케이블이 들어가도록 구획판의 수를 결정해 주십시오.
덧붙여 케이블 호스의 배열은 좌우의 질량의 밸런스도 고려해 주십시오.

6) 칸막이 판의 수량
칸막이 판은 2 링크마다 설치됩니다.
칸막이 판의 수 = 1 링크에 부착되는 개수 × 설치 링크 수

7) 칸막이 판은 부분 이송으로 합니다.

케이블·호스 수납 용적률 60%의 생각에 대해서

칸막이판을 이용한 케이블・호스의 수납에 대해서

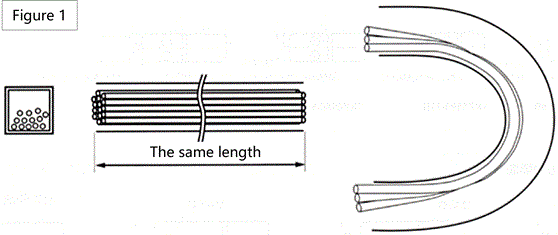

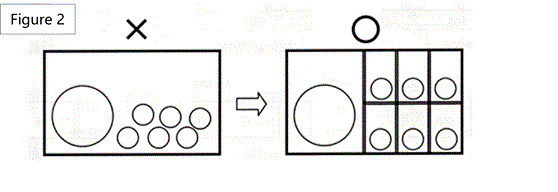

복수의 케이블 호스가 직접 적층되어 그 길이가 같은 경우, 아래 그림(1)과 같이 굴곡 R부에서 전선이 눌려지는 현상이 일어납니다(같은 길이 때문에 외회가 불가능). 이 현상을 방지하기 위해 아래 그림(2)과 같이 구획판을 이용하여 케이블 호스가 직접 문지르지 않도록 상단의 케이블 호스는 하단에 비해 굴곡 반경의 차이만큼 길게 하십시오.

2 링크마다 설치하십시오. 또한 구조적으로는 각 링크에 설치할 수 있으므로 호스 등의 반발이 강하고 칸막이 판의 탈락이 우려되는 경우는 각 링크에 설치하십시오.

TKP형, TKC형, TKMK형, TKMT형, TKR형 모두 폴리아미드 수지를 베이스로 한 엔지니어링 플라스틱입니다.

TKP 저마찰・저마모 사양은 폴리아세탈 수지를 베이스로 하고 있습니다.

TKQ형(구 TKE형)은 사이드밴드만 폴리프로필렌입니다.

케이블 베이어 플라스틱 시리즈은 뛰어난 화학 저항성을 가진 엔지니어링 플라스틱(엔지니어링 플라스틱)으로 만들어졌습니다.

케이블 베이어 플라스틱 시리즈에 채용하고 있는 엔지니어링 플라스틱의 각종 용매에 대한 내약품성 케이블 베이어를 선정할 때는 아래 표에서 재질의 내약품성이 충분한지 확인해 주십시오.
이 표는 20℃에서의 재료 특성의 정도를 나타낸 것이며, 보증의 정도를 나타낸 것은 아닙니다.
실제 사용시에는 습도, 온도, 사용 조건 등을 종합적으로 검토하십시오.

* 엔지니어링 플라스틱는 우리 케이블 베이어 플라스틱 시리즈의 본체 연결부에 사용되는 공학용 플라스틱(약칭: 엔지니어링 플라스틱) 재료를 의미하며, 재료의 화학적 저항성을 나타냅니다.

※ 케이블 베이어 플라스틱 시리즈는, 일반적으로 엔지니어링 플라스틱 제의 본체와 스틸제의 양단 금구로 구성되어 있습니다.

당사 케이블 베이어 플라스틱 시리즈 (TKP형·TKR형·TKUA형·TKC형·TKMK형·TKMT형 ※)의 난연성에 관한 특성에 대해서는 플라스틱 제품의 내연소성 안전 검사인 UL 규격(Underwriters Laboratories Standards)에 근거한 규격 검사 인증 등급 UL94HB 상당의 플라스틱 재료를 사용하고 있습니다. 또한 UL94V-0 상당의 난연 사양도 제작할 수 있으므로 자세한 내용은 문의하십시오. ※일부 사이즈 제외

선정 의뢰용 시트는 이쪽

기본적으로 실내에서의 사용을 추천합니다만, 옥외에서도 많은 사용 실적이 있습니다.
단, 옥외에서는 풍우, 분진 등, 옥외 독특한 환경 문제가 있으므로, 커버를 시행하는 등, 대책을 추천합니다. 케이블 베이어 베어 동결 시에는 사용할 수 없으므로 주의해 주십시오. 방청 대책으로서는 SUS 사양이 있으므로 상담해 주십시오.

이동단 금구는 이동단측에, 고정단 금구는 고정단측에, 지정대로 설치해 주십시오.

단, TKP91H80, TKMK, TKH250은 지정대로가 아니어도 사용 가능합니다. (특형품과 롱스팬 사양품은 사용 불가)

츠바키에서 가장 저발진인 「클린 베이어」, 양산 장치에 최적인 자립식 플랫 케이블 시스템의 「플랫베이어」, 케이블의 변경이나 후입이 용이한 「플랫베이어 ZP 사양」, 편향에 의한 굴곡으로 저발진・저소음인 「TKR형」등이 있습니다. 또한 가장 범용적인 TKP형으로 고접동 엔지니어링 플라스틱 재료를 사용하여 케이블류에 대한 보호성과 클린도의 향상에 공헌하는 TKP-MW 사양도 있습니다.

자세한 것은 이쪽

TKP나 TKC의 암, TK형의 핀・스냅링 등, 다수의 부분이 부분 단위로 구입 가능합니다.
가까운 판매점에 문의하십시오.

TKP0450 형번 에는 구모델과 신모델이 있습니다. TKP0450 구모델은 헤세이 14년 9월 말일을 가져 판매 중단했습니다.
TKP0450 신모델은 현재, TKP45H25에 형번 변경을 하고 있습니다.
현행 형번 TKP45H25(TKP0450 신모델)를 검토 바랍니다.

TKP0450 신모델(현행 형번 TKP45H25) 특징 기능·성능 비교

자세한 안내는 이쪽(PDF)

TKP0450 신모델(현행 형번 TKP45H25)의 호환성에 대해서

구모델로부터 신모델(현행 형번 TKP45H25) 이행에의 주의점

1.구모델(개폐형 모델) ⇒ 신모델(현행 형번 TKP45H25)

본체・금구의 호환성은 아래와 같은 비교표를 확인해 주십시오.

교체 시에는 아래와 같은 점에서 주의가 필요합니다.

2.구모델(일체형 모델) ⇒ 신모델(현행 형번 TKP45H25)

본체・금구의 호환성은 아래와 같은 비교표를 확인해 주십시오.

신・구치수의 차이

일부 형번에서 치수가 약간 다릅니다. W58, W78, W103은 외폭이 현행품보다 4mm 크기 때문에 교체 시 주의를 요합니다.

3.신・구 모델 치수 비교표

당사의 케이블 베이어는, 전품종(일부 액세서리를 제외하다)로 RoHS 지령에 대응하고 있습니다.

■사양 변경품 일람

※1 시기에 따라서는 구사양품의 가능성이 있습니다.

※1 시기에 따라서는 구사양품의 가능성이 있습니다.

※1 시기에 따라서는 구사양품의 가능성이 있습니다.

※1 시기에 따라서는 구사양품의 가능성이 있습니다.

2015년도를 가지고 판매를 종료했습니다.

대체 상품과의 형번 ・치수 대비 일람은 이쪽

모든 케이블 베이어 플라스틱 시리즈는 일자 드라이버와 플라스틱 망치로 연결할 수 있습니다.
TKMK 시리즈 등은 암 분리시에 렌치가 있으면 편리합니다.

자세한 내용은 취급설명서를 참조하십시오.

케이블 베이어 에는 본체나 케이블 질량에 의한 휨을 보충하기 위해 다소의 부풀림이 붙어 있으므로 케이블 베이어의 총 높이 H치수가 아니라 설치 높이 H'로 설치해 주십시오.
※ 롱스팬 사양의 경우는 설치 높이가 표준품과는 다르므로 주의해 주십시오.

자세한 것은 이쪽

팽창을 무리하게 누르고 가동시키면 이동단 부근에 무리한 힘이 걸립니다.
조건에 따라 다르지만 조기에 파손될 가능성도 있으므로 권장 설치 높이로 변경하십시오.

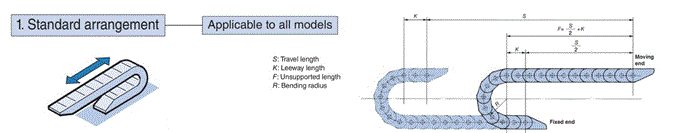

사용조건이나 분위기에 따라 프리스팬부에 부풀어 오름이나 처짐이 생깁니다. 필요한 공간을 확보하십시오. (필요 공간은 형식에 따라 다릅니다)
또 사용속도가 빨라지면 진동이 생기는 경우가 있으므로, 최대 허용속도의 70%를 넘는 경우는 필요 공간을 2배로 해 주십시오.

필요 공간(S치수) 자세한 것은 이쪽

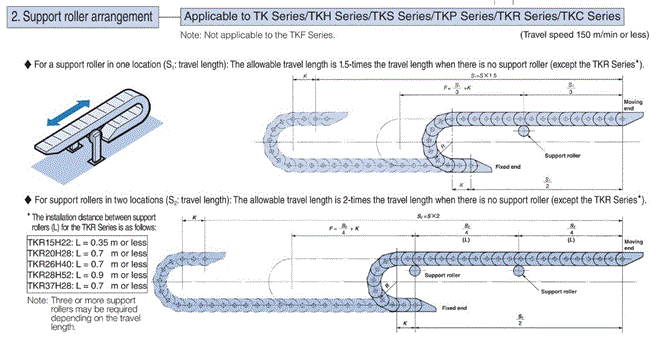

자세한 내용은 기술자료「케이블 베이어 취급 - 항. 롱스팬 용 레일 시공상의 주의점」을 확인해 주십시오.

자세한 것은 이쪽

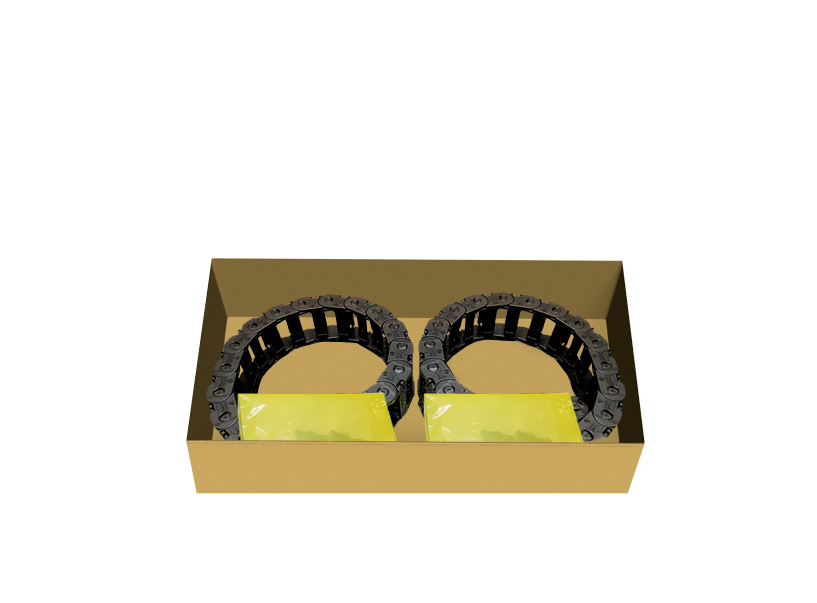

본체와 이동단, 고정단, 칸막이판 등의 부속 부품을 1세트로 하여 같은 상자에 포장・출하합니다.

주문 예

TKP45H25-30W38R50+20L-FOA-MOA × 6H(편성:20L+ 고정단 금구 FOA+이동단금구MOA x6개)

TKP45H25-ST × 60K(세로 칸막이판 60개)

본체 20 링크 x2 개 + 부속 부품 x2 세트 ・ 고정단 금구 ・이동단 쇠장식 ・세로 칸막이판	본체 20 링크 x2 개 + 부속 부품 x2 세트 ・ 고정단 금구 ・이동단 쇠장식 ・세로 칸막이판	본체 20 링크 x2 개 + 부속 부품 x2 세트 ・ 고정단 금구 ・이동단 쇠장식 ・세로 칸막이판

클린 베이어는 최대 6단까지 쌓을 수 있습니다. 플랫베이어는 계단을 권장하지 않습니다. 상품끼리 접동하여 발진을 유발할 가능성이 있습니다.

조건에 따라 가능합니다. 단, 상품끼리 접동하여 발진을 유발하기 때문에 깨끗한 환경에서는 권장하지 않습니다.

가능합니다. 플랫베이어 설치에 L 블록을 활용하실 수 있습니다.

당사 권장 설치 높이 내에서 설치를 부탁드립니다. 당사 권장 설치 높이보다 낮게 설치하면 부풀림이 억제되어 조기에 파단될 가능성이 있습니다.

자세한 것은 이쪽

사용 가능한 경우도 있으므로 문의해 주십시오. 또한 필요한 공간 (폭) (높이)은 다음 요인을 고려하여 설정합니다. 【필요 공간 (폭)】 개폐 튜브의 변형에 의해 굴곡부가 폭 방향으로 넓어지는 경우가있다. (개폐 튜브 1개당 약 5mm) 【필요 공간(높이)】 케이블·튜브의 반발력 등에 의해 굴곡부가 설치 높이보다 높아지는 경우가 있다.

선정 의뢰용 시트에 사용 조건을 기입한 후, 당사에 문의해 주십시오.

선정 의뢰용 시트는 이쪽

신규 채용시에는 지지물질량이나 가속도 등의 사용조건에 따라 카탈로그값을 넘어 지지물의 증가·스트로크의 연장 가능한 경우도 있습니다. 자세한 것은 선정 의뢰용 시트에 사용 조건을 기입한 후, 당사에 문의해 주십시오.

선정 의뢰용 시트는 이쪽

슬라이딩은 발생하지만 사내 시험에서 유사한 테스트를 실시하여 슬라이딩으로 인한 단선은 확인되지 않았습니다. 플랫베이어 ZP 사양은 개폐 튜브 1개당 케이블이나 튜브를 각 1개 수납하는 것을 추천합니다만, 편리성・현실적인 사용 상황을 고려해 복수개의 수납에 관한 기준을 마련하고 있습니다. 자세한 내용은 클린 시리즈 카탈로그 P10을 확인하십시오.

카탈로그 보기

네, 가능합니다. 또한 플레이트와 플레이트 고정 볼트는 스테인리스제이기 때문에 L 블록만 알루마이트 등의 특수 표면 처리에도 대응합니다. 일부 대응할 수 없는 표면 처리도 있습니다만 문의해 주세요.

능력선도 내의 조건으로 사용해 주시면 문제 없습니다.

가능합니다. 문의 시트 제출시에 하네스 도면을 첨부해 주십시오. 양단 커넥터 부착 케이블을 지급해도 클린 베이어 에는 조립할 수 없습니다.
