기술자료 톱체인 선정
이 페이지의 후반에서는 이하의 선정 예에 대해서도 소개하고 있습니다.
(각 항목을 클릭하면 본문으로 스크롤할 수 있습니다.)
- *WT0700 시리즈 선정 예
- *WT1500 시리즈, WT1510 시리즈, BTN5형 선정 예
- *WT2525VG-K형 선정예
- *WT1515F-W형, WT1516F-W형 선정예
- *WT3816-K형 선정예
플라스틱모듈러체인 (폭넓은)의 선정예
순서 1. 반송 조건의 확인
- ・반송 폭...약 600 mm
- · 컨베이어 기장... 10m
- ・반송 속도...20m/min
- ・반송물...350ml실캔(98kg/m 2)
- · 어큐뮬레이트 ... 컨베이어에 전체 어큐뮬레이트
- ・온도...상온
- · 윤활 ... 비누 물 윤활
순서 2. 체인 사양의 선정
마찰 감소 / 마모 방지 (LFB) 사양, 오픈 타입을 선정
(BTO6-6096-LFB)
순서 3. 주행 레일 재질의 선정
초고분자량 폴리에틸렌을 선정
(BTO6-6096-LFB)
절차 4. 체인에 작용하는 장력 계산
- m1 = 체인 개략 질량 ... 4kg / m
사슬 폭 609.6mm를 위해
6.56(카탈로그값 kg/m 2)× 609.6/1000 ≒ 4(kg/m) - S1 =반송부의 길이... 0m
- m2 =반송부의 반송물질량...0kg/m
- S2 = 어큐뮬레이트 부분의 길이 ... 10m
- m3 = 어 큐뮬레이트부의 반송물질량...60kg/m
사슬 폭 609.6mm를 위해
98(상기 조건 kg/m 2) × 609.6/1000 ≒ 60(kg/m) - μ1 = 체인과 주행 레일의 동 마찰 계수 ... 0.13 (표 2 참조)
- μ2 = 어큐뮬레이트 부의 체인과 반송물의 마찰 계수 ... 0.13 (표 2 참조)
- V = 체인 속도 ... 20m / min
- η = 구동부의 전달 기계 효율 ... 0.8
SI 단위(kN)
F = 9.80665 × 10-3 × {(2.1 × 4 + 0) × 0 × 0.13
+ (2.1 × 4 + 60) × 10 × 0.13 + 60 × 10 × 0.13} = 1.64kN
P = 1.64 × 20 60 × 0.8 = 0.683kW
중력 단위
F = (2.1 × 4 + 0) × 0 × 0.13 + (2.1 × 4 + 60) × 10 × 0.13
+ 60 × 10 × 0.13 = 166.9kgf
P = 166.9 × 20 6120 × 0.8 = 0.682kW
절차 5. 체인 형식과 너비 결정
1m 폭 환산 장력
F' =
1000 × 1.64
609.6
= 2.69kN/m {274kgf/m}

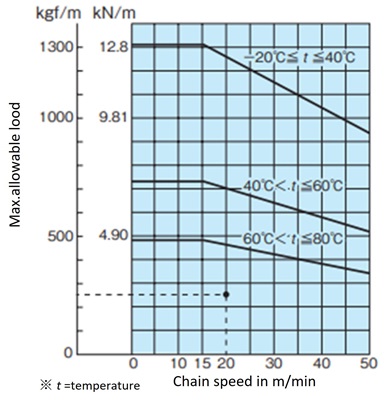

능력선도에 의해 사용 가능(능력선도는 각 제품 페이지를 참조하십시오.)
절차 6. 스프로킷, 샤프트, 베어링 유닛 선택
스프로킷, 샤프트, 베어링 유닛 선정
베어링 지지 스팬 = 체인 폭(610) + 150 = 760mm
1m 폭 환산 능력(F')과 베어링 지지 스팬의 관계 그래프 및 샤프트 사양과 상용되는 베어링 유닛(표 13, 37, 38부터)
10T・38 육각 샤프트 베어링 유닛 Φ25～Φ35
또는
24T・40사각 샤프트 베어링 유닛 Φ30～Φ35
중 하나를 사용합니다.
절차 7. 체인에 작용하는 장력 계산
1) 체인 장력 부하율 F1(%) 확인
F1 = 100 × 2.69 12.8 = 21.0%

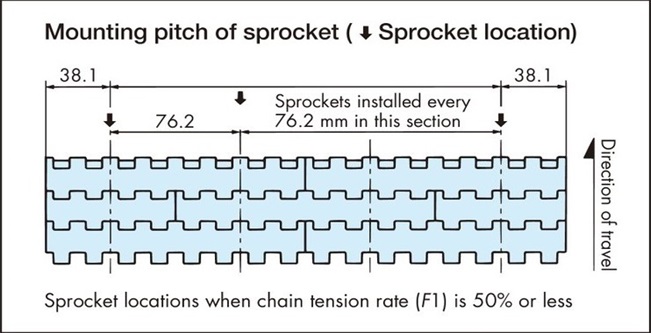

2) 스프로킷 장착 피치 결정
F1은 50% 이하이므로 4-3항의 (8) 보다, 스프로킷은 이하의 피치로 설치합니다.
WT0700 시리즈 선정 예
종동측 노즈바
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3
・체인 장력
F = FB
※) 반송물의 아큐무가 없는 경우는 L S = 0
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| 체인 폭 | 300mm |
| 레이아웃 | L=2m |
| 체인 속도 | V=15m/min |
| 반송물 | 알루미늄 캔 500ml(실) |
| 반송 물질량(1m 길이당) | m2 =139kg/m 2 (523g/개) ×0.3m=41.7kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=2m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.2 |
| 체인과 반송물의 동마찰 계수 | μ2=0.2 |
| 노즈바 계수 | fn=1.8 |
・ 리턴측 장력
[A부장력: F A]
FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN
・반송측 장력
[B부장력: F B]
FB = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3 = 0.35kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 300 = 1.17(kN/m)
능력선도 에서 허용 장력은 2.5(kN/m)
2.5(kN/m)≧1.17(kN/m)
선정 체인은 사용할 수 있습니다.
전방측 노즈바
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・체인 장력
F = FB
※) 반송물의 아큐무가 없는 경우는 L S = 0
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| 체인 폭 | 300mm |
| 레이아웃 | L=2m |
| 체인 속도 | V=15m/min |
| 반송물 | 알루미늄 캔 500ml(실) |
| 반송 물질량(1m 길이당) | m2 =139kg/m 2 (523g/개) ×0.3m=41.7kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=2m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.2 |
| 체인과 반송물의 동마찰 계수 | μ2=0.2 |
| 노즈바 계수 | fn=1.8 |
・ 리턴측 장력
[A부장력: F A]
FA = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10-3 = 0.0077kN
・반송측 장력
[B부장력: F B]
FB = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.62kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 300 = 2.07(kN/m)
능력선도 에서 허용 장력은 2.5(kN/m)
2.5(kN/m)≧2.07(kN/m)
선정 체인은 사용할 수 있습니다.
양단 노즈바
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・체인 장력
F = FB
※) 반송물의 아큐무가 없는 경우는 L S = 0
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT0705-W300-LFG (m1=5.9×0.3=1.77kg/m) |
| 체인 폭 | 300mm |
| 레이아웃 | L=2m |
| 체인 속도 | V=15m/min |
| 반송물 | 알루미늄 캔 500ml(실) |
| 반송 물질량(1m 길이당) | m2 =139kg/m 2 (523g/개) ×0.3m=41.7kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=2m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.2 |
| 체인과 반송물의 동마찰 계수 | μ2=0.2 |
| 노즈바 계수 | fn=1.8 |
・ 리턴측 장력
[A부장력: F A]
FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN
・반송측 장력
[B부장력: F B]
FB = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.63kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 300 = 2.1(kN/m)
능력선도 에서 허용 장력은 2.5(kN/m)
2.5(kN/m)≧2.1(kN/m)
선정 체인은 사용할 수 있습니다.
f n (노즈바 계수)
| 윤활 상황 | 노즈바 계수 fn |
|---|---|
| 슬라이딩 타입 | |
| 건식 | 1.8 |
| 비누 물 | 1.35 |
WT1500 시리즈, WT1510 시리즈, BTN5형 선정 예
종동측 노즈바
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3
・체인 장력
F = FB
※) 반송물의 아큐무가 없는 경우는 L S = 0
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| 체인 폭 | 762mm |
| 레이아웃 | L=4m |
| 체인 속도 | V=15m/min |
| 반송물 | 알루미늄 캔 500ml(실) |
| 반송 물질량(1m 길이당) | m 2 =139kg/m 2 (523g/개) ×0.762m=106kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=4m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.15 |
| 체인과 반송물의 동마찰 계수 | μ2=0.14 |
| 노즈바 계수 | fn=1.35(베어링 롤러 타입) |
・ 리턴측 장력
[A부장력: F A]
FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN
・반송측 장력
[B부장력: F B]
FB = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3 = 1.28kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 762 = 1.68(kN/m)
능력선도 에서 허용 장력은 10.5(kN/m)
10.5(kN/m)≧1.68(kN/m)
선정 체인은 사용할 수 있습니다.
전방측 노즈바
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・체인 장력
F = FB
※) 반송물의 아큐무가 없는 경우는 L S = 0
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| 체인 폭 | 762mm |
| 레이아웃 | L=4m |
| 체인 속도 | V=15m/min |
| 반송물 | 알루미늄 캔 500ml(실) |
| 반송 물질량(1m 길이당) | m 2 =139kg/m 2 (523g/개) ×0.762m=106kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=4m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.15 |
| 체인과 반송물의 동마찰 계수 | μ2=0.14 |
| 노즈바 계수 | fn=1.35(베어링 롤러 타입) |
・ 리턴측 장력
[A부장력: F A]
FA = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10-3 = 0.03kN
・반송측 장력
[B부장력: F B]
FB = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.71kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 762 = 2.24(kN/m)
능력선도 에서 허용 장력은 10.5(kN/m)
10.5(kN/m)≧2.24(kN/m)
선정 체인은 사용할 수 있습니다.
양단 노즈바
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = m1・L・μ1・fn × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn
・체인 장력
F = FB
※) 반송물의 아큐무가 없는 경우는 L S = 0
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT1506-K30-ALF (m1=6.7×0.762=5.1kg/m) |
| 체인 폭 | 762mm |
| 레이아웃 | L=4m |
| 체인 속도 | V=15m/min |
| 반송물 | 알루미늄 캔 500ml(실) |
| 반송 물질량(1m 길이당) | m 2 =139kg/m 2 (523g/개) ×0.762m=106kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=4m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.15 |
| 체인과 반송물의 동마찰 계수 | μ2=0.14 |
| 노즈바 계수 | fn=1.35(노즈바 롤러 타입) |
・ 리턴측 장력
[A부장력: F A]
FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN
・반송측 장력
[B부장력: F B]
FB = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.72kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 762 = 2.26(kN/m)
능력선도 에서 허용 장력은 10.5(kN/m)
10.5(kN/m)≧2.26(kN/m)
선정 체인은 사용할 수 있습니다.
f n (노즈바 계수)
| 윤활 상황 | 노즈바 계수 fn | |
|---|---|---|
| 슬라이딩 타입 | 베어링 롤러 타입 | |
| 건식 | 1.8 | 1.35 |
| 비누 물 | 1.35 | |
WT2525VG-K형 선정예
정역저부 구동의 선정예
●계산식(SI단위：kN)
・ 리턴측 장력(종동측)
[A부장력: F A]
FA = 1.1m1・L1・μ1 × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB = 1.1{FA + (m1 + m2) × L・μ1 × 9.80665 × 10-3}
・ 리턴측 장력(구동측)
[C부장력: F C]
FC = FB + m1・L2・μ1 × 9.80665 × 10-3
・체인 장력
F = FC
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT2525VG-K36-G (m1=9.5×0.9144=8.7kg/m) |
| 체인 폭 | 914.4mm |
| 레이아웃 | L=10m, L1=6m, L2=4m |
| 체인 속도 | V=10m/min |
| 반송물 | 골판지 시트 900mm×1800mm×5mm 106.4kg/m 2 =861.8g/장×200장(높이 1m) |
| 반송 물질량(1m 길이당) | m2=106.4kg/m2×0.9144m =97.3kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.25 |
・ 리턴측 장력(종동측)
[A부장력: F A]
FA = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10-3 = 0.14kN
・반송측 장력
[B부장력: F B]
FB = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10-3} = 3.0kN
・ 리턴측 장력(구동측)
[C부장력: F C]
FC = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10-3 = 3.09kN
・사용 판정
최대 허용 장력 ≧ F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 914.4 = 3.34(kN/m)
능력선도 에서 허용 장력은 12.8(kN/m)
12.8(kN/m)≧3.34(kN/m)
선정 체인은 사용할 수 있습니다.
WT1515F-W형, WT1516F-W형 선정예
경사 이송 (수평 + 경사 + 수평) 계산
기본적으로는 경사 반송(경사만)의 경우와 같습니다. 수평과 경사 사이의 곡선부의 작용 장력은 각도 계수에 의해 보정합니다.
아래 그림의 반송 경로에 대한 계산 예를 나타냅니다.
●계산식(SI단위：kN)
L2 = r × αS L4 = r × αS
・ 리턴측 장력
[A부장력: F A]
FA = m1(L1 + L2) μ1・αL × 9.80665 × 10-3
L2 = r × αS
[B부장력: F B]
F B = F A + m1 (L h3 · μ1-L v3) × 9.80665 × 10-3
F B <0이면 F B = 0
[C부장력: F C]
FC = 1.1 × (FB + m1(L4 + L5)) × 9.80665 × 10-3・αL
L4 = r × αS
・반송측 장력
[D부장력: F D]
FD = {FC + (m1 + m2)(L4 + L5) μ1} × 9.80665 × 10-3・αL
L4 = r × αS
[E부장력: F E]
FE = FD + (m1 + m2)(Lh3・μ1 + Lv3) × 9.80665 × 10-3
[F부장력: F F]
FF = {FE + (m1 + m2)(L1 + L2) μ1} × 9.80665 × 10-3・αL
L2 = r × αS
・체인 장력
F = FF
떠오름 방지 어태치먼트 (탭)에 작용하는 힘
체인에 떠오름 방지 어태치먼트 (탭)를 설치하는 경우는, 떠오름 방지 어태치먼트 (탭) 1곳에 걸리는 힘 Ft의 계산을 실시해 주십시오.
수평과 경사 사이의 곡선부에서 체인이 떠오릅니다. 떠오르는 힘은 L 4 부에서 최대가 됩니다.
Ft = FD sin θ/2 nt × 1000
n t = L4 부의 떠오름 방지 어태치먼트 (탭)의 총수
n t = L 4 30 × (체인 폭 방향 탭의 편성 장소)
떠오름 방지 어태치먼트 (탭) 1곳에 걸리는 힘 Ft가 240N 이하이면 사용 가능합니다.
Ft < 240N
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT1515T-F-W400-LFG-10L-FM50N2 (m 1 =6.7×0.4=2.7kg/m) |
| 체인 폭 | 400mm |
| 레이아웃 | L1 =0.7m L v3 =1.5m L h3 =0.866m L 5 =0.7m r=0.5m, 각도 60°보다 길이 계수 αs=1.0 L 2 =L 4 =0.5×1.0=0.5m (양정 2m) |
| 경사각 | θ=60° |
| 체인 속도 | V=9m/min |
| 반송물 | 알루미늄 부품, 20mm 입방, 1곳에 120개 긁어 튀기다 |
| 반송 물질량(1m 길이당) | m 2 =30kg/m 2 (15g/개)×0.4m =12kg/m |
| 주행 레일 | 초고 분자량 폴리에틸렌 (플라스틱 레일) |
| 아큐무 거리 | Ls=4m |
| 윤활 | 건식 |
| 사용 분위기 온도 | 20℃ |
| 체인과 주행 레일의 동마찰 계수 | μ 1 =0.2 (각도 계수 αL=1.25) |
・ 리턴측 장력
[A부장력: F A]
FA = 2.7 (0.7 + 0.5) 0.2 × 1.25 × 9.80665 × 10-3
[B부장력: F B]
F B = 0.0079 + 2.7 (0.866 × 0.2 - 1.5) × 9.80665 × 10-3 = -0.027kN
F B < 0, F B = 0kN
[C부장력: F C]
FC= 1.1 × (0 + 5.1(0.5 + 0.7)) 1.25 × 9.80665 × 10-3・αL = -0.083kN
・반송측 장력
[D부장력: F D]
FD={0.083 + (2.7 + 12)(0.5 + 0.7) 0.2 × 9.80665 × 10-3} × 1.25 = 0.15kN
[E부장력: F E]
FE = 0.15 + (2.7 + 12)(0.866 × 0.2 + 1.5) × 9.80665 × 10-3 = 0.39kN
[F부장력: F F]
FF = {0.39 + (2.7 + 12)(0.7 + 0.5) 0.2 × 9.80665 × 10-3・αL = 0.53kN
・체인 장력
F = 0.53kN
・사용 판정
최대 허용 장력 ≧ F
F' = 1000 × F 400 = 1.3(kN/m)
능력선도 에서 허용 장력은 10.5(kN/m)
10.5(kN/m)≧1.3(kN/m)
선정 체인은 사용할 수 있습니다.
・ 떠오름 방지 어태치먼트 (탭)에 작용하는 힘
Ft = 0.15 × sin(60/2) 13 × 1000 = 5.8kN
n t = 400 30 = 13개
떠오름 방지 어태치먼트 (탭) 1곳에 걸리는 힘은 5.8N이므로
5.8N < 240N으로 사용 가능합니다.
WT3816-K형 선정예
특수 컨베이어 (패스트 라이저 / 워머 / 쿨러)
●계산식(SI단위：kN)
・ 리턴측 장력
[A부장력: F A]
FA = 1.1m1・L・μ1 × 9.80665 × 10-3
・반송측 장력
[B부장력: F B]
FB = FA + (m1 + m2) L1・μ1 × 9.80665 × 10-3
[C부장력: F C]
FC = FB + {(m1 + m2) L2・μ1 + m2・L3・μ2} × 9.80665 × 10-3
●계산예(SI단위)
| 사용 조건 | |
|---|---|
| 체인 형식 | WT3816-K2000-HTW (m1=9.8×2=19.6kg/m) |
| 체인 폭 | 2000mm |
| 레이아웃 | L=25m, L1=10m, L2=15m |
| 체인 속도 | V=1m/min |
| 반송물 | 페트병 1500ml(실) |
| 반송 물질량(1m 길이당) | m 2 =200kg/m 2 (1530g/개)×2m =400kg/m |
| 주행 레일 | 스테인리스(연마) |
| 아큐무 거리 | L3=0.5m |
| 윤활 | 물(온수) |
| 사용 분위기 온도 | 온수(최고 85℃) |
| 체인과 주행 레일의 동마찰 계수 | μ1=0.35 |
| 체인과 반송물의 동마찰 계수 | μ2=0.35 |
・ 리턴측 장력
[A부장력: F A]
FA = 1.1 × 19.6 × 25 × 0.35 × 9.80665 × 10-3 = 1.85kN
・반송측 장력
[B부장력: F B]
FB = 1.85 + (19.6 + 400) × 10 × 0.35 × 9.80665 × 10-3 = 16.3kN
[C부장력: F C]
FC = 16.3 + {(19.6 + 400) × 15 × 0.35 + 400 × 0.5 × 0.35} × 9.80665 × 10-3 = 38.6kN
・사용 판정
각 온도 영역에서 판정을 실시한다
최대 허용 장력 ≧ F
・85℃일 때
사용 장력 F = F B'
체인 폭 1m 당 환산
FB' = 1000 × FB 2000 = 8.15(kN/m)
능력선도 보다 85℃에서의 허용 장력은 8.3(kN/m)
8.3(kN/m)≧8.15(kN/m)
선정 체인은 사용할 수 있습니다.
・40℃일 때
사용 장력 F = F C'
체인 폭 1m 당 환산
FC' = 1000 × FC 2000 = 19.3(kN/m)
능력선도 보다 40℃에서의 허용 장력은 20(kN/m)
20(kN/m)≧19.3(kN/m)
선정 체인은 사용할 수 있습니다.
각 온도 영역에서 사용할 수 있습니다.
