기술자료 톱체인 취급
4-3. 스프로킷의 설치 피치 결정
각 체인의 스프로킷의 장착 피치도를 아래에 나타냅니다.
순서 6의 (2)식에서 구한 체인 폭 1m 환산 장력 F'가 체인의 허용 장력 (폭 1m당 MAX)의 몇%의 레벨인지를 확인합니다.
체인 장력 부하율 F1에 따라 바뀌는 경우도 있으므로 주의해 주십시오.
장력 부하율 F1(%)의 계산
F1 = 100F' A ...(3)
F'...순서 6에서 구한 체인폭 1m 환산능력 kN/m{kgf/m}
A ... 각 사용 온도에서 체인 폭 1m 환산 능력 kN {kgf}
체인 능력선도을 참조하십시오.
광폭 타입
(1) WT0405-W형
(2) WT0705-W형
(3) BTN5형, BTN5-A형
주) BTN5-A(사행 방지 어태치먼트 있음)에는 스프로킷 BT5-24T를 사용할 수 없습니다. BT5-32T를 고려하십시오. WT-SW1500-24T는 사용할 수 있습니다.

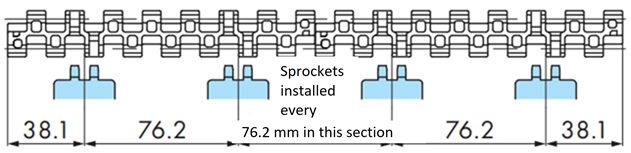

(4) WT1505-K형, WT1505RN-K형, WT1505G-K형, WT1506-K형
(5) WT1505GTO-K형, WT1505GTORN-K형
(6) WT1515-W형, WT1516-W형, WT1515G-W형, WT1515(T-)FW형, WT1516(T-)FW형, WT1515VG-W형
(7) WT1907-K형

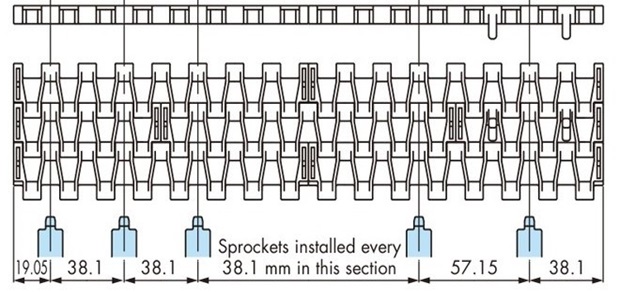

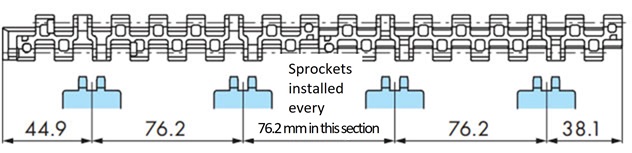

주) 홀수 인치 폭의 경우 설치 피치가 1개소 76.2mm가 됩니다. 중앙 부근에서 조정하십시오.
(8)BT6 시리즈, BTC8형, BTC8-A형
・장력 부하율(F1)이 50% 이하인 경우의 스프로킷 장착 피치
(9)BT6 시리즈, BTC8형
・장력 부하율(F1)이 50%를 초과하는 경우의 스프로킷 장착 피치
(10) BTC8-A형
・장력 부하율(F1)이 50%를 초과하는 경우의 스프로킷 장착 피치

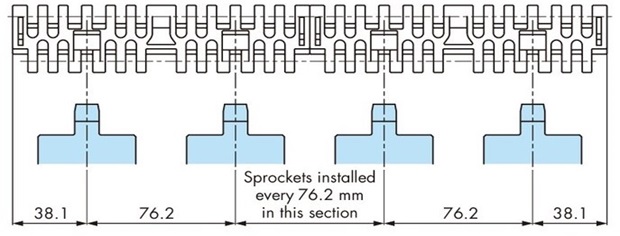

(11) WT2505-K형, WT2506-K형, BTM8H형

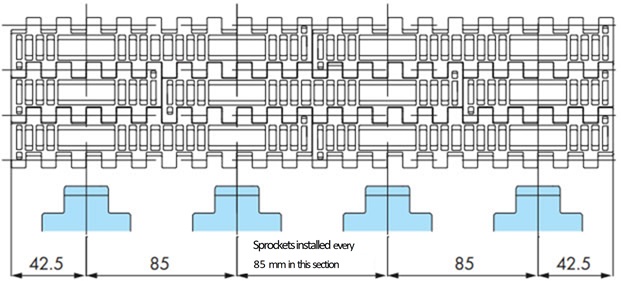

(12) WT2515-W형, WT2515G-W형, WT2515F-W형

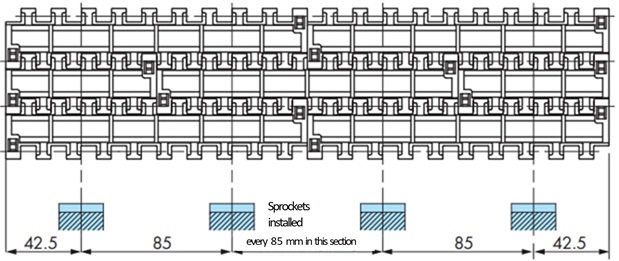

(13)WT2250FG、VG

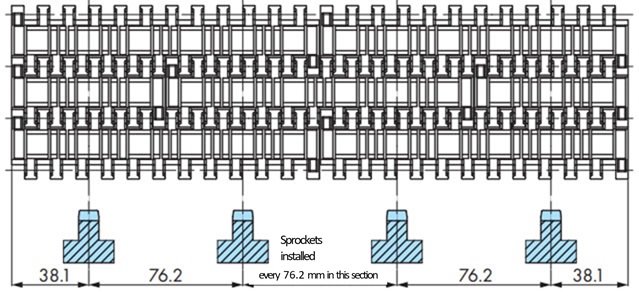

(14) BTC8S형, WT2525-K형, WT2525VG-K형
(15) WT2705-K형/WT2706-K형
주)
- 1. ※위치에는 반드시 스프로킷을 배치해 주십시오.
- 2. 홀수 인치 폭의 경우, 설치 피치가 1개소 변칙 피치가 됩니다. 중앙 부근에서 조정하십시오.
(16) WT3005-K형/WT3005G-K형

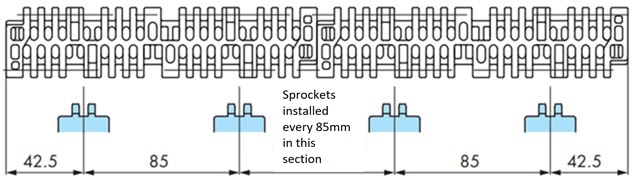

(17) WT3086-K형/WT3086G-K형

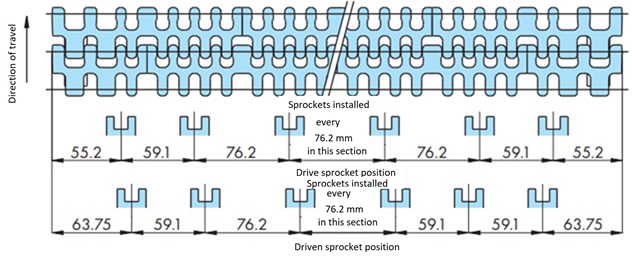

(18) WTU3015T-K형
주) 구동 스프로킷과 종동 스프로킷에 따라 배치가 다릅니다.

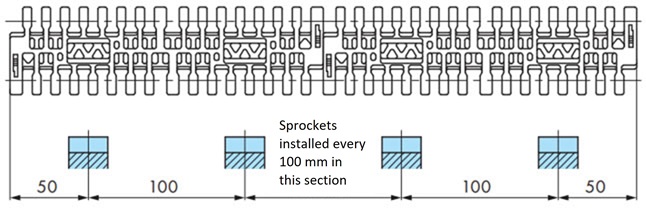

(19) WT3109-W형

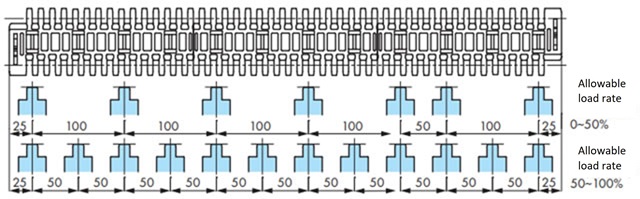

주) 허용 부하율 0~50%의 스프로킷 배치의 경우 1개소는 50mm 배치가 됩니다.
(20) WT3816-K형

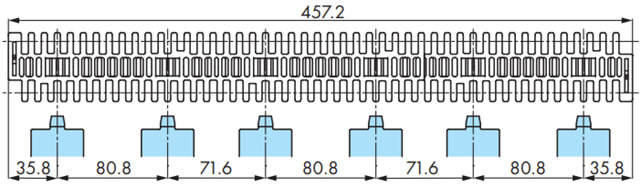

(21) WT3827-K형
(22) WT3835-K형

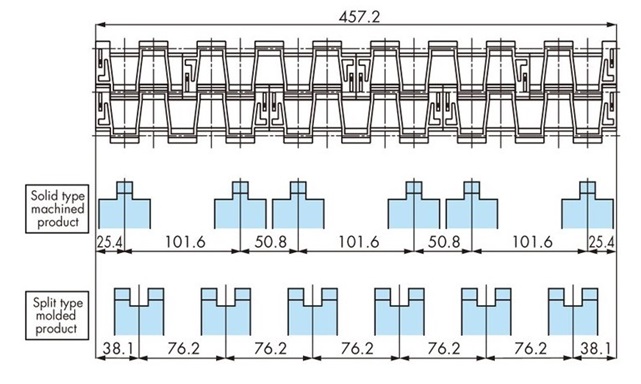

(23) WT3835-T 형 (떠오름 방지 어태치먼트 (탭) 있음)
(24)BTH16

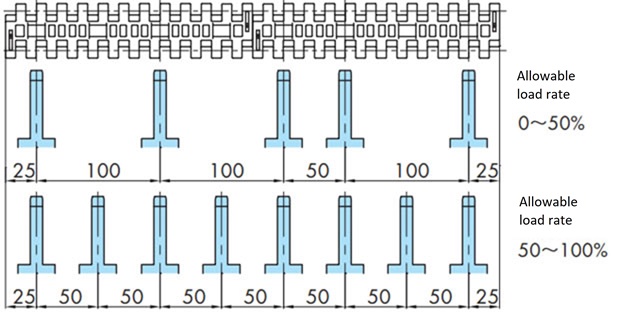

주) 허용 부하율 0~50%의 스프로킷 배치의 경우 1개소는 50mm 배치가 됩니다.

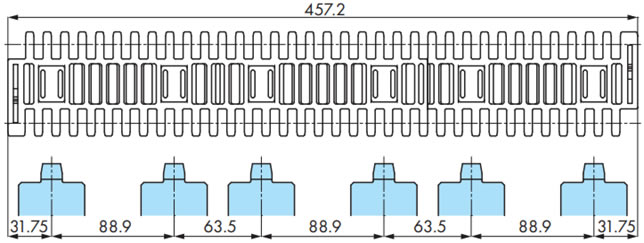

(25) WT5707-K형

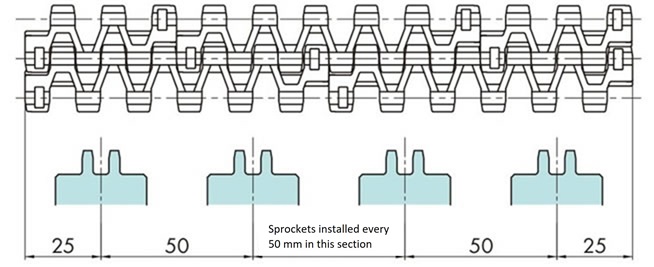

(26) WT1306-W형
