컨베이어 기본 형식	반송물
	개수자재	체인 형식	벌크자재	체인 형식
반송물을 적재하는 형식	・슬랫 컨베이어	RF- [BR/BF] RF-(NB) RF RF-[DBR/DBF]	・앞치마/빵 컨베이어	RF RF-(KG/KA)

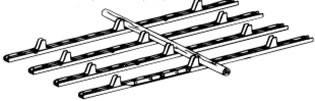

	· 푸셔 컨베이어 · 토우 컨베이어 제트 코스타	RF RF-(NB) NF RF-<SR>

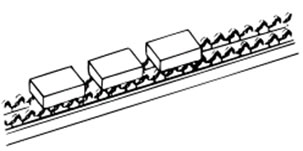

	· 자유 흐름 컨베이어	RF-[VR] RF-<SR> RF-<TR>

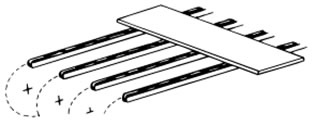

	・플레인 체인 컨베이어	RF NF RF-(DL)
운반물을 현수하는 형식	· 트롤리 컨베이어	RF RF-<TRO>	・버킷 엘리베이터	RF B
	· 트레이 엘리베이터	RF NF	・플라이 애쉬용 버킷 엘리베이터	RF-(FB)
	・입체 주차기	RF 전용 체인	・버킷식 연속 언로더	특수 체인
반송물을 누르거나 마찰로 움직이는 형식	・푸셔 컨베이어	RF NF RF-(NB)	・스크레이퍼/플라이트 컨베이어	RF RF-(AM/AP) RF-(FG/FP)

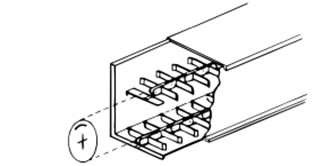

	・수평 순환 컨베이어	RF RF-(NB) RF-<GR>	· 흐름 컨베이어	RF NFX
			・드래그 체인 컨베이어	WD

체인형식의 결정에는 반송물의 성질을 파악한 후 반송방법을 결정하고, 이를 위해 가장 경제적인 체인컨베이어형식을 채용합니다.

컨베이어 체인의 사용 방법은 위 표의 기본 3 형식과 기타 형식이 있습니다. 용도에 따라 이전 페이지를 참조한 후 체인 형식을 결정하십시오.

체인 형식 결정의 유의점
・반송물을 반송할 때의 주행 저항을 작게 하기 위해서는 탑재 방식을 채용합니다. 탑재 방식을 채용함으로써 에너지 절약화를 도모할 수 있습니다. 베어링 롤러, 코일 트랜스퍼용이 최적입니다. ・반송물이 분체・액체이며, 체인의 마모를 촉진하는 것인 경우, 그것이 체인에 걸리지 않는 구조로 해 주세요. ・ 벌크자재 반송으로 반송물의 비산을 막을 때는, 플로우 컨베이어와 같은 밀폐형 컨베이어를 채용합니다. ・부식성이 큰 반송물을 운반하는 경우, 및 부식성 분위기에서 컨베이어 체인을 사용하는 경우는, 적절한 체인 사양을 선택해 주세요. (각종 용매에 대한 내식성 참조)

대형 컨베이어 체인 구조 섹션의 "롤러 형식 "을 참조하십시오.

5.1 수평 반송의 경우

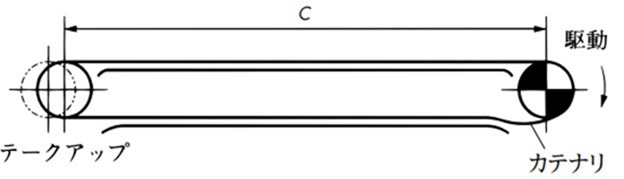

1) 구동 스프로킷 밖으로 카테나리 (타루미) 만드는 법

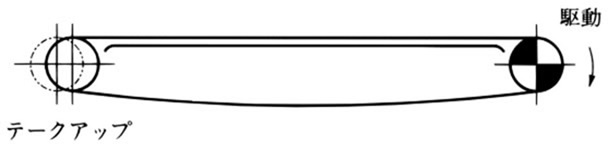

2) 리턴측을 지지하지 않는 방법

기장 짧고 느릴 때 사용할 수 있습니다.

리턴측의 체인 질량에 의한 장력이 진동의 원인이 되어 부드러운 반송을 할 수 없는 경우도 있습니다.

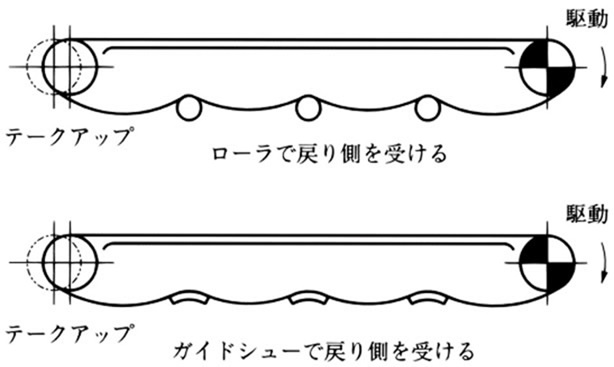

3) 리턴측을 가이드 또는 롤러로 받는 방법

체인이 가이드, 롤러와 접해 굴곡 되다 마모를 빨리 하거나 부서지기 쉬워지는 경우가 있습니다.

또한 체인의 진동이 악영향을 미칠 수 있으며, 기장 긴 경우는 분할하여 카테나리에서 받을 수 있습니다.

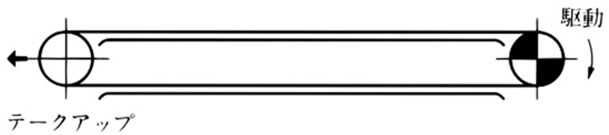

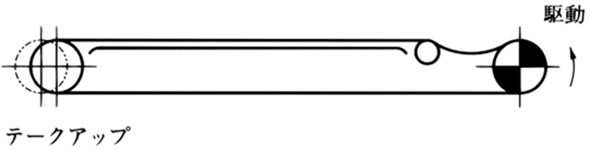

4) 리턴측을 모두 가이드로 받는 방법

리턴측을 모두 레일로 지지해, 종동측의 스프로킷에 테이크업을 장착해, 체인의 처짐을 흡수하는 방법입니다. 역전이 있는 경우에도 채용할 수 있습니다.

다만, 카테나리가 구동 스프로킷을 나온 곳에 있지 않기 때문에, 정기적으로 체인의 신장을 테이크업으로 조정할 필요가 있습니다.

주)테이크업의 장력은 체인의 마모를 가속시키는 원인이 되므로 주의해 주십시오.

5) 리턴측 위쪽으로 되는 예

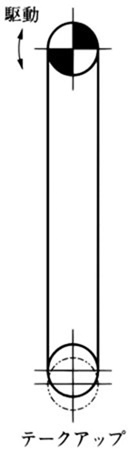

5.2 수직 반송의 경우

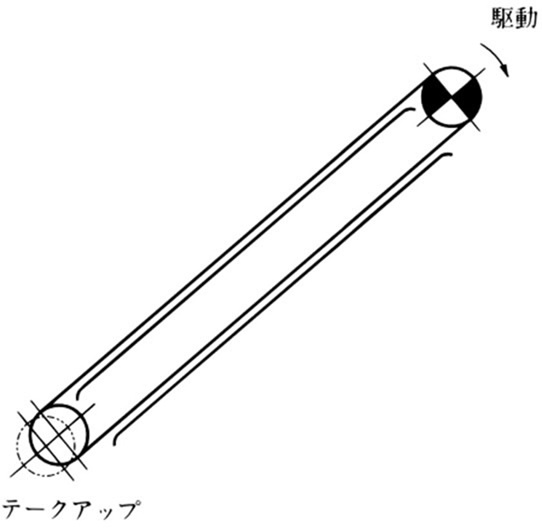

5.3 경사 반송의 경우

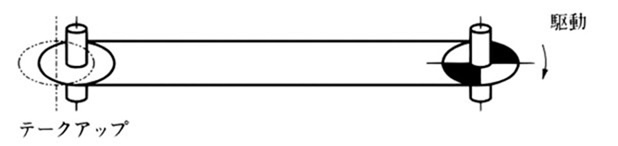

5.4 축이 수직인 경우

수평 순환 등 축이 수직인 경우는 체인에 가이드 롤러 등을 설치하여 체인의 운행을 원활하게 합니다.

대표적인 벌크자재 반송물에 사용되는 체인 컨베이어 형식, 및 체인 사양을 참고로 내거, 추천 체인 사양을 나타냅니다.

반송물에 따라서는, 동일한 명칭에서도 상황·성질이 표 1과 다른 것도 있기 때문에, 종래의 실적도 고려에 넣어, 충분히 검토 후 컨베이어 형식, 체인 사양을 결정해 주세요.

표 1. 반송물과 체인 사양

• 1. 반송물의 마모성에 대해서는 대→중→소 순으로 마모성이 작아지는 것을 나타냅니다.
• 2. 부식성에 대해서는 강산성·산성·중성·알칼리성·강알칼리성으로 나타냅니다.
• 3. 미려사양을 사용할 때는 미려사양을 참조하십시오.

반송물			사용 가능한 체인 컨베이어 형식				추천 체인 사양 기호	비고
이름	마모성	부식성	스크레이퍼 컨베이어	흐름 컨베이어	앞치마 컨베이어	버킷 엘리베이터
쌀	작은	중성	○	○		○	DT
보리	작은	중성	○	○		○	〃
밀	작은	중성	○	○		○	〃
콩	작은	중성	○	○		○	〃
옥수수	작은	중성	○	○		○	〃
밀가루	작은	중성	○	○		○	〃
전분	작은	중성	○	△		△	〃
케인(사토우키비)	작은	중성	○		○		DTA
바가스	작은	중성	○				DTA
정제당	작은	중성	○	○		○	SS	주) 3 참조
암염	작은	중성	○	△		△	DT
혼합 사료	작은	산성	○	△		△	〃
소다 재	중간	강한 알칼리성	○	△		△	〃
카바이드	중간		○	○	○	○	〃
말초	중간	산성		△			GS
생석회(건조)	중간	강한 알칼리성	○	△		△	DT
소석회(건조)	작은	강한 알칼리성	○	△		△	〃
폴리에틸렌	중간	중성	○	△		△	〃
PVC 분말	중간			△		△	MT
탄소	중간	중성	○	△		△	BT
활성탄	중간	중성	○	△		△	DT
소금 (건조)	작은	중성	○	△		△	〃
황안(건조)	중간	산성	○	△		△	〃
우레아 분말(건조)	작은	중성	○	△		△	〃
우레아 분말(습)	중간	강한 알칼리성	○	△		△	GS
합성 세제	중간	중성	○	△		△	DT
석고(습)	중간	강산성	○	○		○	GS・RT
백운석	중간	알칼리성	○	△	○	△	DT	앞치마 컨베이어의 경우 DTA사양
석회석 (건조)	중간	알칼리성	○	△	○	△	〃	앞치마 컨베이어의 경우 DTA사양
점토(건조)	중간	중성		△		△	BT
시멘트 클링커	큰	강한 알칼리성	○	△	○	△	CT
시멘트 제품	중간	강한 알칼리성		○		○	CT
나무 칩 (건조)	작은	알칼리성	○	△			DT
톱밥(건조)	작은	알칼리성	○	△			DT
석탄	중간	산성	○		○		CT
코크스	큰	중성			○	△	BT
알루미나	중간	강한 알칼리성		△		△	CT
주물 모래	큰	중성	○		△		BT
스케일	중간	중성	○	△		△	BT
코크스 더스트	큰	중성		△			BT
석회 더스트(습)	중간	산성		△			BT
클링커 더스트	큰	강한 알칼리성		△			BT
생쓰레기	중간		△		○		RT
도시 쓰레기 소각 재 (상온·건조)	작은	알칼리성	○				DTA
도시 쓰레기 소각 재 (수분 포함)	작은	알칼리성	○				RT
