기술자료 대형 컨베이어 체인 구조 및 롤러 유형
대형 컨베이어 체인은 고객의 반송물을 반송하기 위해 만들어진 ISO 규격에 준하지 않는 메이커 독자적인 반송용 체인입니다.
따라서 체인 제조업체에 따라 체인 치수가 다를 수 있습니다.
대형 컨베이어 체인의 구조
체인 본체는 핀, 부시, 롤러, 내·외 플레이트의 5부품으로 구성됩니다.
기본 구조는 드라이브체인과 함께입니다.
| 대형 컨베이어 체인 구조의 특징 | |
|---|---|
| 롤러 | ・R 롤러, F 롤러, S/M/N 롤러의 3 종류가 있습니다. |
| 내·외 플레이트 | ・플랫 형상입니다. |
| 스프로킷 | ・전용 스프로킷 필요합니다. |
롤러의 종류와 특징

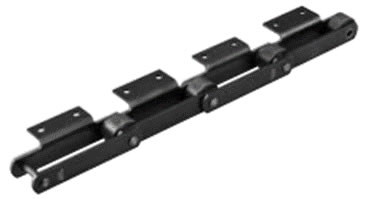

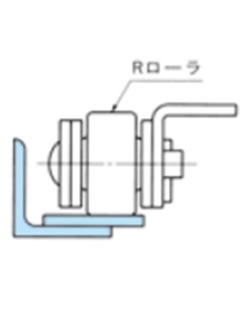

1. R 롤러
롤러 외경이 플레이트 폭보다 큰 것입니다.
가장 기본적이고 다재다능한 형식입니다.
롤러의 부하 용량이 크고 마찰 저항이 낮은 특징이 있습니다.

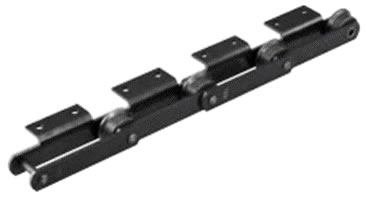

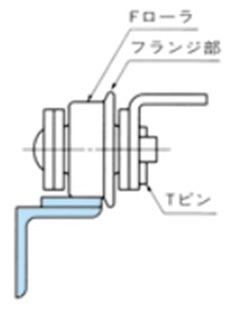

2. F 롤러
롤러에 플랜지를 붙여 구름의 가이드로 하고 있습니다. 플랜지부는 T핀측에 붙어 있습니다.
쉽게 옆 흔들림 방지가 가능합니다. 일반 슬랫 컨베이어 등에 적합합니다. K 어태치먼트를 사용할 때에는 설치부가 롤러의 플랜지부와 접촉하는 경우가 있으므로 주의해 주십시오.

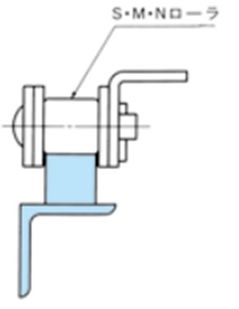

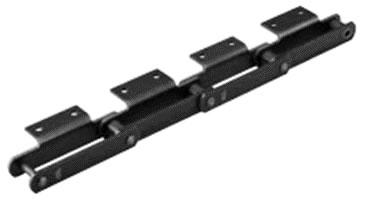

3. S, M, N 롤러
스프로킷의 맞물림시에 충격이나 마모를 완화하는 효과가 있습니다. 또, R 롤러・F 롤러와 비교해 주행 저항은 커집니다만, 경량화가 가능합니다.
- S: 롤러 외경이 플레이트 폭보다 작은 것
- M: 롤러 외경이 S 롤러보다 약간 큰 것
- N : 롤러 외경을 M 롤러와 동일하게 핀 직경을 크게 한 강도 업형
