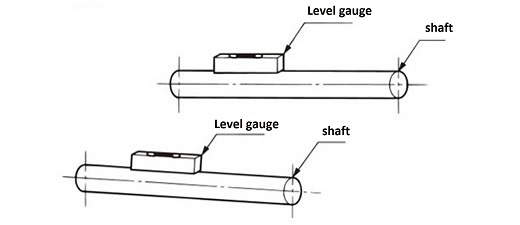

1.1.1 축의 수평도

정밀도는 ±1/300의 범위로 레벨기로 조정해 주십시오.

그림 1. 축의 수평도 측정

1.1.2 축의 평행도

축의 평행도는 스케일 등을 이용하여 ±1mm로 조정해 주십시오.

그림 2. 축의 평행도 측정

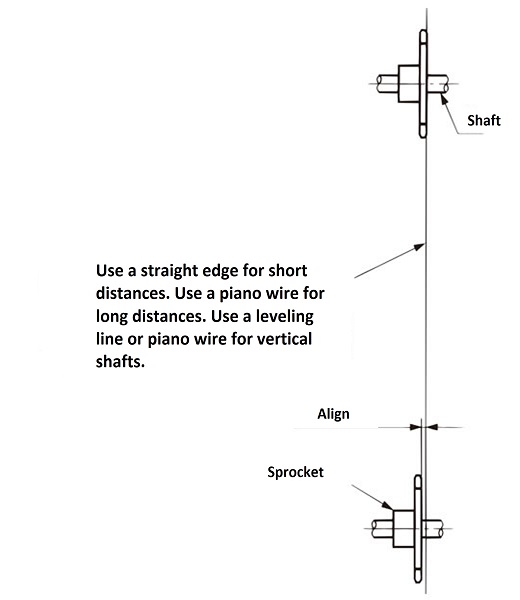

1.1.3 한 쌍의 스프로킷의 엇갈림

• ・축간 거리 1m까지일 때 ±1mm 이하
• ・축간 거리 1m~10m 미만일 때 ± 축간 거리(mm)1000 이하
• ・축간 거리 10m 이상일 때 ±10mm 이하

그림 3. 스프로킷의 엇갈림 측정

1.1.4 스프로킷 고정

올바른 위치가 정해진 스프로킷은 키 등으로 축에 고정합니다. 병렬 사용의 스프로킷은 축심에 2개 이상의 스프로킷 치아를 동위상으로 만듭니다.

병렬 사용과 지정 후, 당사에서 키 가공한 경우는 허브에 합 마크를 각인 하고 있습니다.

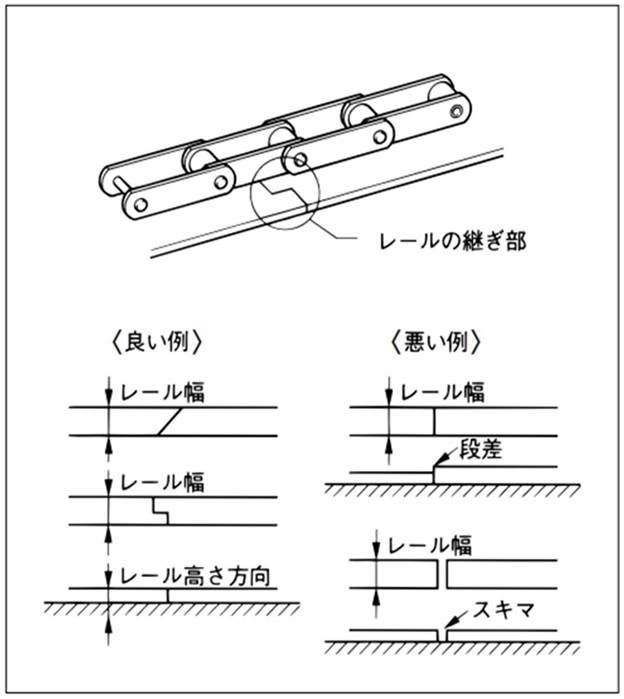

• 1) 아래 그림과 같이 레일의 이음부는 원활하게 해 주십시오. 가장자리는 제거, 단차, 틈새는 없애 주십시오.
• 2) 용접시의 스퍼터나 스케일은 제거해 주십시오.
• 3) 시운전시는 무부하로 체인에 급유하여 체인과 레일의 상태를 확인해 주십시오.

  레일의 이음부

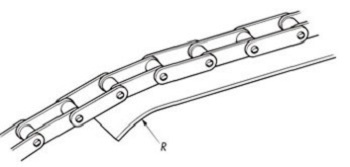

• 4) 체인 출입구
  가이드 레일에 R을 붙여 체인 운행을 부드럽게합니다.

  체인 출입구 가이드 레일
