기술자료 드라이브체인 롤러 체인 선정
5. 일반 선정법
권선 전동 (정역) 연속 회전 전동
절차 4.5 체인과 작은 스프로킷 잇수 선택
간이 선정도(여기), 또는 전동능력표를 사용하여 고속축의 회전 속도와 전동 kW를 만족하는 체인과 작은 스프로킷 의 잇수를 구합니다.
이 때 필요한 전동 능력을 가진 최소 피치 체인을 선택합니다.
덧붙여 1열 체인으로 능력 부족의 경우는, 다열 체인을 선택해 주세요. 또, 사용 장소에 제한이 있어, 축간 거리를 짧게, 가능한 한
스프로킷 외경을 작게 할 때는 피치가 작은 다열 롤러
체인을 사용하십시오.
순서 6 대 스프로킷 잇수의 선정
작은 스프로킷 의 잇수 확정되면, 이것에 속비를 곱해 큰 스프로킷 의 잇수를 결정합니다.
작은 스프로킷 의 잇수는 15개 이상이 적당하지만, 그러므로 큰 스프로킷 의 잇수 120개를 초과하는 것은 바람직하지 않습니다.
그 때는, 작은 스프로킷 의 잇수 줄입니다만, 그 경우도 13 치아 이상의 사용을 추천합니다.
7단계 홀수 링크일 때
홀수 링크가 되는 경우는, 오프셋 링크를 가능한 한 사용하지 않고 축간 거리를 바꾸어 짝수 링크로 합니다.
RS 롤러 체인의 1피치형 오프셋 링크나 슈퍼 체인의 4피치형 오프셋 링크를 사용할 때는 각 전동능력표 주석에 맞추어 전동 능력의 저하를 예상해 주십시오.
간이 선정도
· 그림을 보는 방법 ...... (그림 2)
(예) 보정 kW = 7kW, 1열 체인의 경우
- 1. 소 스프로킷 회전 속도 100 r/min의 경우
보정kW = 7kW(세로축)와 회전속도(가로축)를 보면 체인은 RS80, 스프로킷은 18T보다 작고 13T보다 크므로 교점 위치에서 15T(잇수 15) 전후를 사용할 수 있다고 판단합니다. - 2. 소 스프로킷 회전 속도 200 r/min의 경우
전례와 같이 하면 RS60-18T보다 작고 RS60-13T보다 크다고 판단합니다. 이상과 같이 하여 이 표에서 개략의 선정을 실시하고 나서 체인 번호별의 전동능력표에 의해 확인합니다. - 3. 1피치형 오프셋 링크나 슈퍼 체인의 4피치형 오프셋 링크를 사용할 때는 각 전동능력표 주석에 따라 전동 능력의 저하를 예상합니다.

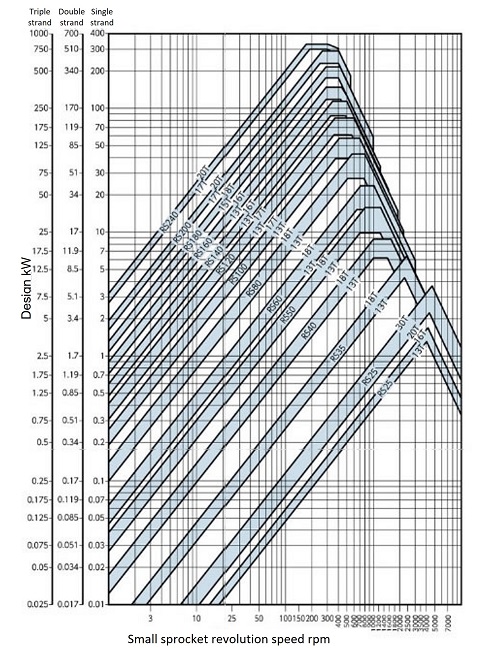

그림 2 RS 롤러 체인 선정도

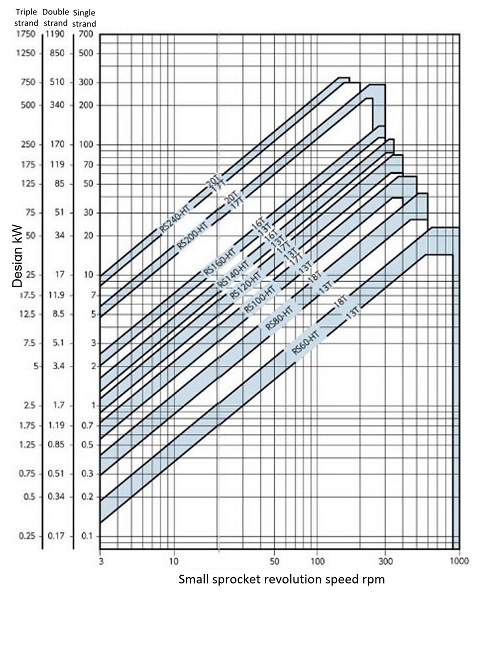

그림 3 강력 체인 RS-HT 간이 선정도

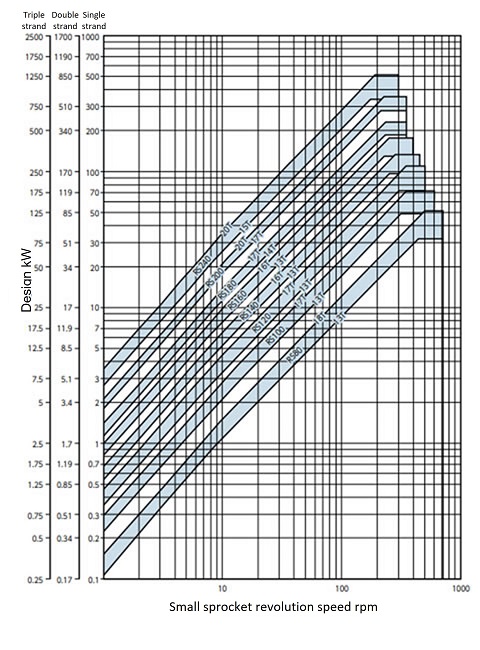

그림 4 슈퍼 체인 RS-SUP 간이 선정도

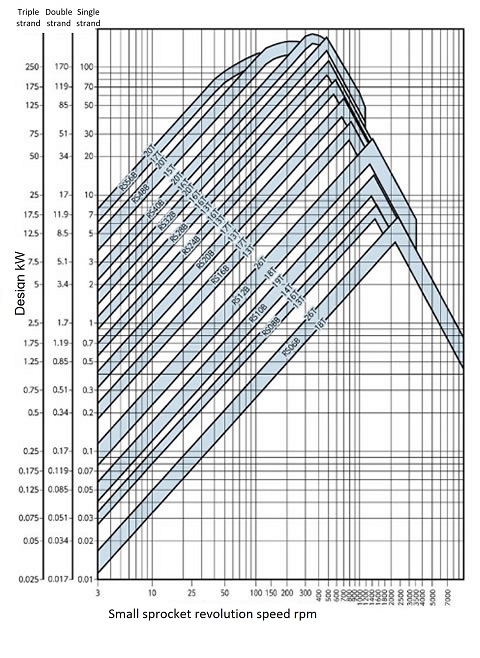

그림 5 RS 롤러 체인 BS/DIN 장치 선정도
간이 선정도
· 그림을 보는 방법 ...... (그림 2)
(예) 보정 kW = 7kW, 1열 체인의 경우
- 1. 소 스프로킷 회전 속도 100 r/min의 경우
보정kW = 7kW(세로축)와 회전속도(가로축)를 보면 체인은 RS80, 스프로킷은 18T보다 작고 13T보다 크므로 교점 위치에서 15T(잇수 15) 전후를 사용할 수 있다고 판단합니다. - 2. 소 스프로킷 회전 속도 200 r/min의 경우
전례와 같이 하면 RS60-18T보다 작고 RS60-13T보다 크다고 판단합니다. 이상과 같이 하여 이 표에서 개략의 선정을 실시하고 나서 체인 번호별의 전동능력표에 의해 확인합니다. - 3. 1피치형 오프셋 링크나 슈퍼 체인의 4피치형 오프셋 링크를 사용할 때는 각 전동능력표 주석에 따라 전동 능력의 저하를 예상합니다.
그림 2 RS 롤러 체인 선정도
그림 3 강력 체인 RS-HT 간이 선정도
그림 4 슈퍼 체인 RS-SUP 간이 선정도
그림 5 RS 롤러 체인 BS/DIN 장치 선정도
간이 선정도
· 그림을 보는 방법 ...... (그림 2)
(예) 보정 kW = 7kW, 1열 체인의 경우
- 1. 소 스프로킷 회전 속도 100 r/min의 경우
보정kW = 7kW(세로축)와 회전속도(가로축)를 보면 체인은 RS80, 스프로킷은 18T보다 작고 13T보다 크므로 교점 위치에서 15T(잇수 15) 전후를 사용할 수 있다고 판단합니다. - 2. 소 스프로킷 회전 속도 200 r/min의 경우
전례와 같이 하면 RS60-18T보다 작고 RS60-13T보다 크다고 판단합니다. 이상과 같이 하여 이 표에서 개략의 선정을 실시하고 나서 체인 번호별의 전동능력표에 의해 확인합니다. - 3. 1피치형 오프셋 링크나 슈퍼 체인의 4피치형 오프셋 링크를 사용할 때는 각 전동능력표 주석에 따라 전동 능력의 저하를 예상합니다.
그림 2 RS 롤러 체인 선정도
그림 3 강력 체인 RS-HT 간이 선정도
그림 4 슈퍼 체인 RS-SUP 간이 선정도
그림 5 RS 롤러 체인 BS/DIN 장치 선정도
서비스 요소 Ks
전동 능력은 부하 변동이 적은 경우를 조건으로 하기 때문에 부하 변동의 대소에 의해 서비스 요소 Ks로 전동 kW를 보정하는 것입니다.
기계의 종류, 원동기의 종류에 따라 표 2에 따라 서비스 요소 Ks를 결정합니다.
전동 kW에 서비스 요소 곱하여 보정kW를 구합니다.
| 충격의 종류 | 사용 기계 예 | 원동기의 종류 | ||
|---|---|---|---|---|
| 모터 터빈 |
내연기관 | |||
| 유체 피팅 첨부 |
유체 피팅 없음 |
|||
| 부드러운 전동 | 부하 변동이 적은 벨트 컨베이어, 체인 컨베이어, 원심 펌프, 원심 송풍기, 일반 섬유 기계, 부하 변동이 적은 일반 기계 |
1.0 | 1.0 | 1.2 |
| 약간의 충격을 동반 전동 |
원심 압축기, 선박용 추진기, 다소 부하 변동이 있는 컨베이어, 자동로, 건조기, 분쇄기, 일반 공작 기계, 압축기, 일반 토건 기계, 일반 제지 기계 |
1.3 | 1.2 | 1.4 |
| 큰 충격 동반 전동 |
프레스, 크러셔, 토목 광산 기계, 진동 기계, 석유 사쿠이 기계, 고무 믹서, 롤, 롤강, 역전 또는 충격 하중이 걸리는 일반 기계 |
1.5 | 1.4 | 1.7 |
일반 선정법에 의한 선정 예

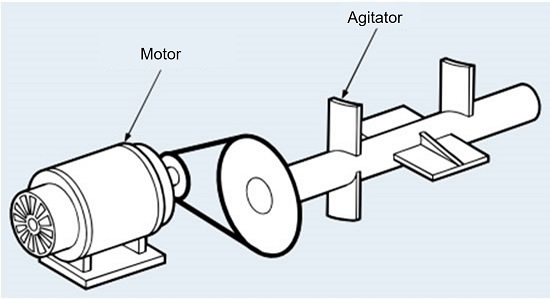

순서 1 선정에 필요한 조건
- 사용 기계: 교반기
- 충격의 종류 : 적당한 충격
- 원동기 유형: 모터
- 정격 동력: 11kW 1800 r/min
- 고속축：축홀 직경 Φ45 90 r/min
- 저속축：축홀 직경 Φ60 30 r/min
- 축간 거리: 350mm
- 그 외：축간 거리 방향의 스페이스 700 mm
2단계 서비스 요소 결정
표 2 서비스 요소 서비스 요소 Ks = 1.3
| 충격의 종류 | 사용 기계 예 | 원동기의 종류 | ||
|---|---|---|---|---|
| 모터 터빈 |
내연기관 | |||
| 유체 피팅 첨부 |
유체 피팅 없음 |
|||
| 부드러운 전동 | 부하 변동이 적은 벨트 컨베이어, 체인 컨베이어, 원심 펌프, 원심 송풍기, 일반 섬유 기계, 부하 변동이 적은 일반 기계 |
1.0 | 1.0 | 1.2 |
| 약간의 충격을 동반 전동 |
원심 압축기, 선박용 추진기, 다소 부하 변동이 있는 컨베이어, 자동로, 건조기, 분쇄기, 일반 공작 기계, 압축기, 일반 토건 기계, 일반 제지 기계 |
1.3 | 1.2 | 1.4 |
| 큰 충격 동반 전동 |
프레스, 크러셔, 토목 광산 기계, 진동 기계, 석유 사쿠이 기계, 고무 믹서, 롤, 롤강, 역전 또는 충격 하중이 걸리는 일반 기계 |
1.5 | 1.4 | 1.7 |
3단계 보정kW 결정
보정kW = 11kW × 1.3 = 14.3kW
순서 4·5 체인과 스프로킷 잇수의 선정
고속축의 회전속도 90r r/min 과 보정kW (14.3kW)에 근거하여 체인 번호와 소형 스프로킷 잇수를 구합니다.
- (1)간이 선정도(이쪽), 및 전동능력표에 의해, RS100-1의 17T가 구해집니다.
속비는 1/3이므로, 구하는 잇수는 RS100의 17T와 51T가 됩니다.
그러나 스프로킷의 외경은 17T가 Φ189, 51T가 Φ534로 요구되는 공간에 머무르지 않기 때문에 부적당합니다.
∵ 189 + 534 > 700 - (2) 거기서 다열 체인을 조사하면,
2열이면 RS80-2의 19T와 57T가 요구되고 스프로킷의 외경은 Φ167과 Φ476으로 공간의 한계내입니다.
이 RS80-2의 19T의 전동 능력을 RS80의 전동능력표에서 확인합니다.
작은 스프로킷 잇수 19T의 경우, 전동 kW는 50r r/min에서 5.06kW, 100r r/min에서 9.44kW이므로, 이 사이의 표차로 비례 계산을 실시합니다. 90r r/min의 경우의 전동 kW를 구하면 8.56kW가 됩니다. - (3)이 8.56kW는 1열 체인의 전동 능력입니다. 채용 예정인 2열 체인의 전동 능력은 표 1의 다열계수를 곱합니다.
8.56kW × 1.7 = 14.6kW×(드래그로 이동할 수 있습니다)다열계수
다열 롤러 체인의 전동 능력은 체인의 각 열에 걸리는 하중이 등분되지 않기 때문에 단열 롤러 체인의 열수의 능력은 기대할 수 없습니다.
따라서 다열 롤러 체인의 전동 능력은 1열 롤러 체인의 전동 능력에 다열계수 곱하여 구합니다.
표 1 다열계수 롤러 체인 열수 다열계수 2열 1.7 3열 2.5 4열 3.3 5열 3.9 6열 4.6 - (4)이 전동 능력 14.6kW는 보정kW (14.3kW)를 만족합니다.
순서 6 축 홀 직경의 확인
치수표에서 축 구멍 직경을 확인합니다. RS80-2-19T의 최대 축 홀 직경은 Φ66에서 필요한 축 홀 직경 Φ45에는 사용할 수 있습니다.
RS80-2-57T의 최대 축 구멍 직경은 Φ89이므로 Φ60은 사용할 수 있습니다.
절차 7 축 간 거리 결정
축간 거리 350mm로 하면,(167 + 476)2 < 350 요청한 공간에 남아 있습니다.
링크 수는 계산식에서
2축 감기 전동일 때
- (1) 양 스프로킷의 축간 거리와 잇수 정해진 경우
L = Z + Z' 2 + 2C + Z - Z' 6.28 2 C
- (2) 체인의 링크 수와 잇수 정해져있는 경우C = 1 8 2L - Z - Z' + (2L - Z - Z')2 - 8 9.86 (Z - Z')2구한 L의 값의 단수(소수점 이하)는 비록 조금이라도 반올림하여 1링크로 계산합니다.
홀수 링크가 되는 경우에는 오프셋 링크를 사용해야 합니다만, 가능한 한 스프로킷 의 잇수, 또는 축간 거리를 바꾸어 짝수 링크가 되도록 합니다.
- L：체인 길이(링크수)
- Z: 대형 스프로킷 의 잇수
- Z': 작은 스프로킷 의 잇수
- C : 축간 거리를 링크 수로 나타낸 것
L = 57 + 192 + 2 × 35025.4 + 57 - 196.28235025.4 = 68.2
짝수 링크로 하기 위해서, 소수점 이하를 반올림하여 70 링크로 합니다.
8단계 윤활 형식 확인
작은 스프로킷 RS80-2-19T로 회전속도 90r r/min 이므로 전동능력표에 따라 적하급유 필요합니다.
주) 매달기 용도와 대차 구동 용도의 롤러 체인의 선정에 대해서
밸런스 웨이트를 사용할 때 모터 용량을 작게 하고 브레이크만 크게 하는 것이 상정됩니다.
이 경우 최대 허용 장력 표시된 것은 허용 장력 선정법에서도 체인을 선정하고 여유가 있는 분의 롤러 체인을 선정해 주십시오.
체인 선정에 사용하는 계산식 (여기)도 참조하십시오.
