기술자료 케이블 베이어-케이블 베이어 전용 가동케이블- 취급상의 주의점
취급상의 주의점
링 모양으로 감은 케이블의 인출 방법
링 모양으로 감은 케이블은 반드시 감기 방향으로 인출하여, 링의 상부로부터 나선형으로 인출하지 않도록 해 주십시오.

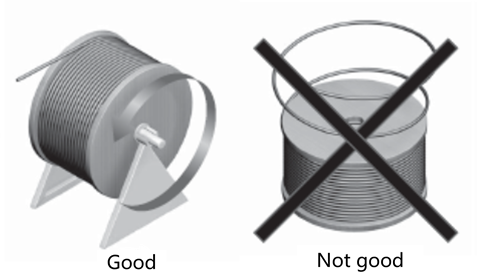

릴 권선 케이블의 인출 방법
릴 권선 케이블은 나선형으로 인출하지 않고 샤프트 등을 사용하여 릴을 수직으로 설치하고 케이블이 비틀리지 않도록 인출하십시오.

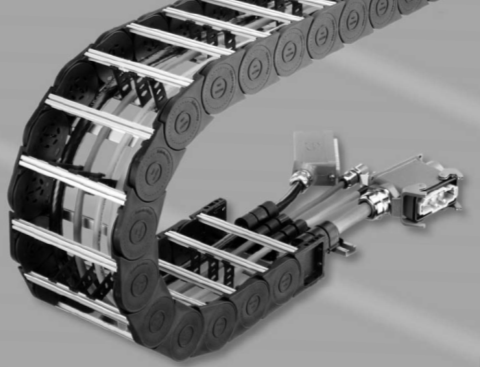

케이블 베이어 내의 올바른 배치 방법
- ・케이블을 케이블 베이어에 삽입하는 경우, 케이블을 가로 일렬로 늘어놓고 각각을 구획판으로 구분할 수 있는 충분한 케이블 베이어 베어 가로폭인지 확인해 주십시오.
- ・ 케이블 베이어의 배열은 좌우의 질량 밸런스를 충분히 고려해 주십시오.
- ・케이블과 케이블 베이어 혹은 구획판과 최소 클리어런스는, 케이블 외경의 10% 또는 2mm의 어느 쪽인가 큰 쪽을 확보해 주세요.
■ 올바른 배열
■ 잘못된 배열

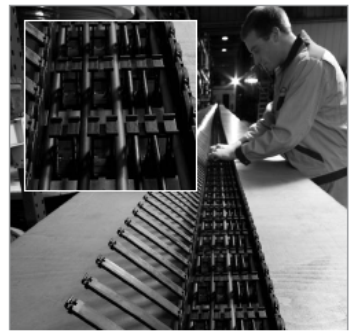

케이블 베이어에 케이블을 배선하는 방법
- ・장력이나 비틀림을 주지 않도록 케이블을 배선해 주십시오.
- ・ 케이블 베이어 내에서는 케이블을 결속 또는 고정하지 마십시오.
케이블 베이어 이동단에서의 고정(클램프)
이동 끝을 자유 스팬의 길이가 가장 짧은 위치로 이동시키고 이동 끝에서 케이블을 클램프합니다.

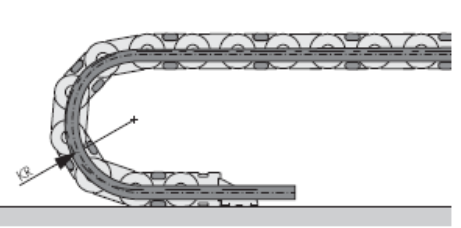

케이블 베이어의 케이블 길이 조정
이동단을 프리스팬 길이가 가장 긴 위치로 이동시켜 케이블 베이어 베어 굴곡부 내에서 인장성이나 외주면에 밀어붙인 상태가 되지 않도록 느슨한 기미(케이블 베이어 베어 내주면보다 떠오르는 기미)에 비틀림이 없는 상태에서 자유롭게 움직일 수 있도록 케이블의 길이를 조정합니다.
케이블 베이어의 고정단에서의 고정(클램프)
케이블에 장력을 주지 않는 상태를 다시 확인한 후 케이블을 케이블 베이어의 고정 위치에서 클램프시킵니다.
에어 호스 및 유압 호스와의 배선
에어 호스나 유압 호스 등과 케이블을 함께 배선하면 호스에 의해 케이블이 찌그러지거나 눌려지면 케이블 수명이 저하됩니다. 반드시 구획판을 설치하여 케이블과 호스를 구별하여 배선해 주십시오.
