케이블 베이어 베어 스틸 시리즈 선정
TK형・TKH형의 경우
케이블・호스 수납 공간에 의한 사이즈의 결정
TK형, TKH형은 서포터 구멍(D)을 지정 치수로 가공합니다.
케이블·호스의 외경·개수를 기초로 서포터의 최소필요폭 B'를 계산하고, 서포터폭B≧B'의 서포터를 선정합니다.
■서포터 치수
・서포터 홀 직경의 산출
D: 서포터 구멍 직경(Φ8 이상의 정수치) d: 케이블·호스 외경
・서포터 최소 필요폭의 산출
B'：서포터의 최소 필요폭 C：4mm 이상 Y：아래 표
| 사이즈 | Y의 최소값 |
|---|---|
| TK070 | 10 |
| TK095 | 15 |
| TK130 | 18 |
| TK180 | 18 |
| TKH250 | 25 |
※서포터 치수는 각 상품 페이지를 참조해 주십시오.
・서포터의 선정
상기의 산출 결과와 각 형식의 서포터 치수로부터 A・B치수를 선정합니다.
서포터는 이동단측의 2링크째로부터 2링크마다 설치합니다.
■서포터의 일체형과 분할형
TK형과 TKH형 케이블 베이어 에는, 일체형 서포터와 분할형 서포터의 2 타입이 있어, 분할형 서포터는, 한쪽이 간단하게 분리할 수 있기 때문에, 지지물의 설치, 분리가 용이하게 할 수 있습니다. 구금 부착 호스나 이동거리가 긴 경우, 혹은 지지물의 개수가 많은 경우 등에 사용하시면 편리합니다.
TKS형의 경우
■프레임
칸막이 판의 수량은 최소 필요수 이상으로, 가능한 한 1개소의 구멍에 1개의 케이블 호스가 들어가도록 결정해 주십시오. 덧붙여 케이블 호스의 배열은 좌우의 질량 밸런스도 고려해 주십시오.
케이블·호스의 외경·개수를 기초로 프레임의 최소 필요폭 B'를 계산해, 프레임폭 B≧B'의 서포터를 선정합니다.
・필요 내폭의 산출
D：필요 내폭(소수점 이하는 절상) d：케이블・호스 외경
・프레임 최소 필요폭의 산출
B'：프레임 최소 필요폭 U：칸막이 판 두께 Y: 링크 판 두께
・프레임의 선정
상기의 산출 결과와 각 형식의 프레임 치수 B로부터 프레임을 선정합니다.
프레임과 칸막이 판의 수량
구조는 2개의 연결마다 설치합니다.
구획판의 수량(m)=n×(1개소에 붙는 구획판의 수)
| 사이즈 | B | h | Y | U | E | F | 케이블・호스 최대경 d |
|---|---|---|---|---|---|---|---|
| TKS070 | 100 150 200 | 31 | 10 | 3 | 15 | 13 | 27 |
| TKS095 | 46 | 12 | 4 | 17 | 14 | 42 |
| 사이즈 | 칸막이 판의 최소 필요 수 | ||
|---|---|---|---|
| B=100 | B=150 | B=200 | |
| TKS070 | 0 (5) | 1 (8) | 2 (12) |
| TKS095 | 0 (4) | 1 (7) | 2 (11) |
( ) 안은 설치 가능 최대 수
굴곡 반경 R·강도 선정
능력선도에 의한 선정
능력선도의 이동 스트로크 S는 케이블 베이어의 고정단이 이동 스트로크의 중심 위치(중앙)에 설치되는 경우에 적용됩니다.
각 형식의 능력선도 바탕으로 이동 스트로크, 케이블 호스 질량, 케이블 호스 외경, 케이블 호스 허용 굴곡 반경에서 강도 선정해 주십시오.
형식선정예：TKC형을 선정하는 경우
사용 조건
이동 스트로크: 3m
케이블・호스 질량：4kg/m
케이블・호스 외경：Φ20mm(1개)
케이블・호스 허용 굴곡 반경：160mm

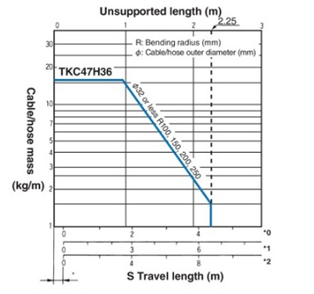

좌표의 가로축 3m와 세로축 4kg/m의 교점을 찾아 이 점을 만족시키는 TKC47H36을 선정합니다.
케이블 및 호스의 허용 굴곡 반경 (r) < 케이블 베이어 의 굴곡 반경 (R)
이 조건을 만족하는 R = 200이 결정됩니다.
따라서, 상기 조건으로부터, TKC47H36W80R200이 됩니다.
속도·가속도 확인
각 품종 및 설치 방법마다의 이동 속도의 허용치를 아래에 나타냅니다. 사용 조건이 허용값을 초과하지 않는지 확인하십시오. (만일 넘고 있는 경우는, 당사에 상담해 주세요)
| TKP | TKC | TKMK/ TKMT |
TKR | TKQ | TK | TKH | TKS | TKI | TKV | |
|---|---|---|---|---|---|---|---|---|---|---|
| 표준 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | 120 | 150 |
| 지지 롤러 | 150 | 150 | 150 | 150 | 150 | 60 | 60 | 60 | － | － |
| 지지판 | － | 60 | － | － | － | － | － | － | － | － |
| 수평 | 60 | 60 | 60 | － | － | 30 | 30 | 30 | － | － |
| U자 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 역 U자 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 하단 이동 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 콤비네이션 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 롱스팬 사양 | * | * | * | － | － | － | － | － | － | － |
| 주행롤러 | － | － | － | － | － | 30 | － | － | － | － |
| 세로 선회 | 60 | － | － | － | － | 60 | － | － | － | － |
| 수평 소용돌이 | 30 | 30 | － | － | － | 30 | － | － | － | － |
※ 롱스팬 사양(*표시)은 카탈로그를 참조해 주십시오.
※－는 적용외입니다.
※TKUA형에 관해서는 당사에 문의해 주십시오.
| TKP | 2G |
|---|---|
| TKC | 3G |
| TKR | 2G |
| TKQ | 4G |
| TK | 1m/sec2 |
| TKS | 1m/sec2 |
| TKH | 1m/sec2 |
| TKI,TKV | 3G |
| TKMK,TKMT | 상담해주세요. |
가속도가 매우 큰 경우는 매우 단시간에 수명이 될 우려가 있습니다. 사용 조건이 위 표를 넘지 않았는지 확인하십시오. (만일, 넘고 있는 경우는 당사에 상담해 주세요)
－참고－ TKMK형, TKMT형 굴곡 반경, 단면치수 비교
오픈 시리즈와 클로즈 시리즈로 굴곡 반경과 내폭 치수가 다른 것이 있으므로 아래 표를 참조하십시오.
| 사이즈 | 굴곡 반경 | 내폭 치수 | 내부 높이 치수 |
|---|---|---|---|
| TKMK47H28 | 55, 75, 100, 160, 200, 250 | 24, 56, - , 104, 152, 192 | 28 |
| TKMT47H26 | - , 75, 100, 160, 200, 250 | - , 56, 80, 104, 152, 192 | 26 |
| TKMK65H42 | 75, 95, 115, 145, 220, 300 | 66, 106, - , 154, 194, 258 | 42 |
| TKMT65H38 | - , 95, 115, 145, 220, 300 | 66, 106, 130, - , 194, 258 | 38.5 |
| TKMK95H58 | 140, 170, 200, 290, 380 | 114, - , 162, 210, 258, 306, 402, 514 | 58 |
| TKMT95H54 (플라 커버 타입) | 140, 170, 200, 290, 380 | 114, 130, 162, - , 258, 306 | 54.5 |
| TKMT95H54 (알루미늄 커버 타입) | 140, 170, 200, 290, 380 | 100~400(1mm마다) | 54.5 |
| TKMK125H72 | 180, 220, 260, 340, 380, 500 | - , 151, - , 247, 359, 407, 455, 503 | 72 |
| TKMT125H68 | - , 220, 260, 340, 380, 500 | 135, - , 183, 247 | 68.5 |
