스냅 커버 체인 선정

1-1. 체인 사이즈 결정

1-1-1. 허용 부하 확인

링크당 부하가 표 1의 허용 부하 이내인지 확인하십시오.

1-1-2. 체인에 작용하는 장력의 계산

  • F = 체인에 작용하는 최대 장력 kN{kgf}
  • m1 = 반송물질량(kg/m)
  • m2 = 체인 개략 질량(kg/m)
  • S = 이송 거리 (스프로킷 중심 거리) (m)
  • S '= 운반물이 미끄러지는 길이(m)
  • μ1 = 체인과 레일의 마찰 계수 [반송 측] (표 2 참조)
  • μ2 = 체인과 레일의 마찰 계수 [리턴측] (표 3 참조)
  • μ3 = 운반물과 체인의 마찰 계수 (표 4 참조)
  • P = 소요 동력(kW)
  • V = 체인 속도(m/min)
  • K = 속도 계수 (표 5 참조)
  • η주) = 구동부의 전달 기계 효율
  • G = 중력 가속도 9.80665m/s 2

주)전송기계 효율은 사용되는 구동장치를 확인해 주십시오.

표 2. 체인과 레일 사이의 구름 마찰 계수(μ1)

윤활 없음 윤활유
0.21 0.14
체인과 레일 사이의 구름 마찰 계수

표 4. 반송물과 체인(플라스틱 커버)의 동마찰 계수(μ3)

반송물의 재질 수지 커버 재질
표준 사양
도전 사양
스틸캔
알루미늄 캔		 0.25
종이팩 0.3
유리병 0.22
플라스틱 용기 0.25
공업제품(금속제) 0.25

주) 윤활 없음의 경우

표 1. 스냅 커버 체인의 허용 부하

사양 허용 부하 kN{kgf}/1 링크
RF06B-SC RS40-SC RS50-SC RS60-SC RS80-SC RS100-SC
표준 사양
NP사양
람다 사양		 0.03
{3}		 0.05
{5}		 0.07
{7}		 0.10
{10}		 0.15
{15}		 0.25
{25}
SS사양 0.03
{3}		 0.05
{5}		 0.06
{6}		 0.09
{9}		 0.15
{15}		 0.25
{25}

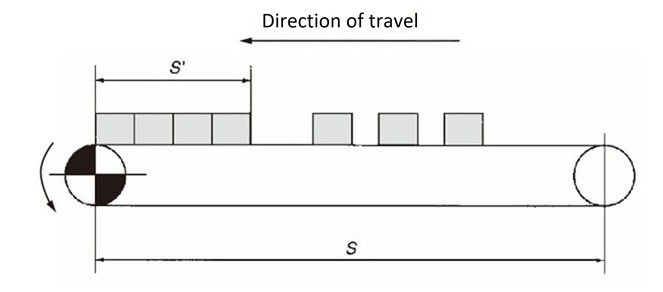

체인 진행 방향

표 3. 체인(플라스틱 커버)과 레일의 마찰계수(μ2)

수지 커버 재질 레일 재질
스테인레스 스틸 초고분자량
폴리에틸렌
표준 사양
도전 사양		 0.25 0.25

주) 윤활 없음의 경우

표 5. 속도계수(K)

체인 속도 m/min 속도 계수 K
15 이하 1
15 ～ 30 1.2
30 ～ 50 1.4
50 ～ 60 1.6

[계산식]

・SI단위(kN)

F =  (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000

・중력 단위(kgf)

F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3

[사용 가능 여부 확인]

체인에 작용하는 최대 장력(F)에 표 5 속도 계수(K)를 곱하여 다음 식을 만족하는지 확인합니다.

이치죠 사용의 경우

F × K ≤ 체인의 최대 허용 장력

니조사의 경우

0.6F × K ≤ 체인의 최대 허용 장력

1-2. 소요 동력의 계산

・SI단위(kN)

P = F・V 60 × η

・중력 단위(kgf)

P = F・V 6120 × η
