기술자료 톱체인 선정
플라스틱롤러 테이블 주행 레일
주) 주행 레일에 대해서는 주행 레일 섹션을 참조하십시오.
2-1. 반송측 주행 레일 (ST형, RT형)

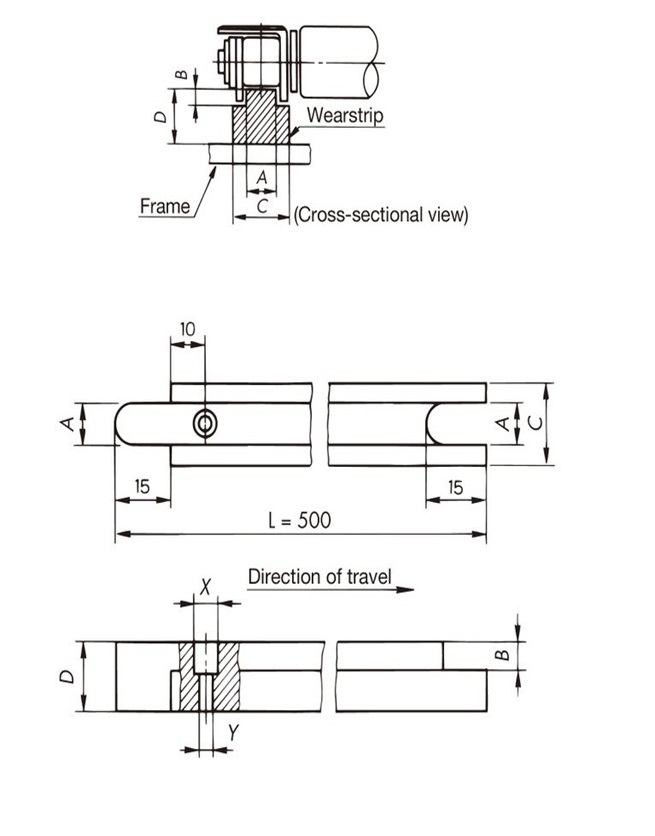

2-1-1. 플라스틱롤러 테이블 1열 사용의 경우
| 사이즈 | 치수 | 장착 나사 | 재질 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | X: 깊이 | Y | |||
| ST300 | 4 | 2.7 | 9.5 | 10 | Φ3.2：3 | Φ1.8 | M1.6 냄비 작은 나사 | P레일 초고분자량 폴리에틸렌 |
| RT300 | 1.6 | |||||||
| ST400 | 7 | 3.1 | 12 | 10 | Φ4.0：4 | Φ2.2 | M2 냄비 작은 나사 | |
| RT400 | 1.7 | |||||||
| ST500 | 8.5 | 3.5 | 15 | 10 | Φ6.0：4 | Φ3.2 | M3 냄비 작은 나사 | |
| RT500 | 2 | |||||||
| RT600 | 11.7 | 2.6 | 19 | 10 | Φ6.0：4 | Φ3.2 | M3 냄비 작은 나사 | |

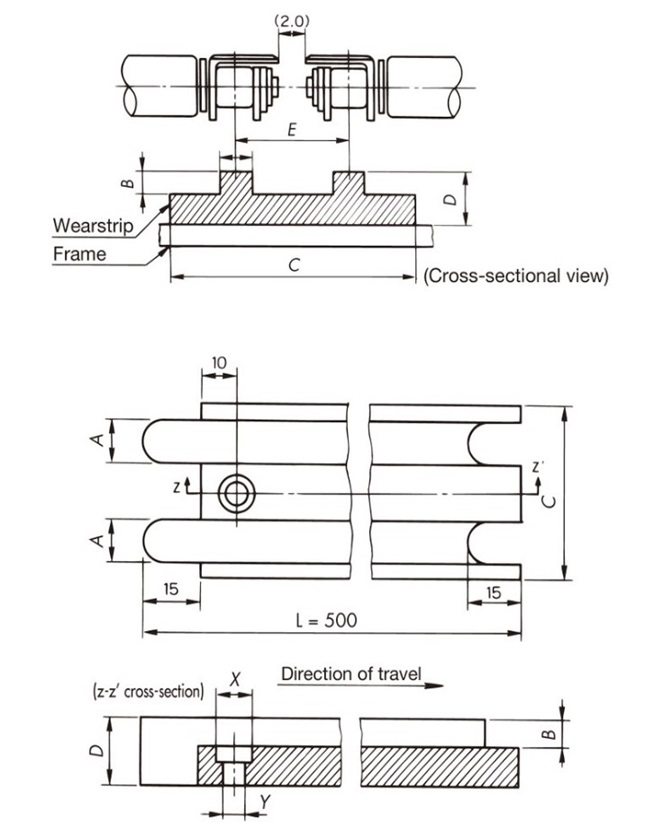

2-1-2. 플라스틱롤러 테이블 ST형 다열 사용의 경우
| 사이즈 | 치수 | 장착 나사 | 재질 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | X: 깊이 | Y | |||
| ST300 | 4.0 | 2.7 | 26 | 10 | 16.5 | Φ8：5 | Φ4.2 | M4 냄비 작은 나사 | P레일 초고분자량 폴리에틸렌 |
| ST400 | 7.0 | 3.1 | 36.5 | 10 | 24.5 | ||||
| ST500 | 8.5 | 3.5 | 43.5 | 10 | 28.5 | ||||

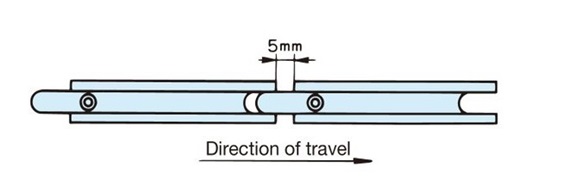

2-1-3. 주행 레일 설치 방법
- ・ 주행 레일은 프레임에 베타 받으십시오.
- ・ 주행 레일은 초고분자량 폴리에틸렌을 사용하므로 온도, 습도에 의한 신장이 크기 때문에, 프레임에의 고정은 단부 1개소 나사 고정으로 해, 접합부는 5mm 정도의 스키마를 열어 주세요.
- ・ 주행 레일의 양 사이드를 스틸, 또는 스테인리스의 각재 등으로 가이드해 주십시오.
주)
- a부: 플라스틱롤러 테이블의 플라스틱롤러 부와 간섭하지 말 것.
- b부: 인접한 톱체인 등과 간섭하지 말 것.
※선팽창계수
- 플라스틱 레일 (P레일), PLF레일：20×10-5 /℃
- M레일: 9×10 -5 /℃
주)
- 1. 플라스틱 레일의 사용 온도 범위
플라스틱 레일 (P레일), PLF레일: -20~60℃
M레일：-20～80℃ - 2. 증기가 걸리는 조건에서는 플라스틱 레일을 사용하지 마십시오.
2-2. 리턴측 주행 레일

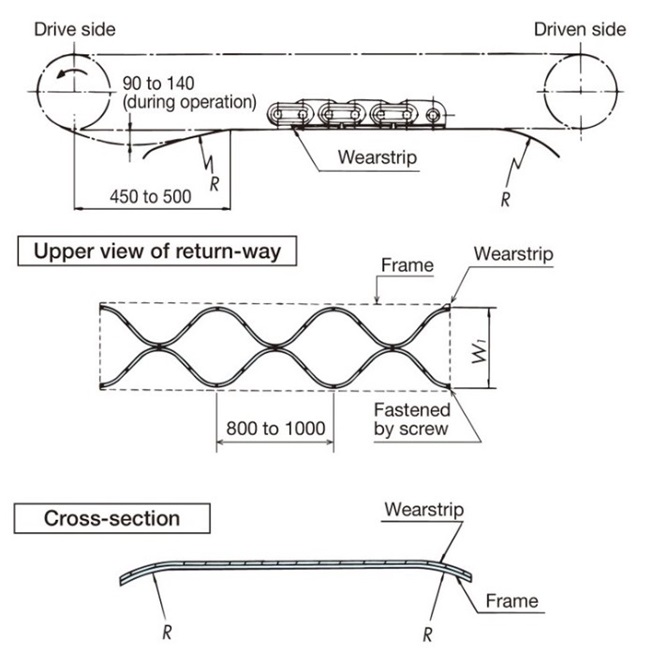

2-2-1. ST형, RT형 공통
- ・ 주행 레일의 양단부는 아래 표의 굽힘 R로 해 주십시오.
사이즈 굽힘 R ST300, RT300, RT400, RT500, RT600 200이상 ST400 250 이상 ST500 300 이상 - ・운전중에 구동 스프로킷 아래에 위 그림과 같이 체인에 처짐이 나오도록 해 주십시오.
- ・ 주행 레일은 특정 열의 플라스틱롤러 부가 마모되지 않는 형상으로 합니다.
- ・ 주행 레일 폭 W1은 C1(유효 폭)-10으로 합니다.
- ・ 주행 레일은 초고분자량 폴리에틸렌을 사용해 주십시오.
2-2-2. 톱체인 액세서리 사용

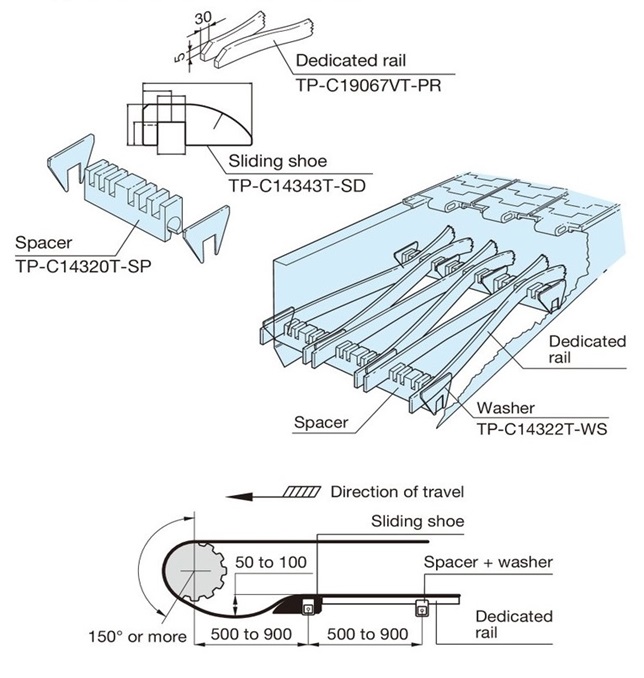

- (1) 슬라이딩 슈 (TP-C14343T-SD), 스페이서 (TP-C14320T-SP) 사용

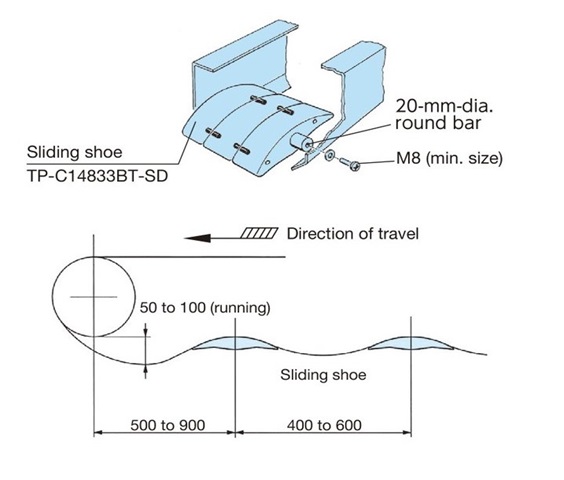

적용 체인... 플라스틱롤러 테이블 RT형 - (2) 슬라이딩 슈 (TP-C14833BT-SD) 사용
적용 체인... 플라스틱롤러 테이블 ST300, ST400, RT형
