기술자료 톱체인 취급

4-1. 스프로킷 취급

플라스틱모듈러체인에 사용하는 구·종동 샤프트는 특수한 예(고정폭 타입, TOD와의 직교 등)를 제외하고 일반적으로 각 샤프트를 권장합니다.

체인은 온도 변화에 의해 팽창 수축하기 때문에 스프로킷이 폭 방향으로 가로 이동할 수 있도록 자유롭게 설치합니다.

단, 체인의 사행 방지를 위해, 구·종동 샤프트 모두, 중앙부 1개(또는 2개)의 스프로킷을 세트 스크류 또는 세트 칼라, 육각 구멍 부착 볼트로 고정합니다.

각 샤프트에 스프로킷을 설치할 때는 각인 이나 마크를 기준으로 하여 방향이나 치아의 위치를 일정하게 맞추십시오.

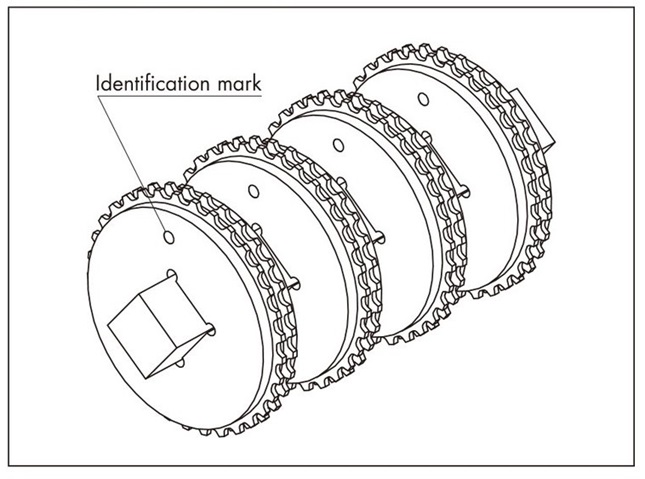

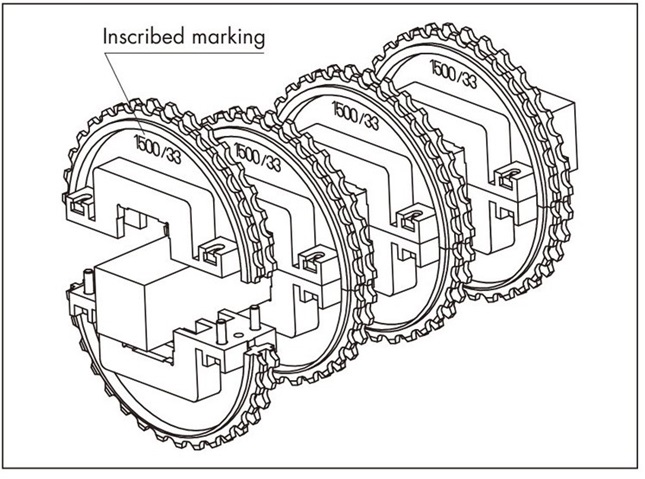

4-1-1. 스프로킷의 위상 맞춤

각인이나 마크를 맞추어 샤프트에 설치해 주십시오.

4-1-2. 체인의 팽창·수축

플라스틱 플라스틱모듈러체인은 수지제이므로 온도 변화에 따라 팽창 수축합니다.

체인의 선팽창률 기준은 20℃를 기준으로 12×10^-5 (/℃)입니다.

호칭폭의 팽창량(⊿W)은 아래식에 의해 구해집니다.

⊿W = 체인 호칭 폭 × (사용 분위기 온도 - 20) × 12 × 10^-5

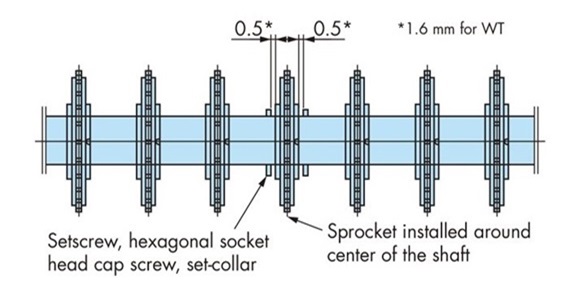

4-1-3. 스프로킷 고정

스프로킷은 체인과 컨베이어의 선팽창차, 체인과 스프로킷의 설치 오차를 흡수하기 위해, 샤프트와는 루즈 피트로 하고 있습니다만, 체인의 사행을 방지하기 위해 중앙 부근의 1개의 스프로킷의 양측에 약 0.5 mm(WT의 경우：1.6 mm)의 스키마를 끼워, 세트 스크루를 붙이고, 세트 스크루

4-1-4. 체인 설치

스프로킷의 피치를 소정의 장착 피치에 맞추고 체인을 감습니다.
