기술자료 톱체인 취급
4-2. 스프로킷, 샤프트, 베어링 유닛의 선정
아래 표 10~24 「샤프트의 능력선도」 및 「샤프트 사양과 상용하는 베어링 유닛」(제품 페이지 참조)에서 사용 조건을 만족하는 샤프트, 베어링, 스프로킷을 선정해 주십시오.
주) 사용하는 베어링(베어링 내경)에 따라서는 체인폭 1m당 작용장력 F'를 제한하고 있습니다.

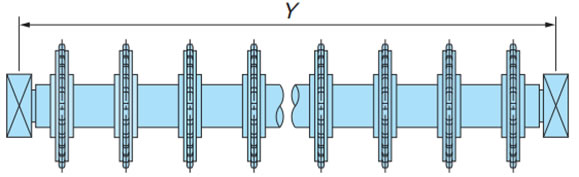

체인 폭 1m 당 작용 장력 F '와 베어링 유닛지지 스팬의 관계
1) 베어링 지지 스팬 Y와 체인 폭 X의 관계는 40, 50, 60사각 샤프트의 경우
「Y = X + 150(mm)」를 기준으로 해 주십시오.
주)사용온도범위：-20～80℃

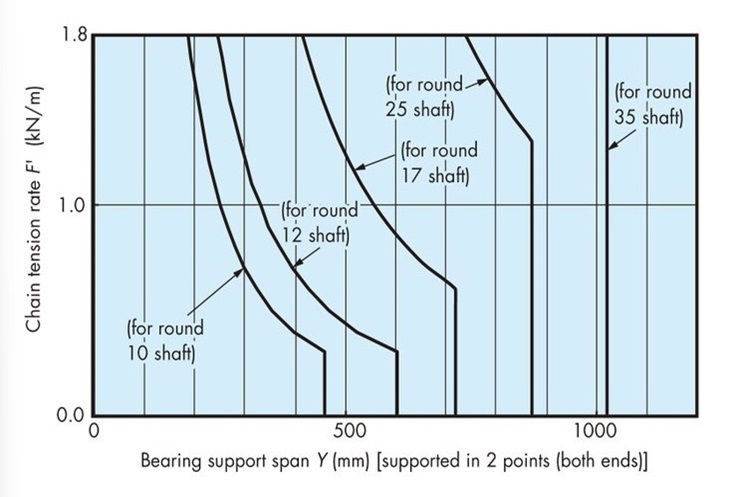

표 10. WT0405-W형/샤프트의 능력선도

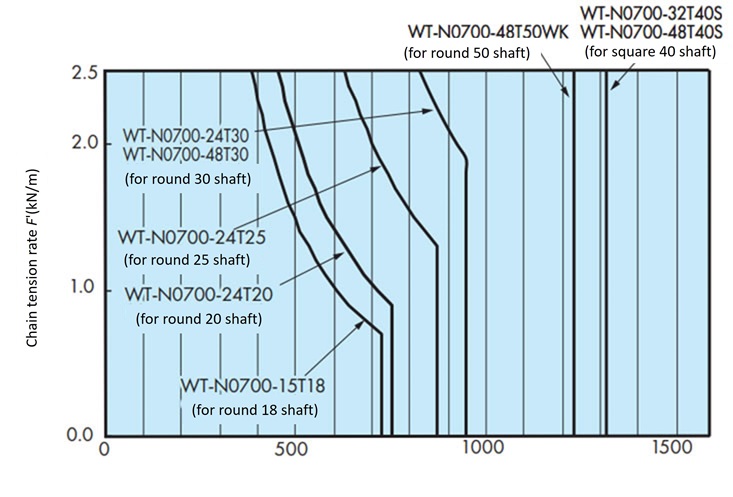

표 11. WT0705-W형/샤프트의 능력선도

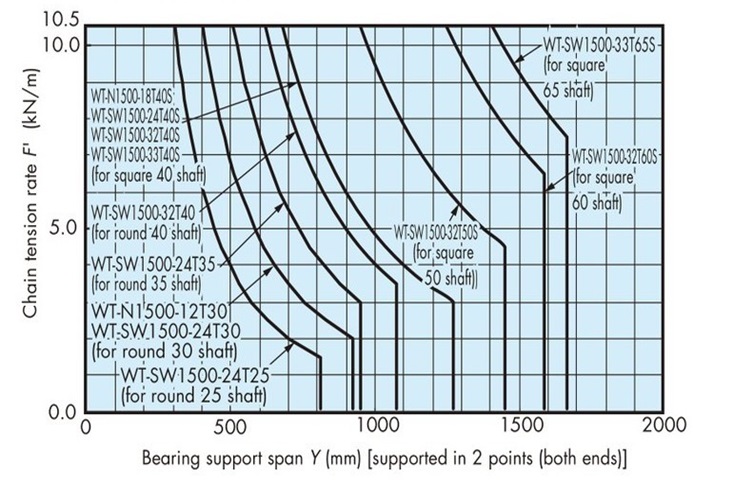

표 12. BT5형, WT1500, WT1510, 3000 시리즈/샤프트의 능력선도

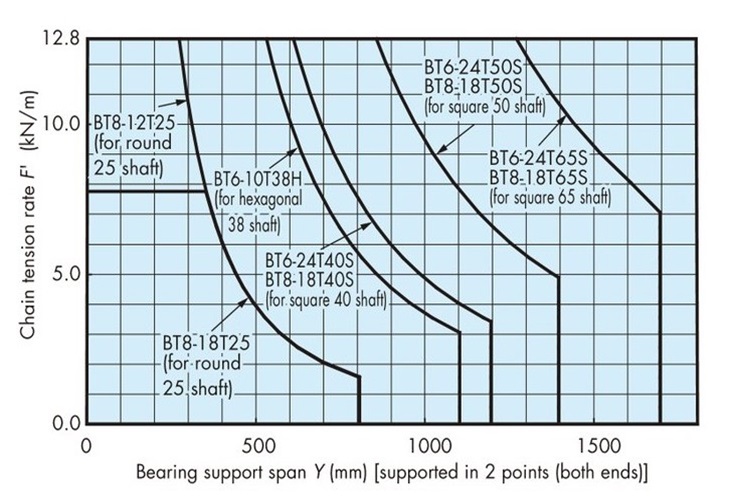

표 13. BT6형, BT8형/샤프트의 능력선도
표 14. WT1907-K형/샤프트의 능력선도

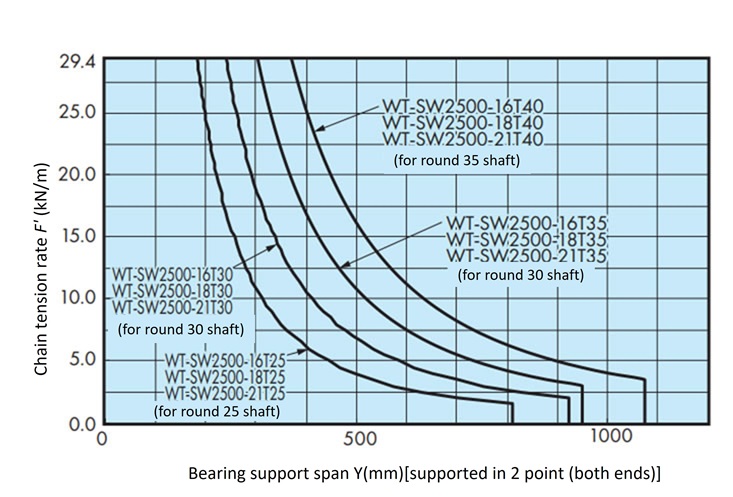

표 15. WT2500 시리즈/샤프트의 능력선도

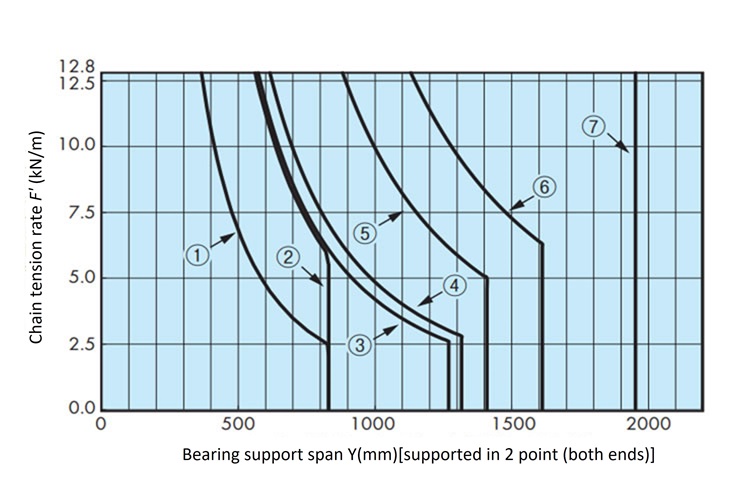

표 16. WT2250, WT2510, WT2520, BTC8S/샤프트의 능력선도
- (1) WT-SW2250-16T30
WT-SW2510-18T30
(원형 30 샤프트 용) - (2) WT-SW2250-16T40
WT-SW2510-18T40
WT-N2520-18T40
(원형 40 샤프트 용) - (3) WT-N2520-18T38S
(사각형 38.1 샤프트 용) - (4) WT-N2520-18T40S
WT-SW2250-16T40S
WT-SW2510-18T40S
(사각 40 샤프트 용)
- (5) WT-N2520-18T51S
(사각 50.8 샤프트 용) - (6) WT-N2520-18T60S
(사각 60 샤프트 용) - (7) WT-N2520-22T90S
(사각 90 샤프트 용)

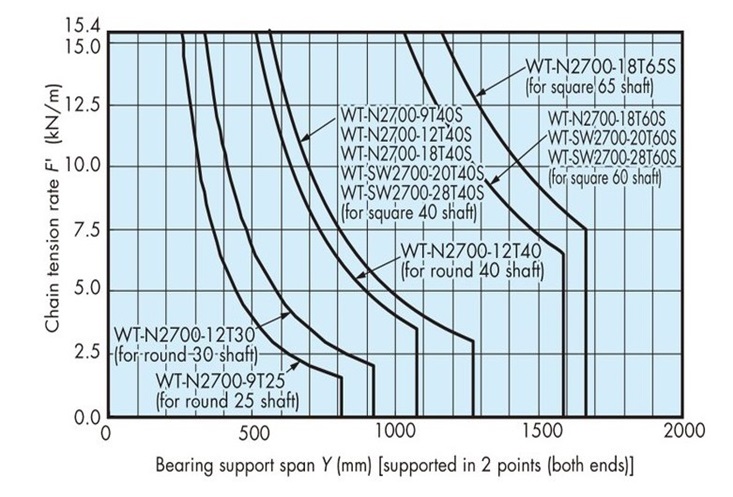

표 17. WT2700 시리즈/샤프트의 능력선도

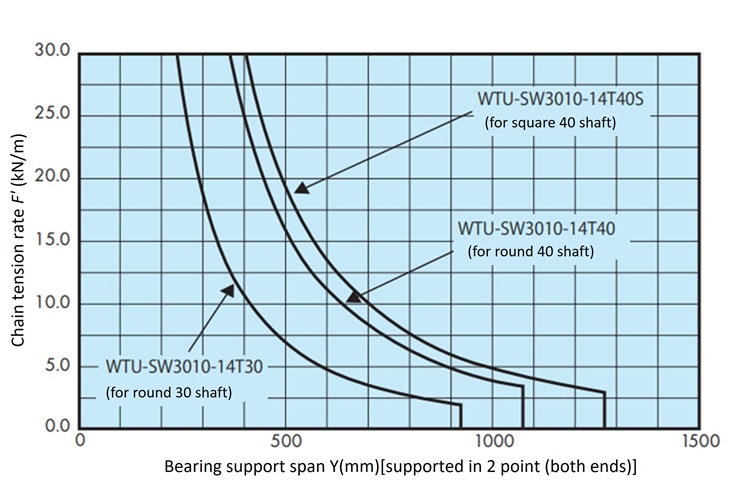

표 18. WTU3015T-K형/샤프트의 능력선도

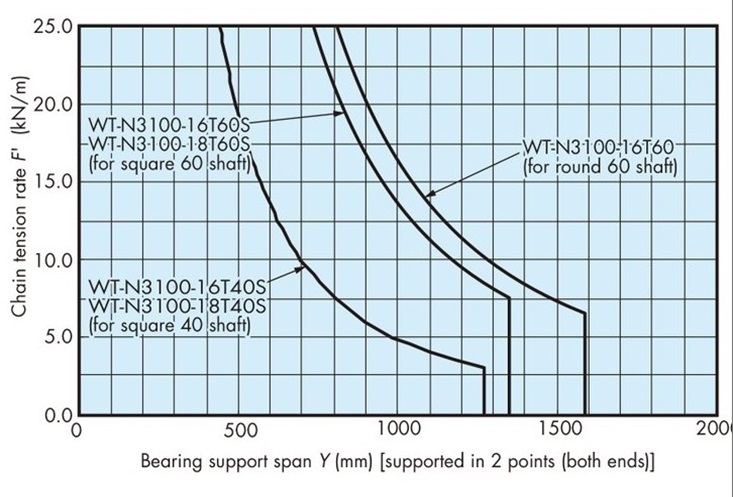

표 19. WT3100 시리즈/샤프트의 능력선도
표 20. WT3816-K형/샤프트의 능력선도

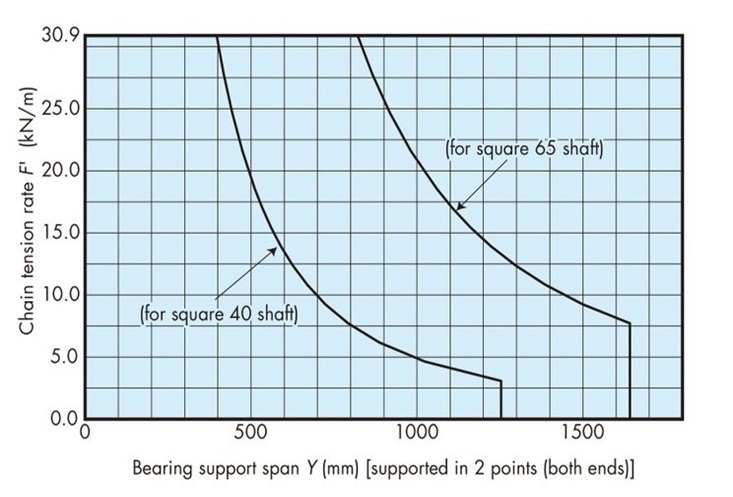

표 21. WT3827-K형/샤프트의 능력선도

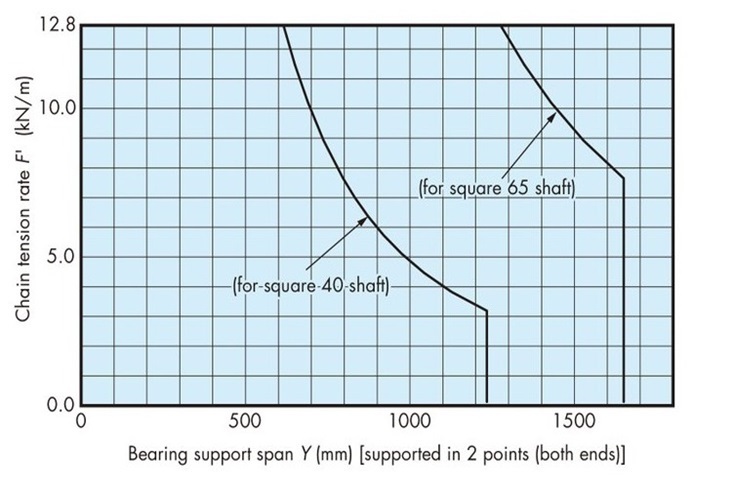

표 22. WT3835-K형/샤프트의 능력선도

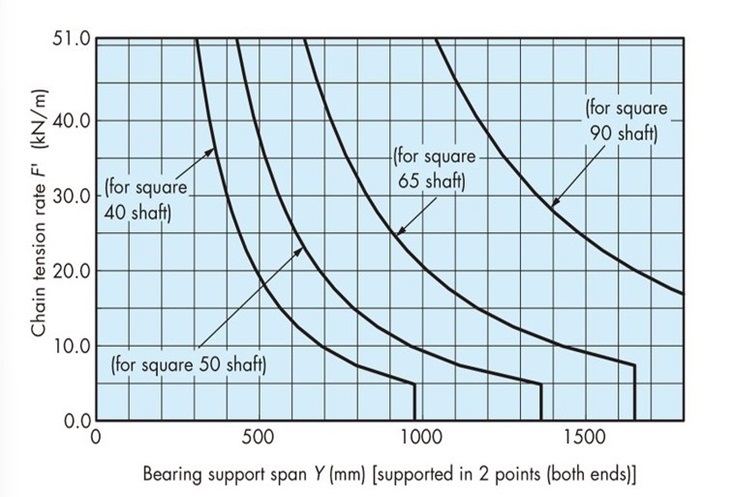

표 23. WT5707-K형/샤프트의 능력선도

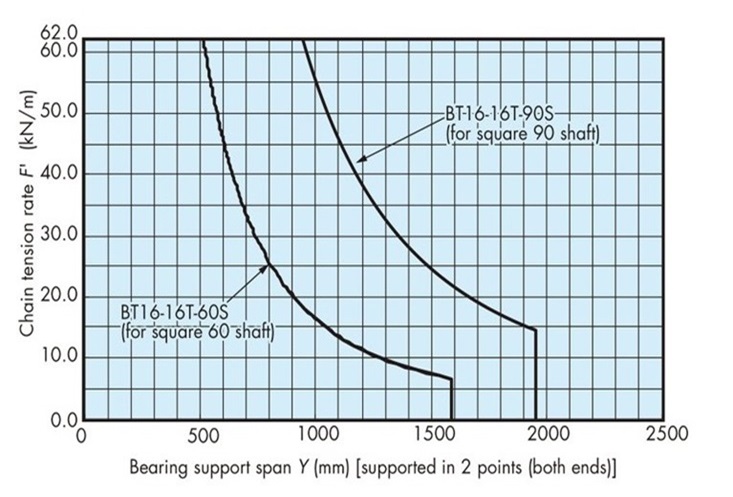

표 24. BTH16형/샤프트의 능력선도
