기술자료 소형 컨베이어 체인 취급
프리 플로우 체인 사용상의 유의점
1. 배속체인 (스냅 커버 부착 공통)
- (1) 추천 컨베이어 기장은 15m 이하입니다.
- (2) 플라스틱롤러의 경우, 기름이나 물이 닿는 분위기에서의 사용은 피해 주십시오. (배속 기능을 저하시킬 우려가 있습니다.)
- (3)팔레트나 워크를 낙하시키거나, 위에서 누르고 체인에 충격이나 압력을 가하는 사용 방법은 피해 주세요.
- (4) 플라스틱롤러 부착 배속체인은 무윤활로 사용해 주십시오. 기대 수명을 만족하지 않는 경우는 람다 사양을 검토해 주십시오.
- (5) 스틸 롤러에는 마찰 계수의 이상 상승 방지를 위해 급유가 필요합니다.

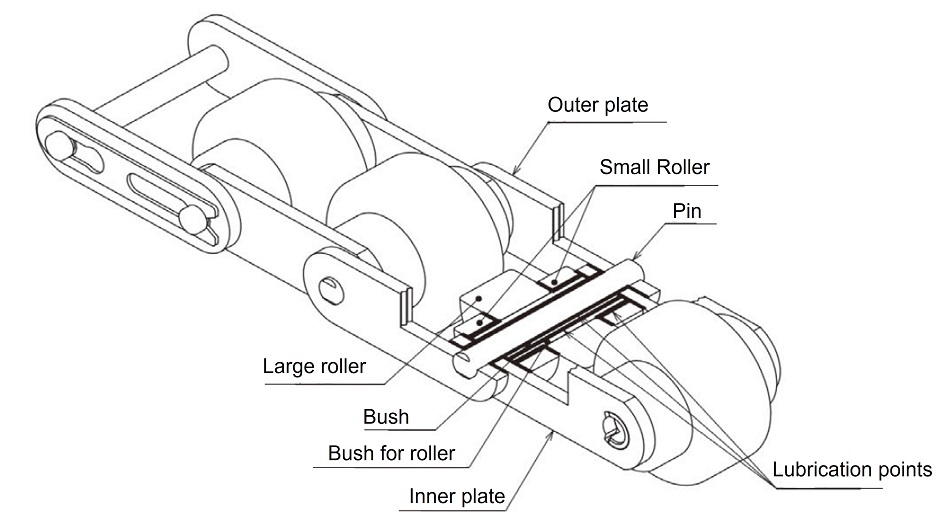

또, 경년 열화에 의해, 스프로킷 굴곡부나 반송부의 대경, 소경 롤러 사이에서 이음이 발생했을 경우, 핀~부시간, 대경 롤러~소경 롤러 사이에 SAE10~20의 기름을 급유해 주십시오. 급유 방법은 스프레이식 급유기나 브러시 칠 등으로, 급유가 필요한 개소에 기름이 닿도록 급유해 주세요. 또한, 반송물로의 오일의 전이에 의해 문제가 생기는 경우는 롤러의 외주에 부착된 오일을 닦아내 주십시오.
람다 사양은 핀~부시 사이에서의 이음의 발생을 억제할 수 있으므로, 급유를 할 수 없는 개소나 급유를 싫어하는 개소에 있어서 사용을 검토해 주십시오.

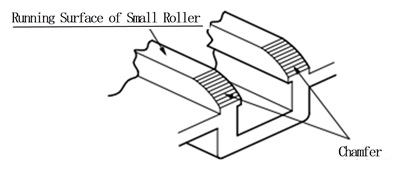

- (6) 반송측 프레임 단부 상면의 가공
체인의 소경 롤러 주행면에 모따기를 실시해 주십시오.

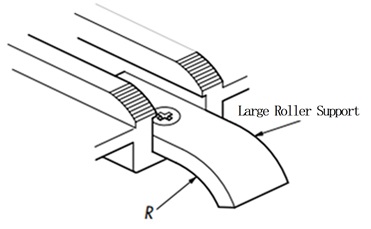

- (7) 대경 롤러 수용
종동측 단부에 「대경 롤러 수용」을 설치함으로써 모따기부에서 체인(대경 롤러)의 침입을 방지할 수 있습니다.
- (8) 컨베이어와 컨베이어 사이의 처리 (직선 이동)
컨베이어의 이송부에는, 팔레트를 안정된 상태로 반송하기 위해서 「팔레트 수용 롤러」로서 프리 롤러나 모터 롤러를 설치해 주십시오.

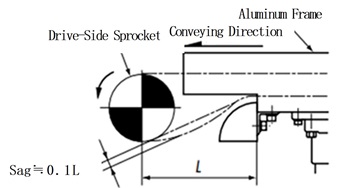

- (9)테이크업(1)
테이크업량ℓ = 체인 피치 × 2배 + 여유길이
운전시에 구동측 스프로킷의 하부 체인에 약간의 처짐(처짐은 스팬의 10% 정도)을 할 수 있도록 해 주십시오.
처짐량이 커지면 테이크업 조정하거나 체인을 잘라 주십시오.
체인의 처짐
단위:mm 사이즈 보통 처짐 최대 처짐 RF2030 25 75 RF2040 35 105 RF2050 40 120 RF2060 50 150 RF2080 65 190 이쪽의 배속 컨베이어 설계 자료에 근거한 경우의 처짐입니다.

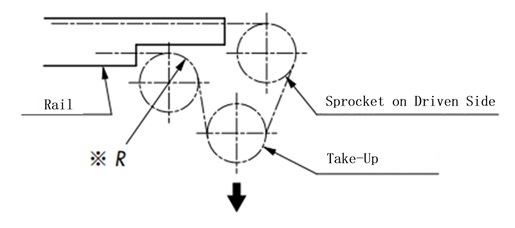

- (10)테이크업(2)
전후에 컨베이어가 있어, 전 페이지와 같은 테이크업을 설치할 수 없는 경우는, 아래 그림을 참고해 주세요.
단, 스냅 커버 부착 배속체인의 경우는 ※R치수를 리턴 가이드(치수도 참조)의 R치수보다 크게 해 주십시오.
- (11) 스프로킷과 축
구동 스프로킷...키 부착으로 좌우의 스프로킷은 위상 맞추어 주십시오.
테이크업 스프로킷...키 없음(프리)으로 좌우 별개의 축으로 합니다.
다른 스프로킷... 키 없음 (무료)
⚠ 반송물을 체인에 직접 올려놓으면 반송물에 대경 롤러의 흔적이 붙어 있으므로 주의해 주십시오.
*RF2030VRPUA, UB(우레탄 라이닝 롤러)는, 반송물을 체인에 직재시켜도, 비교적 롤러의 흔적은 붙기 어려운 사양입니다.
2. 스냅 커버 배속체인
- (1)스냅 커버는, 엔지니어링 플라스틱 제이므로 정중하게 취급해 주세요.
- (2) 스냅 커버는 외부 링크 용과 안쪽 링크 용의 2 종류가 있으므로 잘못 설치하지 마십시오. (아래 그림)
(스냅 커버는 체인에 조립하여 출하하고 있습니다.)
외부 링크용 스냅 커버
안쪽 링크 용 스냅 커버

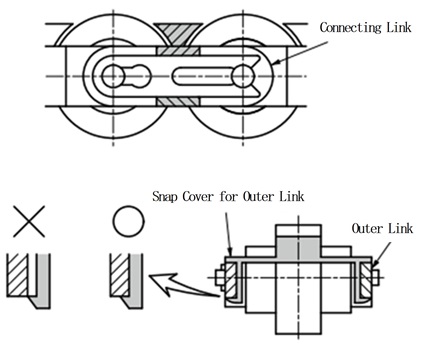

- (3) 체인을 연결할 때는 전용 연결 링크를 사용하여 연결 후 외부 링크용 스냅 커버를 플레이트의 노치부에 올바르게 설치하십시오. (아래 그림)
- (4) 만일 취급 시 스냅 커버가 파손된 경우는 스냅 커버를 신품으로 교환해 주십시오.
