배속체인 컨베이어 설계 자료 이하의 치수를 참고로 제작, 시공해 주십시오

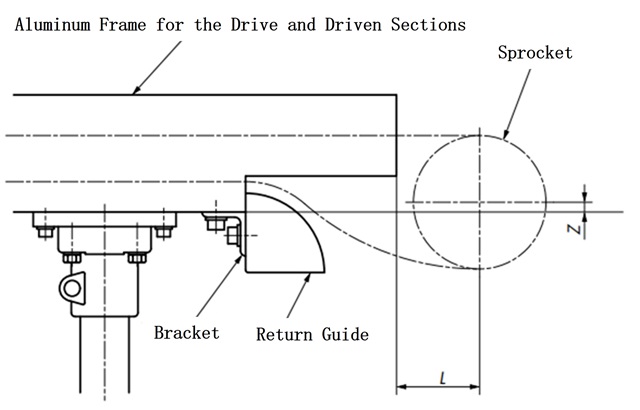

1. 컨베이어 양단부와 스프로킷의 위치

コンベヤ両端部とスプロケットの位置
표 16
사이즈 & 롤러 형식 레일 번호 Z L
RF2030VRP RF2030VRP-R2
RF2030VRP-R2S		 21.3 40
RF2040VRP RF2040VRP-R2
RF2040VRP-R2S		 14.7 50
RF2050VRP RF2050VRP-R2
RF2050VRP-R2S		 16.1 60
RF2050VRP-R2HS 76.2 60
RF2060VRP RF2060VRP-R2
RF2060VRP-R2S		 14.9 70
RF2080VRP RF2080VRP-R2S 24 100

2. 알루미늄 프레임의 가공 치수

표 17의 RF2050VRP-R2HS 레일에는 구동/종동부용 알루미늄 프레임이 없습니다.

표 17의 치수를 참고하여 중간 프레임을 추가 가공해 주십시오.

アルミフレームの加工寸法
표 17
사이즈 & 롤러 형식 RF2050VRP
레일 번호 RF2050VRP-R2HS
X(구동측) 340
X(종동측) 120
Y 30

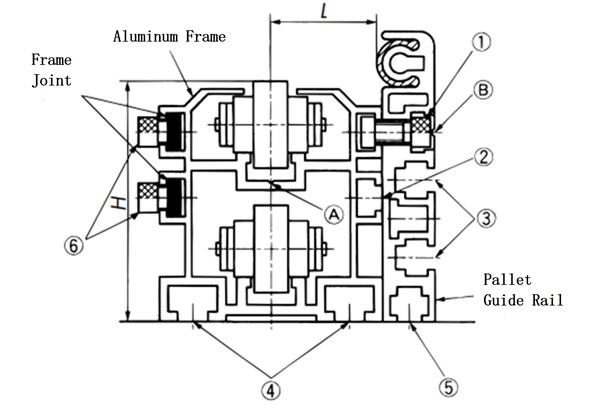

3. 설치 볼트 컨베이어 높이

取付ボルト・コンベヤ高さ
표 18
프레임 (1) (2) (3) (4) (5) (6) H L
RF2030VRP-R2
RF2030VRP-R2S		 M6×10 M6 M5 M6 M5 M6×8 61.5 14.5
RF2040VRP-R2
RF2040VRP-R2S		 M6×12 M6 M6 M8 M6 M6×8 68 28.5
RF2050VRP-R2
RF2050VRP-R2S		 M8×20 M8 M8 M10 M8 M8×10 82.5 36
※RF2050VRP-R2HS M8×20 M8 M8 M10 M8 M8×10 142.5 37
RF2060VRP-R2
RF2060VRP-R2S		 M8×20 M8 M8 M10 M8 M8×10 95 44.5
RF2080VRP-R2S M8×25 M8 M8 M10 M8 M8×12 130 47
  • 1) 알루미늄 프레임 사이의 정렬
    위 그림 화살표(A)의 V홈을 기준으로 위치를 맞추고 표 18(4)의 볼트로 베이스에 고정해 주십시오.
  • 2) 알루미늄 프레임 연결
    정렬 후 프레임 조인트로 고정할 수 있습니다.
    ※프레임 조인트는 알루미늄 프레임간의 위치 맞춤용이 아닙니다.
  • 3) 팔레트 가이드 레일 설치
    그림 화살표(B)의 V홈의 위치에 필요한 크기의 구멍을 뚫고 표 18(1)의 육각 볼트로 설치해 주십시오.
  • 4) 위 표의 ※표시는 알루미늄 프레임과 팔레트 가이드 레일 에는 60mm의 높이 차이가 생깁니다.
    팔레트 가이드 레일 아래에 높이 조정 색상을 넣어 사용하십시오.

4. 컨베이어 다리 피치

반송물질량과 표 19의 단면 2차 모멘트에 의해 결정해 주십시오. 단, 단면 2차 모멘트에 관계없이 프레임 연결부는 다리로 받도록 설계해 주십시오.

コンベヤ脚ピッチ

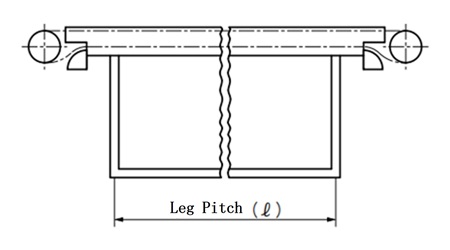

다리 피치를 구하는 방법 (ℓ)

脚ピッチの求め方
  • I = 단면 2 차 모멘트 (cm 4) (표 19 참조)
  • W = 적재 질량(kg/m)
  • δ = 편향(2mm)
  • E = 7.0 × 10 3 (kg/mm 2)

주) 적재질량(W)은 체인을 2개 병렬로 사용하기 때문에 부하의 언밸런스를 고려하여 적재질량의 (0.6W)로 합니다.

표 19
분류 프레임 형번 단면 2차 모멘트(I)
cm 4
알루미늄 프레임 RF2030VRP-R2 17.127
RF2040VRP-R2 40.185
RF2050VRP-R2 84.039
RF2060VRP-R2 135.137
스틸 레일 부착
알루미늄 프레임		 RF2030VRP-R2S 17.821
RF2040VRP-R2S 44.312
RF2050VRP-R2S 95.623
RF2050VRP-R2HS 442.093
RF2060VRP-R2S 171.761
RF2080VRP-R2S 360.726

※구동・종동부용 프레임도 단면 2차 모멘트(I)는 상기와 같습니다.

5. 스틸 레일 부착 알루미늄 프레임

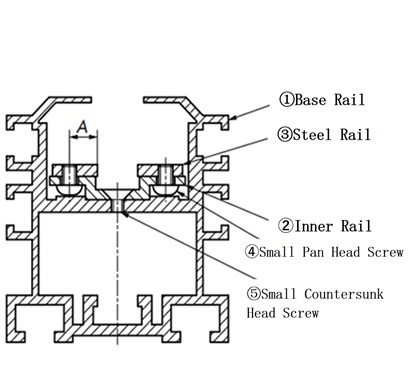

1) 단면 구조

RF2030VRP

断面構造

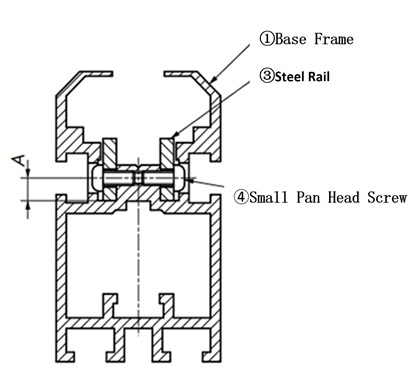

RF2040VRP～RF2080VRP

断面構造
프레임 형번 스틸 레일(품번 3) 스틸 레일 장착 나사
(품번 4)
십자구멍부착 나베소나사		 내부 레일 장착 나사
(품번 5)
십자 구멍 부착 사라 소나사
중간용 구동·종동용 치수
(판 두께×폭)		 A치수
RF2030VRP-R2S RF2030VRP-R1SK, -R1SJ 3×13 4.75 M3×7 -
RF2040VRP-R2S RF2040VRP-R1SK, -R1SJ 3×13 8.4 M4×5 M4×6
RF2050VRP-R2S RF2050VRP-R1SK, -R1SJ 3×13 8.4 M4×6 M4×6
RF2050VRP-R2HS - 3×13 8.4 M4×6 M4×6
RF2060VRP-R2S RF2060VRP-R1SK, -R1SJ 3×13 8.4 M4×6 M4×6
RF2080VRP-R2S RF2080VRP-R1SK, -R1SJ 6×16 10.5 M5×8 M6×10

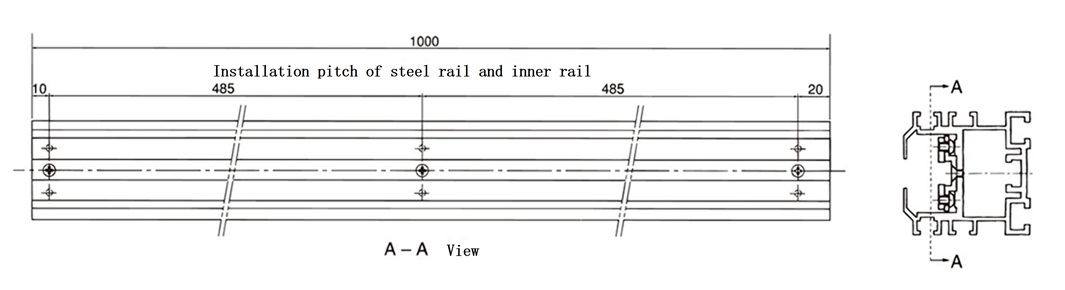

2) 중간용 프레임 조립도

中間用フレーム組立図

3) 구동부용, 종동부용 프레임 조립도

駆動部用、従動部用フレーム組立図
  • ・RF2050VRP-R2HS에는 구동・종동부용 프레임이 없습니다.
  • ・위 그림의 우단부의 하측에는, 절입 가공이 실시되어 있습니다. (RF2030VRP-R1K의 예)

4) 스틸 레일 부착 알루미늄 프레임 취급 유의점

  • 1. 스틸 레일 부착 알루미늄 프레임을 절단하여 사용하는 경우
    • (1) 프레임 중앙부 또는 나사부 이외를 절단합니다.
    • (2) 절단한 면에 발생한 버 등은 제거합니다.
    • (3) 절단한 면으로부터 15~30mm의 곳에서 스틸 레일과 이너 레일, 및 이너 레일과 본체 프레임을 나사 고정 고정합니다.
    • (4)가공은 모두 부품 단체로 실시해, 가공에 의해 발생한 발리·키리코등은 완전하게 제거해 재조립을 실시합니다. 45° 절단부도 엇갈리지 않도록 하십시오.
  • 2. 프레임 연결의 경우
    프레임 연결 후, 스틸 레일의 맞물림면에 단차(세로, 가로 방향)가 있는 경우는, 체인의 롤러가 걸리지 않도록 약간의 모따기를 실시해 주십시오.
