기술자료 취급
200 시리즈 취급 주의
- 1. 내륜 없는 타입입니다. 캠 클러치를 직접 축에 끼워 사용하므로, 축이 캠 클러치와 맞물리는 부분은 담금질 경화(표면 경도: 56~60HRC, 담금질 깊이: 1.5mm 이상) 제품 페이지(여기)의 C치수로 연삭 마무리해 주십시오. 길이 50mm 당 0.01mm 이내의 테이퍼로 억제하고 마무리면 아라사는 1.5S 이하로하십시오.

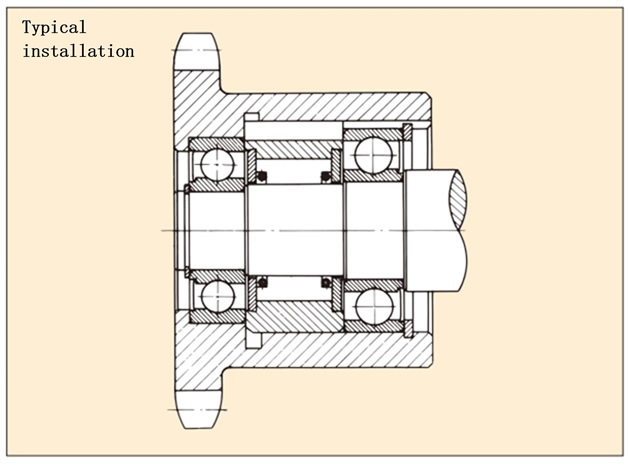

- 2. 설치 시에는 캠 클러치의 양측에 베어링을 내장하여 축과 외륜의 심출의 역할 및 외륜 또는 축에 걸리는 레이디얼 하중을 받는 역할을 하십시오. (설치 예 참조)
한쪽에만 베어링을 넣을 수 없는 경우에도 2개 사용해 주십시오.
- 3. 클러치를 축에 끼울 때는 캠 클러치의 석방에 있는 화살표 방향으로 축을 돌리면서 조용히 밀어 주십시오. 캠 클러치의 석방이나, 축을 해머등으로 두드리는 것은 절대로 피해 주세요.
- 4. 외륜의 외경 치수는 동일한 외경의 베어링과 동일한 호 치수로 완성됩니다. 설치할 구멍의 치수 공차는 H6 또는 H7을 권장합니다.
- 5. 키는 JIS B1301-1959(구 JIS) 평행키 2종을 사용해 주십시오. 키 치수는, JIS로 규정하고 있는 축경과 키의 관계대로가 아닌 형번 있으므로, 주의해 주십시오.
- 6. 캠 클러치를 넣는 하우징에 키 누름용 세트 볼트를 설치하는 경우, 키를 너무 강하게 누르면 캠 클러치의 외륜에 왜곡이 나오고 작동 불량의 원인이 되므로 주의해 주십시오.
- 7. 인덱싱과 함께 사용하는 경우 오일 윤활을 권장합니다. 인덱싱용 오일을 사용해 주십시오.
- 8. 축과 클러치 하우징의 동심성은 0.05mm(TIR) 이내로 하십시오.
- 9. 캠 클러치에 스러스트 하중이 걸리는 경우는 별도 스러스트 하중을 받는 것을 설치해 주십시오.
- 10. 700 r/min 이상으로 연속 공전을 하는 경우, 발열에 주의해 주십시오. 클러치 외륜 부의 온도가 70℃ 이상이 되는 경우에는 충분한 수명을 기대할 수 없습니다. 다른 시리즈를 선택하거나 사용 조건을 변경해야 합니다.
- 11. 윤활 및 유지보수는 여기를 참조하십시오.
