기술자료 클러치 윤활
윤활 및 유지보수
추천 윤활유 및 그리스
적절한 윤활은 캠 클러치에 장시간 충분한 기능을 발휘시키는 데 필요한 유지 보수입니다. 용도에 적합한 올바른 윤활을 아래의 기재대로 실시해 주십시오.
1. 캠 클러치용 오일
| 사용법 | 오버런닝 또는 백스톱 | 인덱싱 | ||
|---|---|---|---|---|
| 허용 회전 속도의 1/3 이하 주위온도 30℃ 이하 |
허용 회전 속도의 1/3 이상 또는 주위온도 30℃ 이상 |
|||
| 기름 유명 상표 | 쉘 루브리칸츠 재팬 | 터보 오일 T32, 리무라 D10W, 게르코 ATF |
리무라 D30 | - |
| ENEOS | DTE 오일 라이트, 멀티퍼퍼스 ATF, ATF220 FBK 터빈 32, 자동 D2, FBK 오일 RO32, RIX 터빈 32, ATFII(N) |
FBK 오일 RO68 | - | |
| 이데미츠 코산 | 다프니 터빈 오일 32, 아폴로일 ATF-DX |
아폴로일 디젤 모티브 S-330CF | 더프니 오일 CR10 | |
| 코스모 석유 루브리칸츠 | 코스모 터빈 슈퍼 32, 코스모 터빈 32, 코스모 ATF2 |
코스모디젤 CF30 | - | |
| 삼화화성 | - | - | 서믹 아크틱 오일 라이트 | |
2. 캠 클러치용 그리스
| 그리스 | 적용 클러치 | 쉘 루브리칸츠 재팬 | ENEOS | 협동 유지 | 엑손모빌 재팬 | 코스모 석유 루브리칸츠 |
|---|---|---|---|---|---|---|
| 만능 그리스 Li계 | 일반용 | 쉘가다스 S2 V125J 2 (S), 선라이트 그리스 2 |
마르티녹 그리스 2 | 유니루브 No.2 | - | 다이나맥스 슈퍼 No.2 |
| BS 시리즈 BR 시리즈 |
쉘가다스 S2 V125J 1 (S), 선라이트 그리스 1 |
마르티녹 그리스 1 | 말템프 PSNo.1 | - | 다이나맥스 슈퍼 No.1 |
|
| BB 시리즈 ML 시리즈 |
- | - | - | 비콘 325J | - |
- 1. 극압 첨가제가 들어 있는 윤활유(지방)의 사용은 피해 주십시오.
- 2. 상기 그리스 윤활의 경우, 캠 클러치가 올바르게 기능할 수 있는 사용 주위 온도 범위는 -5℃~40℃입니다. 이것을 초과하는 온도 조건의 경우는 당사에 상담해 주십시오.
- 3. 캠클러치용 순정윤활유(지방)를 준비하고 있으므로 이용해 주십시오.
| 순정 윤활유(지방) | 용량 | 용도 |
|---|---|---|
| 캠 클러치용 순정 윤활유 | 1L | 오버런닝 또는 백스톱 (허용 회전수의 1/3 이하) |
| 캠 클러치용 순정 윤활유 (인덱싱 용) |
1L | 인덱싱 |
| 캠 클러치용 순정 그리스 | 500g | 사용 주위 온도 -5℃~40℃ |
윤활 형식 및 유지 보수
윤활 형식이 오일 윤활 시리즈는 출하시 윤활유를 봉입하지 않으므로 사용 전에 적정 윤활유를 주입하십시오.
| 시리즈 | 윤활 형식 | 유지보수 | |
|---|---|---|---|
| MZ・MZ-G・LD MA・BB・ML |
그리스 윤활 | 배송시 그리스 봉입 완료입니다. BB시리즈를 오일윤활로 사용하는 경우는 오일버스로 하고, 유면 높이는 축심 이상으로 해 주십시오. | |
| 200・PB | 그리스 윤활 | 6개월에 한 번 내부를 씻고 새 그리스로 교체하십시오. | |
| 오일 윤활 | 오일버스 형식의 윤활을 하십시오. 오일 교환은 3개월에 한 번 실시해 주십시오. | ||
| MG・MI・MI-S・MR | 오일 윤활 | 100시간마다 보충하고 3개월에 한 번 오래된 오일을 배출하고 내부를 세척한 후 새 오일을 교체하십시오. | |
| MX | 오일 윤활 | 300시간마다 오래된 오일을 배출하고 내부를 세척한 후 새 오일로 교체하십시오. | |
| MG-R | 오일 윤활 | 300시간마다 보충하고 3개월에 한 번 오래된 오일을 배출하고 내부를 세척한 후 새 오일로 교체하십시오. | |
| BR | 패키지 타입 | 그리스 윤활 | 배송시 그리스 봉입 완료입니다. 3개월마다 보충해 주세요. |
| 오픈 타입 | 그리스 윤활 | 3개월마다 보충해 주세요. | |
| 오일 윤활 | 6개월에 한 번 오래된 오일을 배출하고 내부를 세척한 후 새 오일을 교체하십시오. | ||
| BS | 30～135 | 그리스 윤활 | 배송시 그리스 봉입 완료입니다. |
| 160～350 | 그리스 윤활 | 1년에 한 번 오래된 그리스를 배출하고 내부를 세척한 후 새 그리스를 주입합니다. | |
| 425, 450 | 오일 윤활 | 3개월마다 보충하고 6개월~1년에 한 번 오래된 오일을 배출하고 내부를 세척한 후 새 오일로 교체해 주십시오. | |
| BS-F | 그리스 윤활 | Pre-lubricated with grease. Drain and clean inside of the Cam Clutch and inject new grease once a year | |
| OB, TB | オイルバス | Lubrication maintenance is necessary only once a year for normal use | |
윤활유 주입법

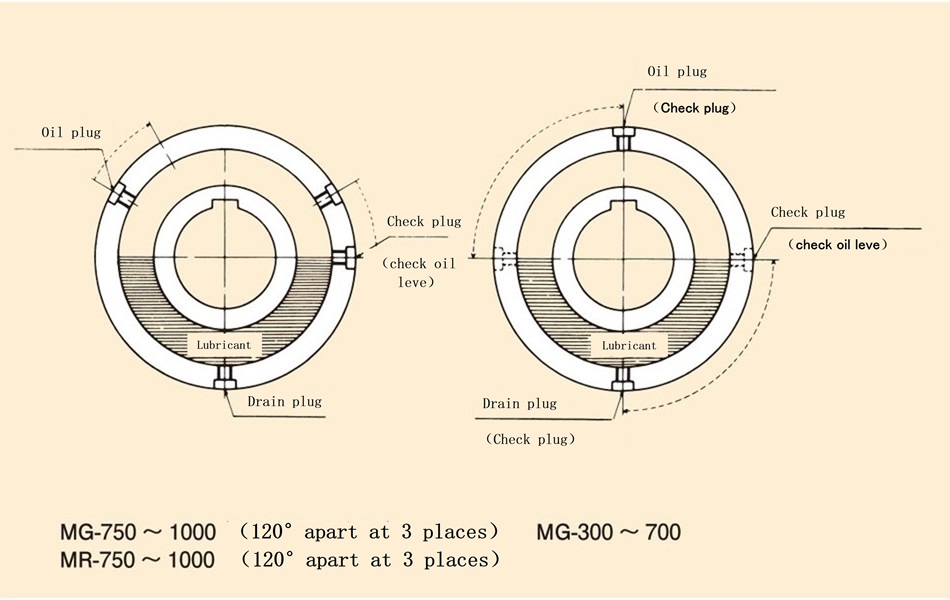

1. MG.MR 시리즈 윤활유 주입 방법
- 1. 윤활유량은 오버런닝, 백스톱에 대해서는 원칙적으로 축심의 높이까지입니다.
- 2. 각 시리즈의 외륜 에는 2~4곳의 플러그가 있습니다.
- 3. 4개의 플러그를 이용할 수 있는 것은, 각 플러그를 위, 중, 아래의 위치로 해, 상부와 중간의 플러그를 떼어내, 상부로부터 급유해, 중간의 플러그로부터 오일이 나올 때까지 넣어 주세요.
- 4. 3개의 플러그를 사용할 수 있는 것은, 1개의 플러그를 하단으로 하고, 상부 2개의 플러그를 떼어내어, 어느 쪽으로부터 급유해 주세요. 상부 플러그 중 하나의 위치를 축심 높이까지 회전시켜 유량을 확인하십시오.
- 5. 2개의 플러그만 있는 것은, 상부 플러그만을 떼어내, 그 플러그로부터 급유해 주세요. 또한 플러그를 90 ° 회전시켜 축심까지 기름이 들어갔는지 확인하십시오.

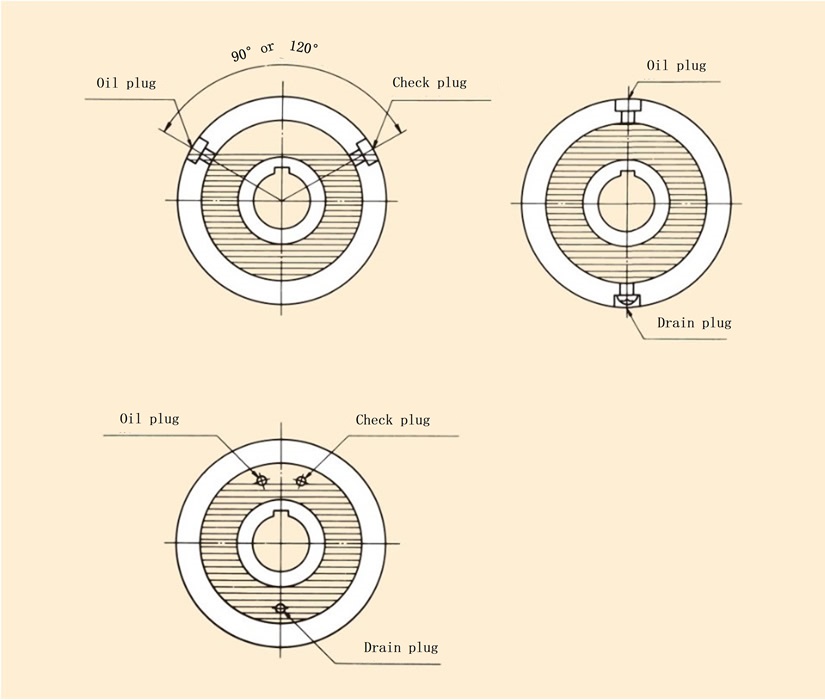

2. MI.MI-S.MX 시리즈의 윤활유 주입 방법
- 1. 급유량은 거의 가득까지 넣어 주십시오.
- 2. 외주 또는 측면에 플러그가 있습니다.
- 3. 외주 플러그 3~4개를 이용할 수 있는 것은 플러그 위치를 조금 기울여 옆 플러그에서 오일이 나올 때까지 급유해 주십시오.
- 4. 2개의 플러그를 이용할 수 있는 것은 오일 공급의 끝을 플러그에 끼우고 오일이 넘칠 때까지 급유하십시오.
- 5. 측면의 플러그를 이용할 수 있는 것은, 2개의 플러그가 나란히 있는 쪽을 위로 하여 양쪽 모두 공플러그를 열어, 한쪽으로부터 오일을 넣고, 한쪽으로부터 흘러내릴 때까지 급유해 주세요.
3. MG-R 시리즈 윤활유 주입 방법
- 1. 윤활유량은 원칙적으로 축심의 높이까지입니다. 오일 리저버에 있는 원형 오일 레벨 게이지에서 확인해 주십시오.
- 2. 외륜 에는 4 개소 ~ 3 개소 플러그가 붙어 있습니다. 그 중 1개소를 배유 플러그로 이용할 수 있도록 바로 아래에 위치하도록 설치해 주십시오. 또, 급유는 오일 리저버의 급유 플러그로부터 실시해 주세요. 따라서 급유 플러그는 바로 위에 위치하도록 오일 저장소를 설치하십시오.

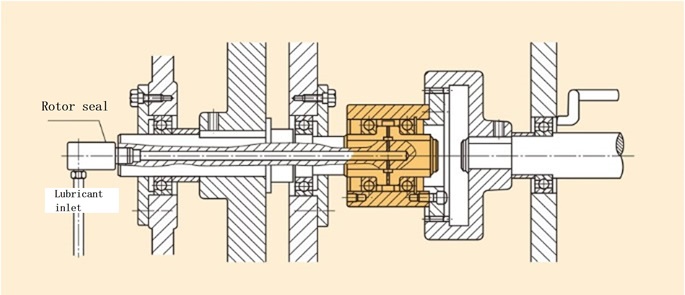

4. 특수 급유 방법
캠클러치를 기계장치 내부에 내장 사용하는 경우에는 통상의 유지보수가 곤란하기 때문에 특수한 급유 방법이 필요합니다. 왼쪽 그림은 그 예를 보여줍니다. 샤프트에 관통 플러그를 마련해 로터 씰로부터 강제 급유를 실시하는 방법입니다.
