기술자료 대형 컨베이어 체인 선정
11. 체인 크기 결정

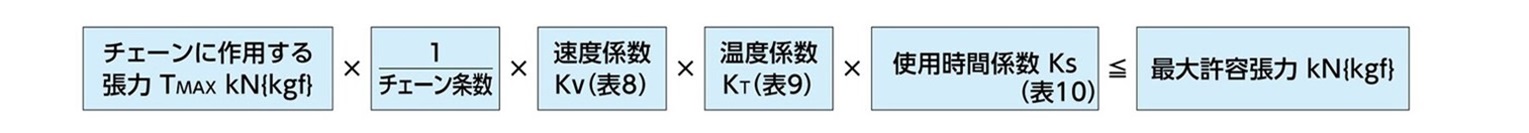

표 3에서 구한 체인에 작용하는 장력(T MAX)을 체인조수로 나누어 체인 속도~온도 계수와 사용 시간 계수를 곱하여 보정 체인 장력 T'MAX를 구하여 이를 만족하는 최대 허용 장력을 가진 체인을 선정합니다. (컨베이어 체인의 최대 허용 장력은 당사의 설계 기준에 따라 산출한 계산 강도입니다.)
×
(드래그로 이동할 수 있습니다)
윤활 상태에서의 사용을 전제로 하고, 피로 파괴, 마모를 가미한 한계치입니다. 당사 카탈로그에 기재된 선정을 바탕으로 보정 체인 장력을 구하고, 이 값 이하로 사용해 주신 경우, 조기에 이상이 생기는 일은 없습니다. 단, 특수 분위기에서 성능 저하가 발생한 경우는 제외합니다.
- 1) 체인의 선정에 관하여 법이나 지침에 의한 규제가 있을 때는 그에 의한 선정과 허용 장력 선정의 양쪽을 실시해 여유가 있는 분의 체인을 선정해 주십시오.
- 2) 컨베이어 체인을 다조로 사용하는 경우는 편하중이 작용하는 경우가 있습니다. 이 때는 위 식의 1/체인 조수의 값을 보정합니다.
- 3) (1) 대하중의 근거리 반송 (2) 마모성, 부착성, 부식성이 있는 반송물이 뿌려진다 (3) 고온, 고습의 분위기 (4) 무급유 에서의 체인의 사용은 체인의 수명이 대폭 감소합니다. 특수한 분위기에 있어서의 체인의 사용법도 참고로 선정해 주십시오.
- 4) 상기 3)항 중 특히 무급유로 체인을 사용할 때는 마모 수명을 배려하여 1.3~1.5 정도의 여유를 전망해 주십시오.
표 8. 체인 속도 계수 Kv
| 체인 속도 m/min | 속도 계수 Kv |
|---|---|
| 20 이하 | 1.00 |
| 20을 초과~30 이하 | 1.05 |
| 30을 초과~40 이하 | 1.15 |
| 40을 초과~50 이하 | 1.30 |
| 50을 초과~60 이하 | 1.45 |
주) 적당한 사용조건(청정・급유상태 양호)에서의 기준으로 해 주십시오.
표 9. 체인 온도 계수 KT
| 체인 온도 ℃ | 온도 계수 KT | ||
|---|---|---|---|
| DT・DTA | AT・ATA | GS・GSA SS・SSA |
|
| 100 이하 | 1.00 | 1.00 | 1.00 |
| 100을 초과~200 이하 | 1.25 | 1.20 | 1.00 |
| 200을 초과~300 이하 | - | 1.35※ | 1.10 |
| 300을 초과~400 이하 | - | 1.50※ | 1.15※ |
- ・고온 또한 고속으로의 사용의 경우는, 체인의 수명이 현저하게 짧아집니다. (표 9 ※ 인부)
- ・상기 이외의 사양에 대해서는 문의해 주십시오.
- ・KV×KT의 값이 DT, DTA, AT, ATA로 1.5를 넘는 경우는 당사에 문의해 주십시오.
- ・KV×KT의 값이 GS, GSA, SS, SSA로 1.2를 넘는 경우는 당사에 문의해 주십시오.
- ・체인의 사용 분위기 온도는 각 제품 페이지에서 확인해 주십시오.
표 10. 사용 시간 계수 Ks
| 하루 사용 시간 | Ks |
|---|---|
| 10시간 이하 | 1.0 |
| 10~24시간 | 1.2 |
