JIS로 정해진 최소 인장 강도. JIS품으로서는, 이것보다 낮은 하중으로 파단하면 불합격이 됩니다. 다열 롤러 체인은 단열의 열수 배가 됩니다. (JIS B 1801 : 2014)

또한 ISO에 준거한 것이 되고 있습니다. (ISO 606 : 2004)

당사 실적보다 통계 처리하여 결정한 최소값입니다. 임의의 롤러 체인을 인장 시험한 경우, 이 값보다 낮은 하중으로 파단하면 불합격하게 됩니다. 이 값은 제조업체에 따라 다릅니다.

시험방법

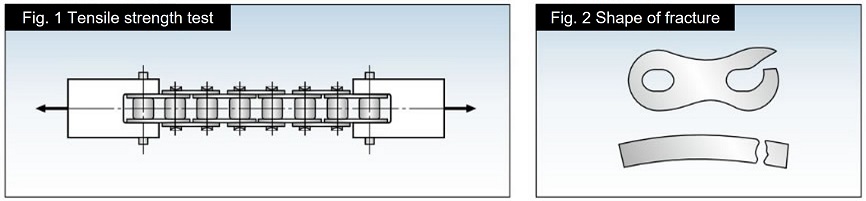

그림 1과 같이 유효 부분이 5 링크 이상의 롤러 체인의 양단을 지그로 고정하여 파단에 이를 때까지 당깁니다. (JIS B 1801 : 2014)

파단 형태는 롤러 체인의 분해 또는 부품의 파괴(그림 2)입니다.

롤러 체인(스테인리스제와 엔지니어링 플라스틱 제* 제외)의 최대 허용 장력은 피로 한도가 됩니다. 이 값 이하의 하중이면 반복 부하를 가해도 롤러 체인의 피로 파괴는 일어나지 않습니다.

* 스테인레스 스틸과 엔지니어링 플라스틱 플러는 핀과 부시 사이의 면압을 마모 성능에서 규정하고 최대 허용 장력을 결정합니다.

오프셋 링크는 롤러 체인 본체보다 강도가 떨어질 수 있습니다.

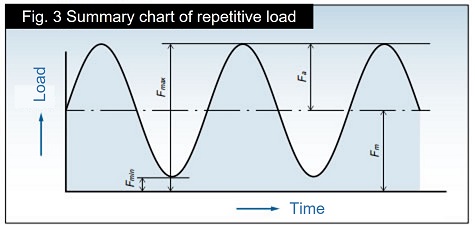

F_d = F_u(F_max - F_min) F_u - F_min

F _u：JIS 최소 인장 강도

RS 롤러 체인 과 슈퍼 체인, 강력 체인, 저소음체인 의 전동능력표는 아래 (1~5)의 조건에서 롤러 체인 100 링크의 2축 전동을 실시하여 15,000시간까지 견딜 수 있는 전동 kW를 나타냅니다.

• 1) -10℃~60℃의 실내 분위기 중에서 운전되어 분진이 없을 것.
• 2) 부식성 가스, 다습 등의 환경에 의한 악영향이 없을 것.
• 3) 전동하는 2축이 수평이며, 적절한 배치 설치가 이루어져 있는 것.
• 4) 부하 변동이 적은 전동일 것.
• 5) RS 롤러 체인 과 슈퍼 체인, 강력 체인, 저소음체인 은 전동능력표 권장 윤활 형식으로 사용 조건에 적합한 윤활유를 사용해야 한다.

회전 운동에 있어서의 관성, 즉 “회전 어려움”, 혹은 “회전 용이성”의 정도를 나타내는 경우에 관성 모멘트(관성)를 이용합니다.

이것은 직선 운동을 하는 물체의 질량(중량)에 상당합니다.

SI 단위계에 있어서의 관성 모멘트는, I = M K² (kg·m ² M : 회전체의 질량 K: 회전 반경)로 주어집니다.

또한 중력 단위계에서의 관성 모멘트 I 는 I = G· K² G (kgf·m·S ² G:회전체의 중량 G: 중력 가속도)로 주어집니다.

일반적으로 GD ² = 4 G I (D : 회전체의 직경)로서 관성 모멘트 대신에 사용되어 왔습니다.

JIS B 1801 : 2014에는 길이 시험 방법과 길이 허용 오차가 정해져 있습니다.

각 사이즈 JIS로 정해진 측정 하중(RS80-1의 경우 500N)을 걸었을 때의 길이 허용차는 기준 길이의 0~+0.15%로 한다.

기준 길이란 체인 피치의 기준치(P)×링크 수로 산출합니다. (JIS 호칭 번호 기재품에 적용)

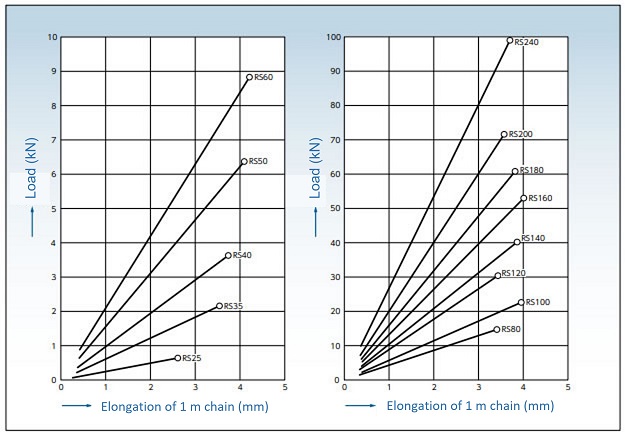

체인에 하중을 가했을 때의 탄성 신선도는 아래 그림과 같습니다. 여기에 표시된 값은 1열 RS 롤러 체인의 표준 기준값입니다.

또한 최대 허용 장력 초과하는 하중은 롤러 체인에 가하지 마십시오.
