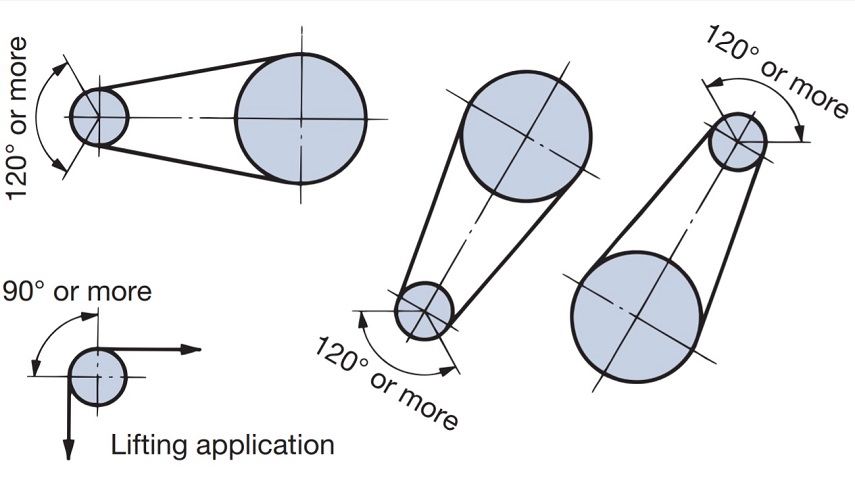

롤러 체인 전동의 속비는, 7:1까지가 적당합니다만, 극히 저속의 경우에 한해 10:1 정도까지 가능합니다. 또한 소형 스프로킷과 체인의 권취 각도는 120° 이상 필요합니다.

단, 매달기용의 경우는 90°이상 필요합니다.

그림 13. 권취 각도

최단 거리는 두 스프로킷의 치아가 접촉하지 않는 거리입니다. 가장 바람직한 양축의 중심간 거리는 사용하는 롤러 체인의 피치의 30~50배 정도입니다.

단, 변동하중이 걸릴 때는 20배 이하가 적당합니다.

1. 롤러 체인 전동에서는 V벨트나 평벨트 전동에 주는 초기 장력은 필요하지 않습니다.

일반적으로 롤러 체인은 적당한 처짐을 갖게 하여 사용합니다. 롤러 체인을 지나치게 늘리면 핀과 부시 사이에 유막이 형성되지 않고 롤러 체인이나 베어링의 손상이 빨라집니다.
또한, 너무 느슨해지면 롤러 체인에 진동이나 스프로킷에 움푹 들어가, 롤러 체인과 스프로킷이 모두 손상됩니다.

그림 14. 처짐 예

2. 롤러 체인 전동에서는 가능한 한 하측을 처짐측으로 합니다.

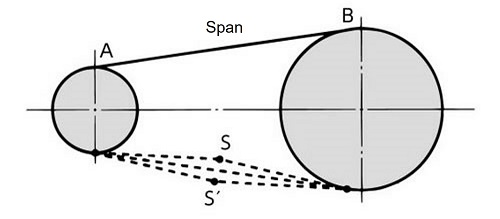

적당한 처짐량은, 처짐측의 중앙을 손으로 직각 방향으로 움직여, 그 거리 SS'가 스팬 AB의 약 4% 정도가 되는 양입니다.
(예: 스팬 길이 800mm의 경우의 처짐량은 800mm × 0.04 = 32mm입니다.)

다음과 같은 경우에는 2% 정도로 합니다.

• ・수직 전동, 혹은 그것에 가까운 배치의 경우
• ・축간 거리가 1m 이상인 경우
• ・중하중으로 자주 기동하는 경우
• ・갑자기 역전하는 경우

그림 15. 처짐량

3. 롤러 체인은 사용하기 시작한 후 수십 시간까지는 각부 접촉면의 친숙함에 따라 0.05% 정도 늘어납니다.

따라서 롤러 체인의 처짐량을 조절해야 할 수도 있습니다.
긴장 장치로 조절할 수 있다면 사용하십시오. 긴장 장치가 없는 경우 베어링을 움직여 처짐량을 조정합니다. 체인이 잘 익숙해지면 성장이 줄어 듭니다.

스프로킷의 장착 정밀도는 롤러 체인의 원활한 움직임에 영향을 미치며 롤러 체인의 수명을 좌우합니다.

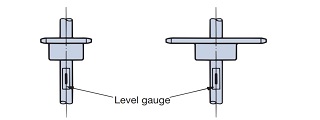

1. 레벨기로 축의 수평도를 내립니다.

정밀도는 ± 1300이 되도록 조정합니다.

그림 16. 축의 수평도

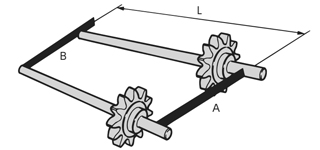

2. 스케일로 축의 평행도를 내립니다.

축의 평행도는 ± 1300 ≧  A - BL가 되도록 조정합니다.

그림 17. 축의 평행도

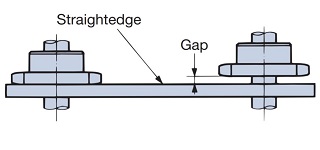

3. 스트레이트 엣지나 Easy Laser 등 평면의 평행도를 측정할 수 있는 기구를 사용하여 한 쌍의 스프로킷이 동일 평면에 있도록 수정합니다. 스프로킷의 축간 거리에 따라 다음 값이 되도록 설치합니다.

• 1m까지: ±1mm
• 1～10m：± 축간 거리(mm)1,000
• 10m 이상: ±10mm

그림 18. 스프로킷의 정렬

스프로킷 은 파워록, 록 잠금 스프로킷, 키로 축에 고정합니다.
색상 및 세트 볼트와 같은 조정 부품이 필요할 수 있습니다.

1. 일반적인 배치

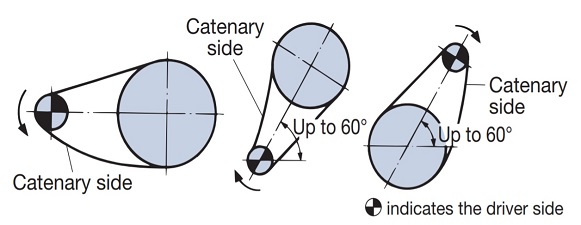

롤러 체인 전동의 배치는 양 스프로킷의 중심을 연결하는 선이 수평에 가까운 것이 이상적입니다. 수직에 가까운 배치에서는 롤러 체인이 조금 늘어도 스프로킷에서 벗어나기 쉬워지므로 아이들러 나 텐셔너를 사용해 주십시오. 경사각은 가능한 한 60° 이내가 되도록 배치합니다.

그림 19. 일반적인 배치

2. 배치에 관한 유의점

・상측이 처짐측인 경우

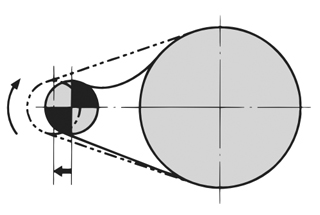

중심 거리가 짧으면 베어링을 움직여 스프로킷의 중심 거리를 늘리고 긴장감으로 조정합니다.

그림 20. 중심 거리가 짧은 경우의 조정 예

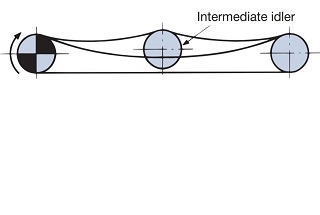

중심 거리가 길면 처짐 안쪽에서 중간 아이들러를 넣어 롤러 체인을 받습니다.

그림 21. 중심 거리가 긴 경우의 조정 예

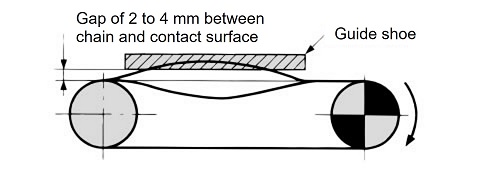

・체인 속도가 빠르고 변동하중이 걸리는 경우

롤러 체인의 고유 진동수와 피동기의 충격주기, 혹은 롤러 체인의 코달 액션(다각형 운동에 의한 롤러 체인의 상하동) 등이 동조되어 롤러 체인이 진동하는 경우가 있습니다.

이러한 경우에는 진동 방지를 위해 가이드 스토퍼(NBR·초고분자 폴리에틸렌제) 등의 흔들림으로 진동을 억제합니다.

그림 22. 진동 방지 예

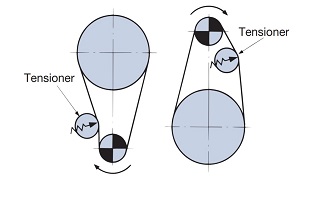

・중심선이 수직인 경우

여분의 처짐량을 자동으로 조정할 수 있는 텐셔너를 설치하여 스프로킷에 확실히 맞물리도록 합니다. 구동축이 하측인 경우에는 특히 필요합니다.

그림 23. 수직 전동의 경우의 조정 예

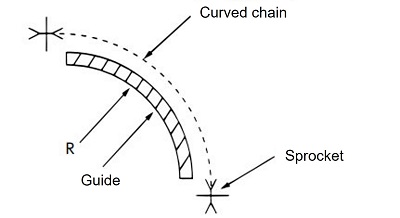

1. 가이드 설치

커브드 체인은 RS 롤러 체인에 비해 자유도가 있기 때문에 스프로킷 에는 똑바로 맞물리도록 체인에 가이드를 마련합니다.

그림 24. 가이드 다이어그램

2. 최소횡방향 반경(r)

가이드의 R 치수가 아래 표의 최소 횡방향 반경 이상이 되도록 가이드를 설치합니다.
