• 1. 본체 핀 형식이 RP인 롤러 체인은, 외부 링크의 2개의 핀의 일단(동일 측)을 플레이트와 동일 면이 될 때까지 그라인더로 깎아 내립니다.
  분쇄기 작업 시 체인 오버히트를 피하십시오.
  프라콤비체인 에는 압정이 없습니다. 깎을 필요가 없습니다.
  RS08B-1~RS16B-1은 간이 절단 연결 사양의 핀을 채용하고 있습니다. 핀 조임부를 깎을 필요가 없습니다.
• 2. 본체 핀 형식이 CP인 롤러 체인은 분할 핀 등의 고정 부품을 빼냅니다.

  그림 1. 리벳형 롤러 체인



  그림 2. 핀 끝을 깎기


• 3. 롤러 체인을 체인 바이스의 홈에 통과시키고 분해 할 부분의 롤러를 체인 바이스의 입구로 가볍게 조입니다.
  프라콤비체인 과 람다체인은 1.3항・1.4항에 따라 실시합니다.
  슈퍼 체인 의 다열 경우, 최하단 롤러를 체인 바이스의 입구에 통과시킵니다.

  그림 3. 체인 바이스에 롤러 체인 세트



  슈퍼 체인 세트


• 4. 롤러 체인의 크기에 맞는 1차 펀치를 깎은 핀의 머리에 대고 1차 펀치의 머리를 망치로 치십시오.
  이 때 외부 링크의 한 쌍의 핀이 평행하게 빠지도록 교대로 두드립니다. 외부 플레이트에서 핀이 빠지기 직전까지 실시합니다.

  그림 4. 1차 펀치로 핀을 두드리기


• 5. 2차 펀치와 해머를 사용하여 외부 플레이트에서 한 쌍의 핀을 분리합니다.

• 1. 본체 핀 형식이 RP인 롤러 체인은 외부 링크의 2개의 핀의 한쪽 끝(동일한 쪽)을 그라인더로 깎아내십시오(1.1항과 동일한 요령).
  본체 핀 형식이 CP인 롤러 체인은 분할 핀 등의 정지 부품을 빼냅니다.
• 2. 핀은 동일한 외부 링크의 두 핀을 뽑습니다.

  그림 5. 체인 스크류로 절단하는 방법

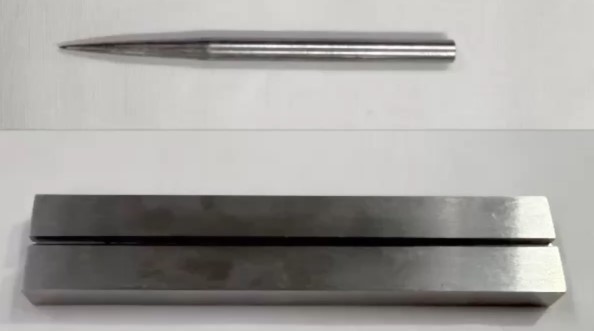

• 1. 체인의 외부 플레이트를 받침대에서 받고, 핀의 머리를 전용 펀치로 누르고, 해머로 펀치의 머리를 가볍게 두드리십시오.
• 2. 안쪽 링크에 큰 힘을 가해 파손되지 않도록 두드리십시오.

  그림 6. 프라콤비체인을 받침대에 세트



  그림 7. 프라콤비체인 분해



• 1. 본체 핀 형식이 RP인 롤러 체인은 외부 링크의 2개의 핀의 한쪽 끝(같은 쪽)을 그라인더로 깎아내립니다(1.1항과 같은 요령).
  본체 핀 형식이 CP인 롤러 체인은 분할 핀 등의 정지 부품을 빼냅니다.
• 2. 람다체인 용 절단 공구 받침대와 전용 펀치를 사용하여 자릅니다. 절단 방법의 요령은, 1.1항대로입니다. 그러나 바이스 대신 전용 받침대를 사용합니다.
• 3. 펀치로 핀을 뽑을 때는 번갈아 가볍게 두드려 빼냅니다.

롤러 체인을 연결할 때는 스프로킷의 치아를 이용하면 편리합니다. 아래의 요령으로 실시합니다.

• 1. 롤러 체인을 스프로킷에 감아 롤러 체인의 양쪽 끝이 스프로킷에 걸리도록 합니다.
• 2. 연결 링크를 이음새에 삽입합니다.
• 3. 연결플레이트를 넣고 클립, 나누기 핀 또는 스프링 핀과 같은 고정 부품으로 멈춥니다.
• 4. F형 연결 링크 일 때는 연결플레이트를 해머로 가볍게 두드려 제자리에 삽입합니다. 그 후 스프링 핀 등 고정 부품으로 멈춥니다.
• 5. 스프로킷 의 이끝을 해머 작업 등으로 치지 않도록 보호합니다.

그림 8. 스프로킷 부에서 이어

레이아웃 관계에서 스프로킷 치아를 사용할 수 없을 때의 방법입니다.

• 1. 롤러 체인을 스프로킷에 감아 롤러 체인의 양쪽 끝을 체인풀러 (액세서리 섹션 참조) 또는 와이어 등으로 당깁니다.
• 2. 연결 링크를 이음새에 삽입합니다.
• 3. 연결플레이트를 넣고 클립, 나누기 핀 또는 스프링 핀과 같은 고정 부품으로 고정합니다.

그림 9. 축 사이에 연결

1. 클립

클립은 RS60 이하의 롤러 연결 링크에서 주로 사용됩니다.
연결할 때는 핀에 연결 링크 플레이트를 삽입한 후 클립을 연결 링크의 두 핀 홈에 확실하게 삽입합니다.

클립이 너무 넓어지면 제대로 삽입할 수 없고 빠집니다.

클립의 부착 방향은 일반적으로 롤러 체인의 진행 방향에 대해 그림 10과 같이 합니다.

그림 10. 클립 장착 방향

2. 분할 핀

내환경 드라이브체인 이나 특수 드라이브체인의 일부를 제외하고, 사용되는 분할 핀은 열처리를 하고 있습니다.

분할 핀의 개방 각도는 60°정도로 합니다. 분할 핀을 재사용하거나 시판되는 분할 핀을 사용하지 마십시오.

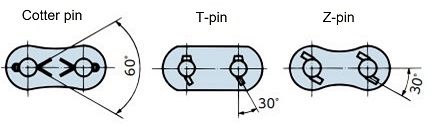

그림 11. 고정 부품 설치

RS 롤러 체인 분할 핀 치수표 (롤러 체인 전용입니다)

주) RS240에는 분할 핀 설정이 없습니다.
