9. 체인식 핀 기어 소개

직선 운동이나 대경으로 회전 운동을 시키기 위해서, 일반적으로는 구동원(모터 등)보다 감속기를 거쳐 롤러 체인 기어가 사용됩니다.

그러나, 롤러 체인 방식에서는 공간을 필요로 하는, 기어 방식에서는 정밀 가공을 필요로 하는, 비용이 높아지는 등의 문제에 직면합니다.

이 때 핀 기어 방식이 최적입니다.

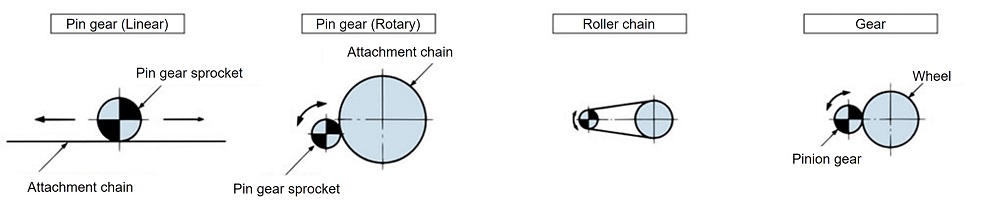

핀 기어 구동은 롤러 체인을 드럼의 외주에 감아 휠로 하고, 피니언 기어 대신 특수 치형의 체인식 핀 기어용 스프로킷 사용합니다.

직선 운동시에는 랙 대신에 롤러 체인을 직선으로 설치 대용합니다.

품목	핀 기어 방식	롤러 체인 방식	기어 방식
축간 거리 제약	제공	없음	제공
맞물림 치아 잇수	적은	많은	적은
속비 범위	무제한	1:7까지	무제한
치형	특수 치형	스프로킷 치형	인볼루트
맞물림 정밀도	보통	보통	정밀

1. 대속비(1:5 이상)로 특히 드럼 직경이 큰 경우에 경제적입니다.
2. 롤러 체인의 어태치먼트를 드럼 등에 볼트 고정하는 것만으로 설치도 보수도 용이합니다.
3. 드럼 외경, 직선 길이 등 설계의 자유도가 커집니다.
4. 매우 정확한 구동에는 적합하지 않으며 기어에 비해 소음이 높아집니다. 그러나, 설치에 높은 정밀도를 필요로 하지 않고, 기어와 같은 정밀 가공은 불필요합니다.
5. 그리스 윤활을 사용할 수 있습니다.

RS 롤러 체인 사용

양단에 연결 링크를 사용하여 쇠장식을 붙여 체인의 처짐이 없어질 정도로 볼트, 너트로 조이도록 합니다. 양단을 더블 너트 등의 풀림 방지를 실시합니다.

핀 기어용 스프로킷 의 이끝 레일과 간섭하는 경우가 있으므로 설치 시 체인 롤러를 레일로 받지 마십시오.

RS 롤러 체인을 사용하는 방법은 치아 날기와 치아 간섭이 발생하기 쉽기 때문에 권장하지 않습니다.

어태치먼트 부착 RS형 체인 사용

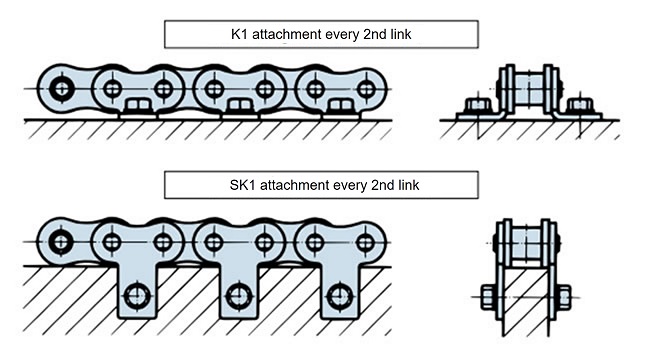

2링크마다 K1, SK1외 링크 어태치먼트 부착으로 하여 체인의 처짐과 사행이 없도록 똑바로 붙여 2~4링크마다 볼트 너트로 체결합니다. K 부착을 권장합니다.

설치 구멍 가공은 현물 맞추어 실시합니다.

주) SK1 어태치먼트의 경우 체인 롤러를 받지 마십시오. 핀 기어용 스프로킷 의 이끝 레일과 간섭할 수 있습니다.

사용 볼트는 강도 구분 8.8 이상(JIS B 1051:2014 호칭 인장 강도 800MPa 이상)을 사용해 주십시오.
(예, SCM435 열처리 볼트)

주) 체인 길이는 사용 조건에 따라 오버런을 하는 분을 예상하여 이동거리 보다 길게 설계합니다.

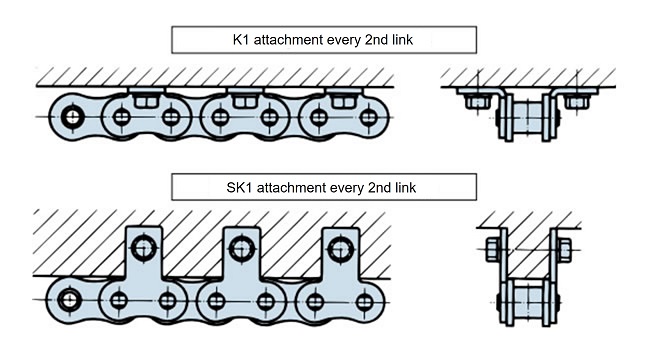

2링크마다 K1, SK1외 링크 어태치먼트로 하고, 체인의 처짐과 사행이 없도록 똑바로 펴고, 2링크마다 볼트 너트로 체결합니다. 설치 시 체인 롤러를 받지 마십시오.

・어태치먼트 부착 롤러 체인의 길이는 기준 길이(칭호 피치×링크 수)에 대해 -0.05~0.15%의 범위에서 제작되어 있습니다. 따라서 드럼에 감을 때 체인이 느슨해질 수 있습니다. 드럼과 체인 어태치먼트 사이에 심을 넣어 처짐을 조정합니다.
・K 어태치먼트는 심 조정이 가능합니다. SK 어태치먼트보다 드럼 외주에 설치가 용이합니다.
・드럼이 진원이 아닌 경우는, 체인을 감을 때, 진원이 되도록 심 두께를 조정합니다.

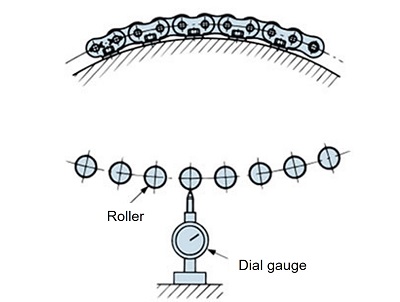

오른쪽 그림과 같이 다이얼 게이지, 토스캔 등의 측정 기구를 사용하여 조정합니다.
・드럼측의 탭 구멍은 체인 어태치먼트 구멍을 기준으로 현물 맞추어 가공합니다.

・체인식 핀 기어용 스프로킷을 사용해 주십시오.
・ 스프로킷 톱니 측면에 강한 히트가 나오지 않도록 스프로킷의 설치축을 조정합니다.
RS 커브드 체인은 체인이 횡방향으로 구부러져 있기 때문에 스프로킷의 치아 측면에 닿습니다.
・롤러와 스프로킷 이뿌리의 놀이 α는 오른쪽 표의 치수 이하로 합니다.
그러나 이뿌리과 롤러가 닿지 않도록 합니다.
・운전이나 환경 조건에 의해, 운전중에 상기 놀이를 확보할 수 없게 될 가능성이 있는 경우는,
α를 크게 설계한 치형이 필요합니다. 당사에 문의하십시오.
