2. 선정에 사용하는 계수
다열계수
다열 롤러 체인의 전동 능력은 체인의 각 열에 걸리는 하중이 등분되지 않기 때문에 단열 롤러 체인의 열수의 능력은 기대할 수 없습니다.
따라서 다열 롤러 체인의 전동 능력은 1열 롤러 체인의 전동 능력에 다열계수 곱하여 구합니다.
| 롤러 체인 열수 | 다열계수 |
|---|---|
| 2열 | 1.7 |
| 3열 | 2.5 |
| 4열 | 3.3 |
| 5열 | 3.9 |
| 6열 | 4.6 |
서비스 요소 Ks
전동 능력은 부하 변동이 적은 경우를 조건으로 하기 때문에 부하 변동의 대소에 의해 서비스 요소 Ks로 전동 kW를 보정하는 것입니다.
기계의 종류, 원동기의 종류에 따라 표 2에 따라 서비스 요소 Ks를 결정합니다.
전동 kW에 서비스 요소 곱하여 보정kW를 구합니다.
| 충격의 종류 | 사용 기계 예 | 원동기의 종류 | ||
|---|---|---|---|---|
| 모터 터빈 |
내연기관 | |||
| 유체 피팅 첨부 |
유체 피팅 없음 |
|||
| 부드러운 전동 | 부하 변동이 적은 벨트 컨베이어, 체인 컨베이어, 원심 펌프, 원심 송풍기, 일반 섬유 기계, 부하 변동이 적은 일반 기계 |
1.0 | 1.0 | 1.2 |
| 약간의 충격을 동반 전동 |
원심 압축기, 선박용 추진기, 다소 부하 변동이 있는 컨베이어, 자동로, 건조기, 분쇄기, 일반 공작 기계, 압축기, 일반 토건 기계, 일반 제지 기계 |
1.3 | 1.2 | 1.4 |
| 큰 충격 동반 전동 |
프레스, 크러셔, 토목 광산 기계, 진동 기계, 석유 사쿠이 기계, 고무 믹서, 롤, 롤강, 역전 또는 충격 하중이 걸리는 일반 기계 |
1.5 | 1.4 | 1.7 |
회전 계수 Kn과 잇수 계수 Kz
표 3 회전 계수 Kn과 잇수 계수 Kz
| 회전 속도 r/min | 회전 계수 Kn |
|---|---|
| 27 미만 | 1.00 |
| 27以上37未満 | 1.03 |
| 37以上50未満 | 1.07 |
| 50以上70未満 | 1.10 |
| 70以上100未満 | 1.14 |
| 100以上150未満 | 1.19 |
| 150以上300未満 | 1.27 |
| 300以上500未満 | 1.34 |
| 500以上1000未満 | 1.44 |
| 1000以上2000未満 | 1.54 |
| 2000以上4000未満 | 1.65 |
| 잇수 | 잇수 계수 Kz |
|---|---|
| 9以上12未満 | 1.16 |
| 12以上15未満 | 1.14 |
| 15以上18未満 | 1.12 |
| 18以上24未満 | 1.10 |
| 24以上30未満 | 1.08 |
| 30以上38未満 | 1.06 |
| 38以上47未満 | 1.04 |
| 47以上60未満 | 1.02 |
| 60이상 | 1.00 |
충격 계수 K
원동기와 부하의 동일축 환산에 있어서의 관성 모멘트비(I의 비율, GD 2의 비율), 및 전동 장치의 놀이의 크기에 의해 정해지는 정수입니다.
관성비 R > 10일 때는 R = 10
관성비 R<0.2일 때는 R=0.2로 한다.
원동기 또는 부하의 I 또는 GD 2가 불명한 경우에는 그림 1의 R의 값을 사용해 주십시오.

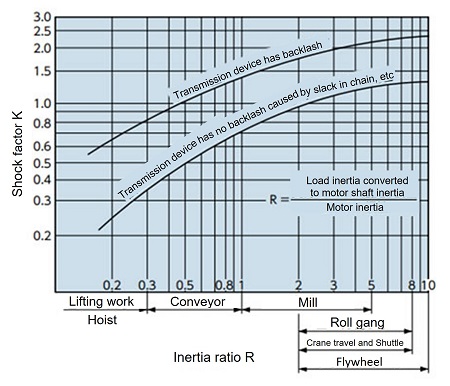

그림 1 충격계수 K
불균형 하중 계수 Ku
매달기용, 대차 구동 등으로 체인 2개 또는 4개로 매달아 대차 견인할 때는 체인의 작용 장력이 균등하게 되지 않습니다.
좌우의 언밸런스의 기준으로서 하기 언밸런스 하중 계수 Ku를 곱하여 1개당 체인 작용 장력을 구할 때 사용합니다.
(예) 4개 매달아에서 1개당 불균형 하중 계수
Ku = 0.6 × 0.6 = 0.36
| 2개 | 0.6 |
|---|---|
| 4개 | 0.36 |
