■유연성이 풍부하고, 반복 굴곡성・내구성이 뛰어난 이동용의 케이블・호스를 사용해 주세요.

■케이블・호스는 비틀림이 없도록 배선해 주십시오. 드럼이나 코일에서 나선형으로 빼내면 케이블 호스가 비틀어진 상태로 배선되기 때문에 실시하지 마십시오. (그림 1 참조)

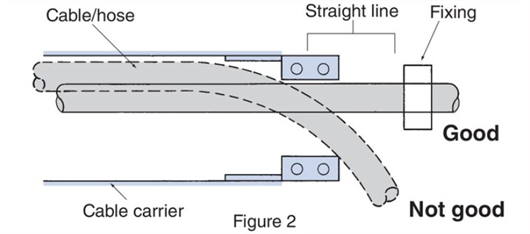

케이블 호스는 직선 상태에서 케이블 베이어 안에 있어야 합니다. (그림 2 참조)

■케이블・호스의 필요 길이

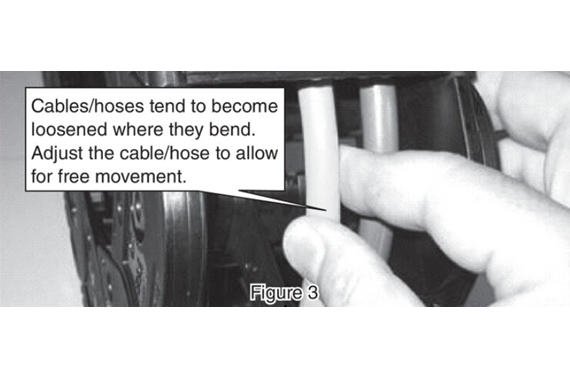

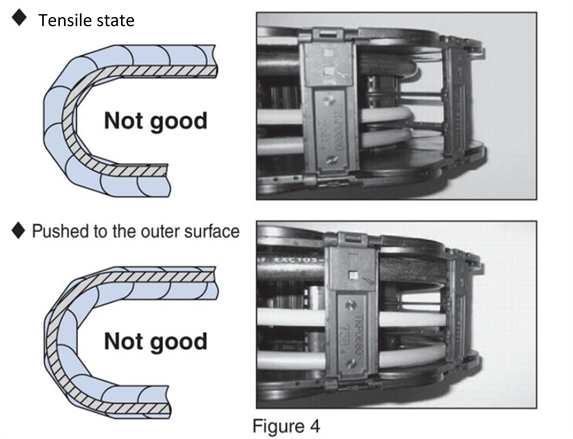

■케이블・호스는 굴곡부에서 인장 마음이나 케이블 베이어 외주면에 밀어붙인 상태가 되지 않도록, 풀어 기색(케이블 베이어 베어 내주면보다 떠오름)에, 자유롭게 움직일 수 있도록 배선해 주세요. (그림 3 · 그림 4 참조)

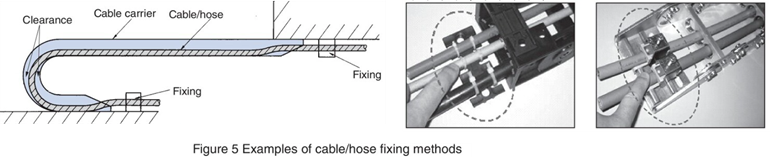

■ 케이블 호스에 불필요한 장력이 작용하지 않도록 케이블 베이어 내에서 길이를 유지하기 위해 이동단 및 고정 단부에서 고정 (클램프)하십시오. (그림 5 참조)
케이블 호스를 케이블 베이어에 고정하지 마십시오.

■케이블・호스는, 가로 일렬로 배열해, 쌓아 두지 말아 주세요. 칸막이판을 설치할 수 있는 타입에서는 칸막이판에 의해 케이블 호스를 정돈해 주십시오.

■케이블・호스를 다단으로 나누는 경우, 케이블・호스의 길이는, 내외주에서는 동일하지 않습니다. 각 케이블 호스의 중심 라인에서 필요한 길이를 찾습니다.
단, 케이블 호스를 다단으로 나누면, 케이블 호스가 접동에 의해, 마모하기 쉬워지므로, 가로 일렬로 늘어놓는 것을 추천합니다.

■운반시나 주행시의 진동 등에 의해, 링크나 서포터부의 볼트가 느슨해지는 경우도 있으므로, 운전 후 정기적으로 점검해 주십시오. (TK형·TKS형·TKH형)

■ 가이드 레일에 이물질이 떨어지거나 퇴적되지 않도록 주의하십시오.

■ 케이블 베이어가 부드럽게 왕복 이동하고 있는지, 케이블 호스가 무리하게 인장되어 있지 않은지, 또 케이블은 반복 굴곡 되다 내부의 보다가 돌아가, 길이가 변화하는 일이 있기 때문에, 정기적으로 점검해 주세요.
