파워록 간이 선정 툴
대상 품종
파워록:
AS 시리즈, AS-KP 시리즈, AS-SS 시리즈
AD-N 시리즈, AD-N-KP 시리즈, AE 시리즈
RE-SS 시리즈, KE 시리즈, KE-KP 시리즈
KE-SS 시리즈, KE-LP 시리즈, TF 시리즈
TF-KP 시리즈, ML 시리즈, EF 시리즈, EL 시리즈
콘텐츠 이용에 대해
- 쯔바키 산업용 기계제품 정보 사이트 파워록 간이 선정 툴(이하, 「본 툴」이라고 합니다」)을 이용하기에 있어서, 이하의 이용상의 주의 사항·면책 사항을 반드시 읽어 주시고, 모든 내용에 동의해 주실 수 있는 경우만 이용해 주세요.
- 동의할 수 없는 경우에는 이 도구의 사용을 삼가해 주십시오.
이용상의 주의사항 ・ 면책사항
선정계산 파워록
지정 조건에 따라 해당 파워록을 선정합니다.
「축경으로부터 선정」의 경우, 지정의 축경에 맞는 형번을 선정해, 지정의 토크를 만족할지 어떨지를 판정합니다.
「토크에서 선정」의 경우, 지정의 토크를 만족하는 최소 축경의 형번을 선정합니다.
어느 경우에 있어서도, 축 및 보스의 면압 허용의 판정·필요 최소 보스 외경 및 중공축 최대 내경·
레이디얼 하중 허용의 판정을 표시하므로 확인해 주십시오.
선정 조건 입력
축경 입력
축 직경: mm
전달 토크 입력
전송 토크: N・m
서비스 요소:
전달 용량과 회전수로부터 전달 토크를 자동 계산하는 경우는 이쪽
전송 용량:kW
회전 속도:r/min
스러스트 하중이 걸리면 입력
스러스트 하중: N
레이디얼 하중이 걸리면 입력
레이디얼 하중: N
축·보스 재료의 항복점을 입력
축 재료 항복점 : MPa
보스 재료 항복점: MPa
전달 토크 계산 결과
N・m
※필요 최소 보스 지름에는 안전율을 예상하고 있지 않습니다.
상세한 선정 순서 및 계산식은 이쪽을 봐 주세요.
선정 결과
| 시리즈 특징 목록 |
설치 예 설명 그림을 보려면 클릭하세요. |
모델 번호 제품정보를 보려면 클릭하세요. |
축경 [mm] |
외경 [mm] |
허용 토크 [N·m] |
토크 판정 |
단가/ 배달 -복수개의 경우- 사용 개수 토크 배율 총 가격 |
시리즈 계수 K2 |
축측 면압 [MPa] |
축측 면압 판정 |
보스 측 면압 [MPa] |
보스 측 면압 판정 |
보스 모양 계수 K3 |
필요 최소 보스 외경 (*) [mm] |
중공축 최대 내경 [mm] |
방사형 하중 판정 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

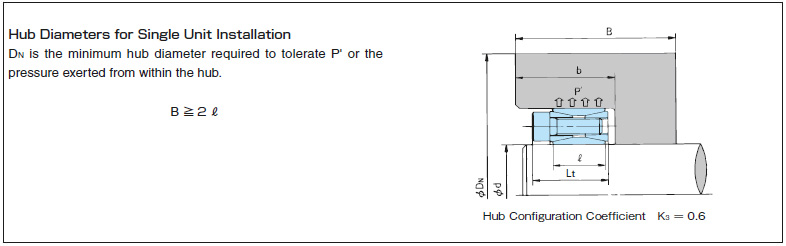

| AS | ||||||||||||||||
| AS-KP | ||||||||||||||||
| AS-SS | ||||||||||||||||

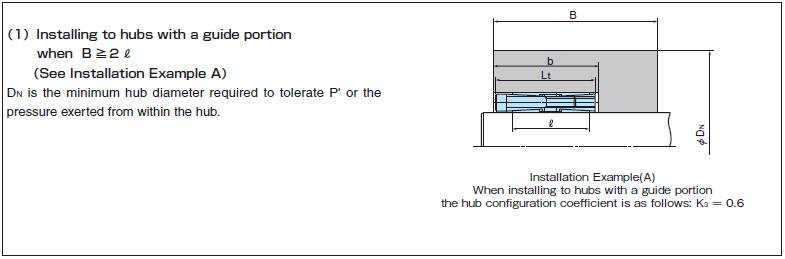

| AD-N | 설치 예 A | |||||||||||||||

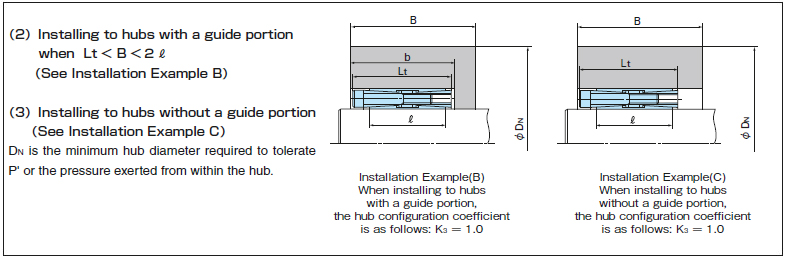

| 설치 예 B, C | ||||||||||||||||
| AD-N-KP | 설치 예 A | |||||||||||||||
| 설치 예 B, C | ||||||||||||||||

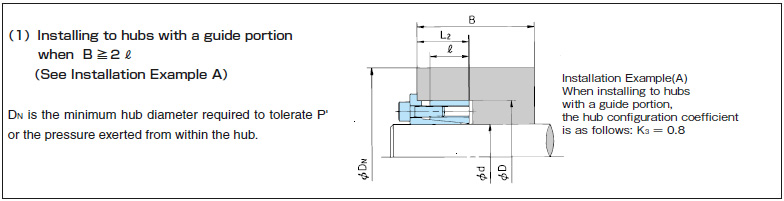

| AE | 설치 예 A | |||||||||||||||

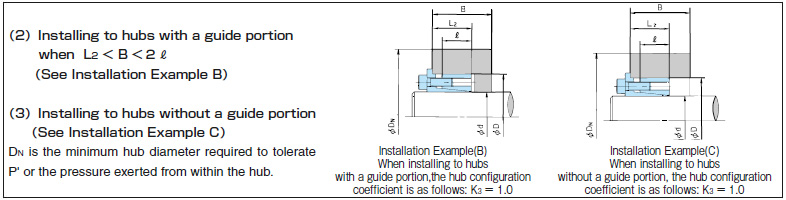

| 설치 예 B, C | ||||||||||||||||

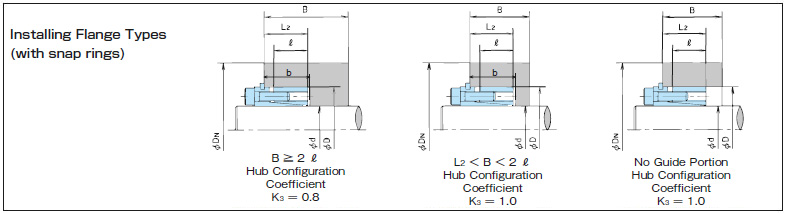

| RE-SS 플랜지 설치 |
설치 예 A | |||||||||||||||
| 설치 예 B, C | ||||||||||||||||

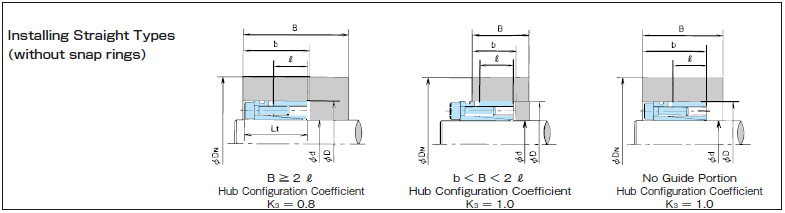

| RE-SS 스트레이트 설치 |
설치 예 A | |||||||||||||||
| 설치 예 B, C | ||||||||||||||||

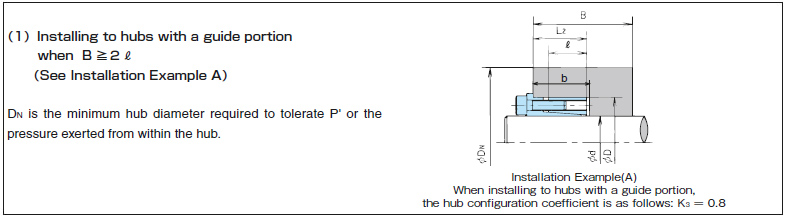

| KE | 설치 예 A | |||||||||||||||

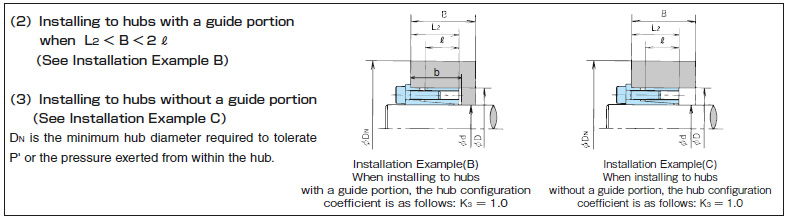

| 설치 예 B, C | ||||||||||||||||
| KE-KP | 설치 예 A | |||||||||||||||
| 설치 예 B, C | ||||||||||||||||
| KE-SS | 설치 예 A | |||||||||||||||
| 설치 예 B, C | ||||||||||||||||
| KE-LP | 설치 예 A | |||||||||||||||
| 설치 예 B, C | ||||||||||||||||

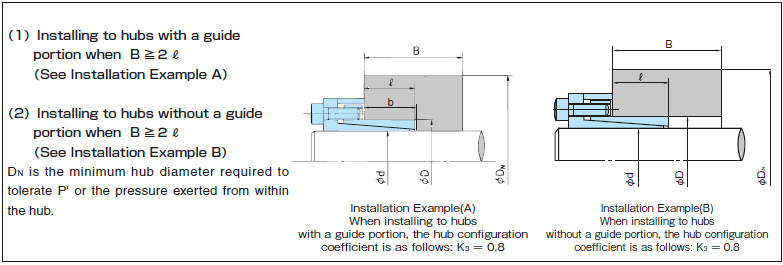

| TF | 설치 예 A, B | |||||||||||||||

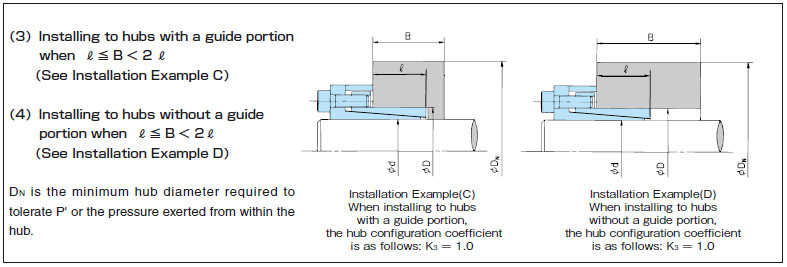

| 설치 예 C, D | ||||||||||||||||
| TF-KP | 설치 예 A, B | |||||||||||||||
| 설치 예 C, D | ||||||||||||||||

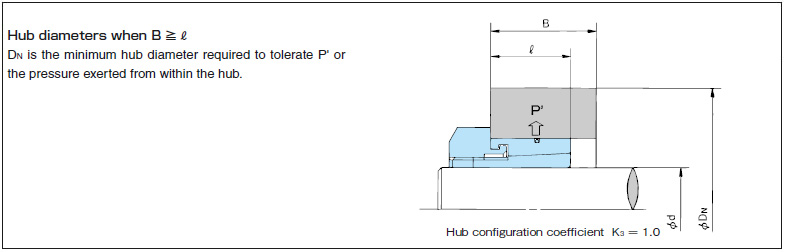

| ML | ||||||||||||||||

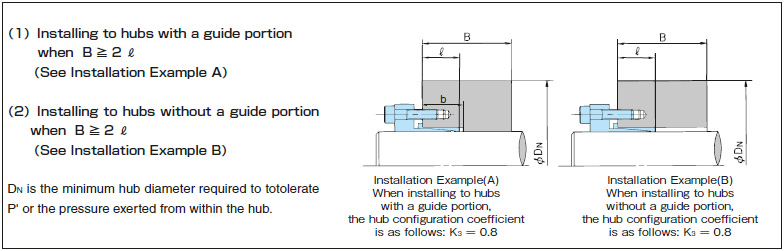

| EF | 설치 예 A, B | |||||||||||||||

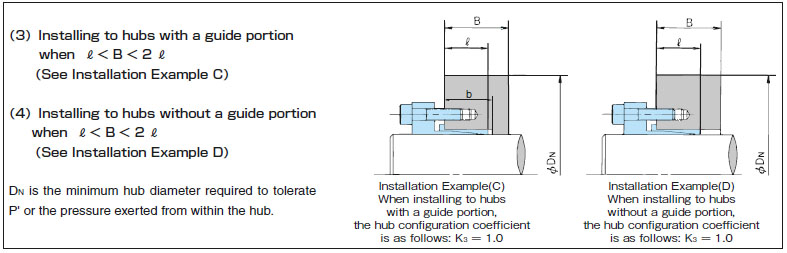

| 설치 예 C, D | ||||||||||||||||

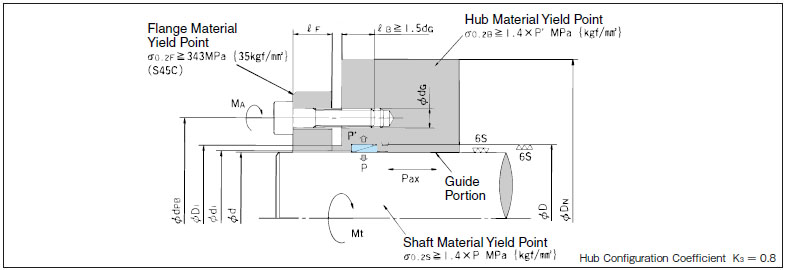

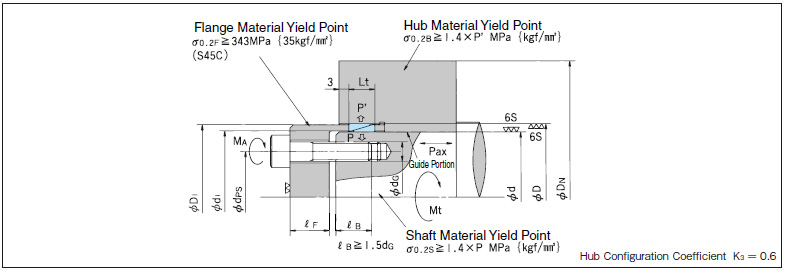

| EL(※) |
추천 체결예(1) |
|||||||||||||||
|
추천 체결예(2) |
※EL시리즈에 대해서는, 상기의 추천 체결예에 나타내는 볼트의 사이즈・개수・체결 토크로 가압했을 경우의 계산 결과입니다.
이 예 이외의 가압 조건에서의 선정에 대해서는 당사에 문의해 주십시오.
| 시리즈 | 모델 번호 제품정보를 보려면 클릭하세요. |
축경 [mm] |
외경 [mm] |
허용 토크 [N·m] |
토크 판정 |
단가/ 배달 | 시리즈 계수 K2 |
축측 면압 [MPa] |
축측 면압 판정 |
보스 외경측 면압 [MPa] |
보스 외경측 면압 판정 |
필요 보스 재 항복점 |
보스 강도 판정 |
중공축 최대 내경 [mm] |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SL | 후보 1 | ||||||||||||||
| 후보 2 | |||||||||||||||
| 후보 3 | |||||||||||||||
