서보 모터 부착으로의 제어를 추천합니다. 3상 모터 부착의 사양에서는 옵션 대응의 로터리 엔코더 부착 [옵션 기호: E]를 사용해 주십시오.

일정하중의 경우 반복위치결정정도는 ±1mm가 됩니다.

서보 모터 부착 또는 3상 모터 부착의 로터리 엔코더 부착 [옵션 기호:E]로 함으로써 복수 개소에서의 정지 제어가 가능합니다.

여러 대 운전에는 다음과 같은 방법이 있습니다.
・삼상 모터 부착(인버터 제어)의 경우
모터의 미끄럼에 의한 속도 오차가 생기기 때문에 누적 오차 방지로서 시동은 전수 동시에 전원을 켜고 정지는 각 리프트마스터의 위치 검출 신호로 실시해 주십시오.
・서보 모터 부착
서보 모터 제어에 의해 속도 변동·정지 정밀도의 편차가 억제됩니다.
・기계식 동기 사양
커플링으로 연결된 여러 리프트마스터를 하나의 기어 모터로 구동합니다.

원칙적으로 가압 동작은 불가능합니다.
용도에 따라 특수 대응이 가능한 경우도 있습니다.
「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

표준 기종은 원칙 불필요합니다. 단, 운전조건(가감속·OHL 등)에 따라 지지가 필요한 경우가 있습니다.

표준 사양의 스트로크는 1500mm가 상한입니다만, 승강 하중·OHL 조건을 확인한 후 2000mm까지 희망의 스트로크로 제작 가능합니다.
2000mm 초과의 스트로크도 사용 조건에 따라 제작 가능하므로 상담해 주십시오. ※스트로크가 길어지면 리프트마스터의 쓰러짐량도 커지므로, 문의를 부탁합니다.
※ 리프트마스터의 구조는 스트로크 2000mm까지는 기본적으로 표준 사양과 동일하지만, 하중 조건에 따라 다를 수 있으므로 문의해 주십시오.

표준사양은 바닥면 설치만 됩니다.
하중을 받는 방향은 아래 방향(연직 방향)만 됩니다.
수평 방향의 설치나, 매달아 설치 등이 필요한 경우는, 특수 대응이 되므로 문의해 주십시오. ※ 리프트마스터는 압착 정지의 용도에는 대응할 수 없습니다.

표준사양/U속의 경우, 3상 모터 부착에서는 150mm/s, 서보 모터 부착에서는 166mm/s가 최대가 됩니다.
인버터 제어로 보다 고속 운전이 필요한 경우는 별도 문의해 주십시오. 승강 하중과 속도, 운전 사이클의 사용 조건보다 허용 속도를 검토하겠습니다.
또, 「고속 사양」으로서 필요 속도에 최적인 나사나 구동부로 변경함으로써, 500mm/s까지 대응 가능합니다. ※ 리프트마스터의 외관은 강성 업에 의해 표준 사양과는 다르므로, 문의해 주세요.
※급가속・급정지하면 정지정도의 악화나 워크의 진동이 발생할 가능성이 있습니다. 고속 운전하는 경우는 가감속 시간을 마련하고, 소프트 스타트·소프트 스톱해 주십시오.

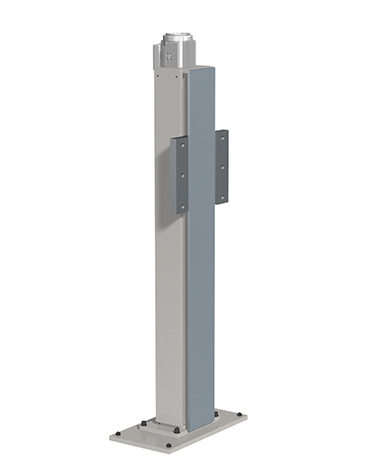

암의 하한 위치를 바닥면에 더 가깝게하기 위해 모터를 상부에 설치하는 사양도 가능합니다.
단, 리프트마스터 본체와 모터의 밸런스에 의해 대응 여부를 판단하므로 문의해 주십시오.

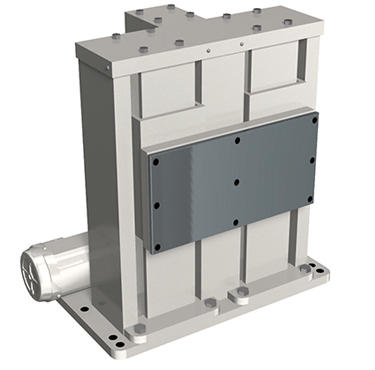

또, 리프트마스터의 자신의 높이를 억제한 「저상 사양」도 대응 가능합니다.
이 사양은 높이의 공간 제한이 있는 경우에 유효합니다.※「저상 사양」은 기구부가 표준과 크게 다르므로 매번 문의해 주십시오.

표준사양의 볼나사 타입의 허용 부하시간률 ※은 30%ED입니다.
이 이상의 고주파도 대응 가능합니다. 사용 조건 (승강 하중·속도·운전 사이클·OHL 하중, 주위 온도, 기대 수명)에 의해 검토하겠습니다.
또한 사다리꼴 나사의 허용 부하율은 20%ED 이하가 됩니다. ※고빈도 대응의 경우는 표준 사양과 다르므로, 문의해 주세요.
※ 부하시간률 %ED란, 1사이클에 있어서의 운전 시간의 비율을 나타낸 것입니다.부하시간률 %ED = 「운전 시간」/「운전 시간 + 정지 시간」x 100

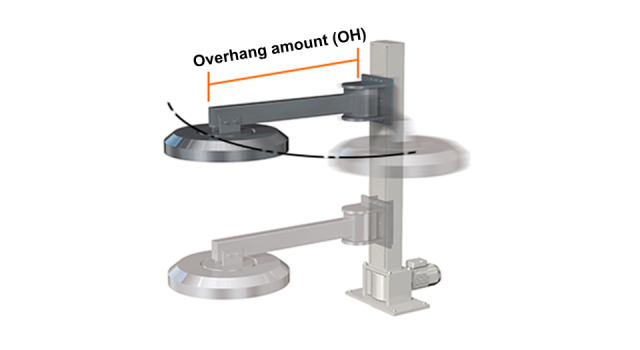

무게 중심 위치가 오버행량의 호 안이면 OHL 하중 곡선에서 허용 OHL을 판단할 수 있습니다.

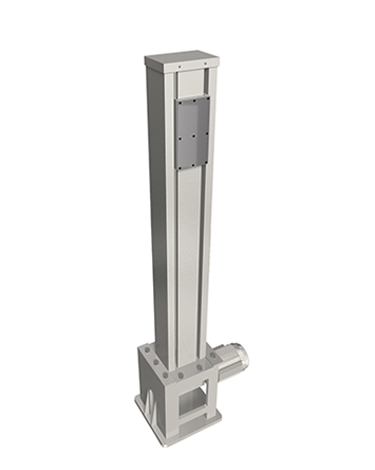

표준 사양으로 허용 OHL을 넘는 경우는 가이드를 강화한 「고강성 사양」으로서 특수 대응합니다. ※ 리프트마스터의 고강성 사양의 외관은 강성 업에 의해 표준 사양과는 다릅니다.

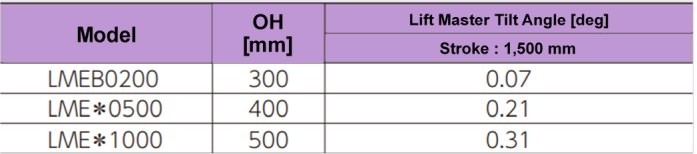

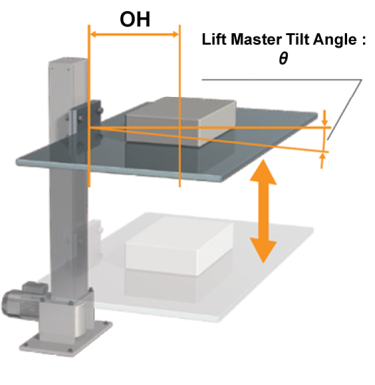

스트로크 상한으로 허용 OHL에 있어서의 쓰러짐량의 참고값은 아래 표가 됩니다.
그 외 스트로크의 경우는 당사에 문의해 주십시오.※변위량을 작게 하고 싶은 경우는 「고강성 사양」으로 대응할 수 있으므로, 당사에 문의해 주십시오.

리프트마스터의 기대 수명은 나사의 기대 주행 수명으로 판단합니다.

사다리꼴 나사 타입 (LMEM)

볼 나사 타입(LMEB)

기대 주행거리 (km) = 실부하 스트로크(m) × 사용 빈도(회/일) × 가동 일수 / 년 × 10^-3 × 기대 연수

P_M = P_MIN + 2 × P_MAX3

P _M: 등가 하중 N P _MIN: 최소 하중 N P _MAX: 최대 하중 N

하강시의 타행거리, 정지정도의 기준은 다음과 같습니다. · LMEB0200H ... 위행 거리 : 약 1.5mm / 정지 정밀도 : 약 ±0.5mm
· LMEB0500H ... 위행 거리 : 약 1.3mm / 정지 정밀도 : 약 ±0.4mm
· LMEB1000H ... 위행거리 : 약 1.1mm / 정지정도 : 약±0.4mm​
상기의 값은 인버터로 감속(6HHz)으로 하고 나서 정지했을 경우의 기준이 됩니다.
브레이크 결선은 교류 별도제어으로 하고, 릴레이의 타임 러그는 0.03s라고 가정한 경우입니다. ※결선 방법이나 속도에 따라 타행 거리, 정지 정밀도의 값이 다르므로, 매번 문의해 주십시오.
※보다 높은 정지 정밀도를 요구하는 경우는, 서보 모터 부착을 검토해 주십시오.

사용 조건에 따라 대응 가능합니다.
「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

사용 조건에 따라 특수 대응이 가능합니다.
「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

사용 조건에 따라 특수 대응이 가능합니다.
「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

볼 나사 타입 LMEB에서는 서보 모터 부착을 표준화하고 있습니다.

모터의 설치 방향의 변경은 옵션으로 대응하고 있습니다. [옵션 기호: D1~D3]
모터의 설치 위치의 변경에 대해서는, 「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 상담해 주십시오.

옵션으로서 위치 검출 센서(옵션 기호：[L1~L3])로 대응하고 있습니다.
표준품은 4개(S속도만 2개)의 위치 검출 센서를 갖추고 있어, 옵션으로 센서 추가가 가능합니다만, 속도에 따라 추가할 수 있는 센서의 수는 다릅니다. 더 많은 센서 추가를 원하시면 문의해 주십시오.

커버 등 일부 부품(강도 부재 이외)을 스테인리스로 변경할 수 있습니다.

대응 가능합니다. 「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

옵션으로서 모터 전압 400V급 [옵션 기호: V]로 대응하고 있습니다.

개설은 불가능합니다. 제품 검토시에 자바라 요부를 맞추어 검토해 주십시오.

특수 대응이 가능합니다. 「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

사용조건(온도・운전빈도・부하)에 따라 다르므로 문의해 주십시오.

리프트마스터는 개방 구조이므로 클린도는 보증할 수 없지만 각 부품의 발진을 저감하는 대응은 가능합니다. · 레이던트 처리 ^​ (볼 나사 가이드)
· 스테인레스 스틸 커버
· 클린 그리스 도포 (볼 나사 가이드)
· 베이킹 페인트

리프트마스터는 실내 사양이므로, 물이 걸리는 장소에서의 사용은 상정하고 있지 않습니다.
물방울 등이 걸리는 경우는, 고객의 장치측에서 커버를 마련해 주시거나, 아래와 같은 특수 대응이 필요합니다. ·개방부 반대사양・・ 리프트마스터의 개구부를 반송면의 반대측에 배치한 구조로, 반송면측으로부터의 물의 침입을 방지합니다.

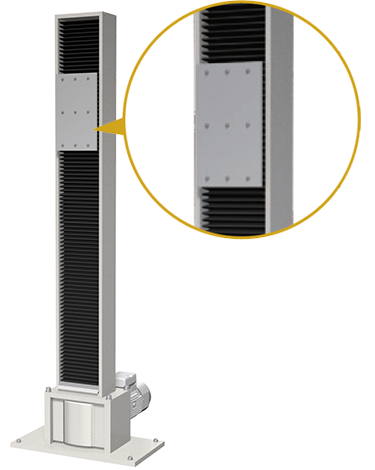

· 전면 벨로우즈 부착 [옵션 기호 : J] · · · 개구부에 벨로우즈를 설치하여 물방울의 침입을 방지합니다. ※「개구부 반대 사양」, 「전면 자바라 첨부」의 사양은 표준과 다른 구조이므로, 매번 문의를 부탁드립니다.
※ 리프트마스터는 개방 구조이므로, 상기의 사양은 간이적인 방적 구조가 되어, 방수성을 보증하는 것이 아닙니다.

사용 조건에 따라 특수 대응이 가능합니다.
「고속 리프터 선정 의뢰 폼」또는 카탈로그 권말의 테크니컬 시트에 사용 조건을 기입하신 후, 문의해 주십시오.

내열 사양의 대응은 하고 있지 않습니다.
단, 특수 소재로의 쟈바라 부착은 대응할 수 있으므로, 문의해 주세요.

비해당 증명서에 대해서는 구입처를 통해 의뢰해 주십시오.
