엑트플렉스 커플링은 리머 볼트와 U너트의 조임에 의한 디스크의 마찰력에 의해 동력을 전달합니다. 따라서 흔들림이나 접동이 없고, 급유의 필요도 없습니다.

허용 토크는 리머 볼트와 U너트의 조임에 의한 디스크의 마찰력에 의해 결정됩니다. 허용 토크 이상의 부하가 걸리면 슬립이 발생하여 커플링이 파손되는 원인이 됩니다. 또한 체결방법에 의해 허용 토크가 저하되는 경우가 있으므로 자세한 것은 카탈로그를 참조해 주십시오.

질문으로 돌아가기

내열 온도: 200℃
내한온도: -30℃까지입니다.
(주)클램프 체결 방식의 각 허브 타입 이외에는 나이록 볼트를 사용하고 있기 때문에 내열 온도는 170℃까지입니다.

주로 클린 룸 용도로의 간이 방청으로서 무전해 니켈 도금 사양을 표준화하고 있습니다. 또, 스테인리스 사양도 제작하고 있으므로, 부담없이 당사에 상담해 주십시오.

엑트플렉스 커플링에 도장을 실시하면, 막두께에 의해 외경치수가 바뀌기 때문에, 심출의 방해가 되어, 추천할 수 없습니다. 아무래도 도장이 필요한 경우는 당사에 문의해 주십시오.

허용 토크는 규정된 체결 토크로 U너트를 체결한 경우의 값이므로 토크 렌치를 사용하지 않는 체결은 조임 부족에 의한 슬립, 조임 과대에 의한 부품의 변형 등 사고의 원인이 됩니다. 체결 시에는 반드시 토크 렌치를 사용하여 규정된 체결 토크로 체결해 주십시오.

리머 볼트는 어느 쪽으로부터 넣어도 상관없습니다. 단, 와셔 A, B는 방향이 정해져 있으므로, 취급설명서 나 카탈로그의 기재 내용대로 조립하도록 해 주십시오.

질문으로 돌아가기

U너트를 조일 때 커플링에 스러스트 하중이 걸리면 디스크가 축방향으로 페코페코와 움직이는 현상이 발생합니다. 이 현상을 당사에서는 "오일캔 현상 "이라고 칭하고 있어, 디스크에 불필요한 응력이 걸려 있기 때문에, 그대로의 상태에서의 사용은 추천할 수 없습니다. 오일캔 현상 일어났을 경우는, 일단 U너트를 풀고, 커플링에 스러스트 하중이 걸리지 않는 상태에서 다시 조립하면 해소합니다.

엑트플렉스 커플링용 리머 볼트는 전용 특수 설계품이므로 시판품과의 호환성은 없습니다. 리머 볼트가 필요한 경우는, 판매점 경유로, 당사에 주문해 주십시오.

싱글 타입, 스페이서 타입, 롱 스페이서 타입에서 사용하는 허브, 디스크, 볼트는 공통으로 호환됩니다.

싱글 타입은 편각만을 흡수하고 평행 편심은 흡수하지 않습니다. NC공작기, 서보모터와의 정밀심출이 가능한 설치에 한하여 추천합니다. 일반적으로 스페이서 타입을 사용하십시오.

진동이나 소리의 발생이 문제가 되는 경우, 장치 조립 후에 밸런스 조정이 필요한 경우가 있습니다. 밸런스 등급과 회전 속도를 지정해 주시면 당사에서 조정 여부를 검토하겠습니다.

긴 스페이서 타입을 고속으로 사용하는 경우 위험 속도를 피하기 위해 회전 속도를 확인해야 합니다. 선정시에는, 각 형번에 있어서의 허브 단면간 거리(J치수), 회전 속도가 한계내에 있는지, 카탈로그로 확인 바랍니다. 자세한 것은 당사에 문의해 주십시오.

엑트플렉스 커플링 롱 스페이서 타입은 최대로 허브 단면간 거리 6,000mm까지 제작 가능합니다. (NEH41W 이하의 사이즈)
단, 사용상의 검토가 필요한 경우가 있으므로, 당사에 상담해 주십시오.

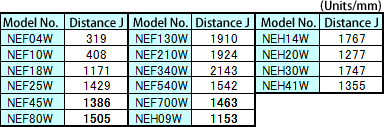

표준 스페이서 타입, 싱글 타입이면 문제 없습니다. 롱 스페이서 타입은, 허브 단면간 거리(J치수)가 아래표를 넘는 경우, 자중을 받기 위한 특수 구조가 되므로, 당사에 상담해 주십시오.

질문으로 돌아가기

기어 커플링과 전체 길이, 허브 길이를 동일하게 하는 것으로, 그대로 교체 가능합니다. 엑트플렉스 커플링으로 교환하면 급유가 불필요하게 되어, 메인터넌스 공수를 삭감할 수 있습니다. (수주 생산품)
(주) 허용 미스 얼라인먼트 값은 카탈로그에서 확인하십시오.

가능합니다. 단, 파워록의 발생면압에 견딜 수 있는지 여부는 허브의 보스 지름의 체크가 필요합니다. 일반적으로는 광범위한 공차축에 대응 가능한 KE 시리즈와 작은 직경 보스 용 TF 시리즈를 권장합니다.

중공축의 재질 강도 및 중공축 내경에 의해 사용 여부의 검토가 필요하므로, 중공축에 파워록 사양을 사용하시는 경우에는 당사에 상담해 주십시오.

키 홈의 위상을 정확하게 맞출 필요가 있는 경우는, 사용명시에 「키 홈 위상 맞춤 사양」이라고 지시해 주십시오. 이 경우 최대 위상차는 ±2도로 제작합니다. 또한 고정밀도의 위상 맞춤이 필요한 경우는 파워록 사양을 권장합니다.

서보 모터축용의 Φ16(1/10 테이퍼) 혹은 Φ11(1/10 테이퍼)이면 제작 가능합니다. 그 이외의 치수에 대해서는 테이퍼 게이지를 지급해 주시면 제작하겠습니다.

롤러 체인 커플링은 본체와 케이스로 구성됩니다. 모두 단독으로 판매할 수 있도록, 품명의 말미에 본체의 경우는 「H」를, 케이스의 경우는 「K」를 붙여 각각의 품명으로 하고 있습니다만, 제품명과는 별도로 JIS 규격 준거의 의미를 나타내는 「J」를 본체・케이스 모두 각인 하고 있습니다.

품명 표시 예
・본체:CR5016H
・케이스：CR5016K

제품의 각인 예
・본체・케이스 공통：CR5016-J

이하의 부품에 대해서 부품 단독으로 판매하고 있습니다.

질문으로 돌아가기

커플링 전용 체인은 2열의 RS 롤러 체인 베이스로 되어 있으므로 사용이 가능합니다. 단, 전용 롤러 체인은 피팅 핀 1개를 빼고 꽂는 것으로 체인의 탈착이 가능하게 되어 있습니다. 2열의 표준 롤러 체인을 사용하면, 연결 링크 로의 연결이 되므로, 조립성이 조금 떨어지기 때문에, 전용 롤러 체인의 사용을 추천합니다. 또한, 형번은 다음과 같은 의미로 되어 있습니다.

쯔바키 RS 롤러 체인이 기본이므로 RS 롤러 체인 의 연결 링크와 같습니다.

・CR3012H～CR6022H：클립
・CR8018H～CR20022H：할당 핀

오일 씰은 전용 부품이므로 시판품은 없습니다.

각사 독자적인 설계가 되어 있습니다. 미묘하게 치수가 다르므로 설치는 불가능합니다.

전용 그리스는 판매하고 있지 않으므로 시판품을 이용하십시오. 권장품은 다음과 같습니다.

스테인리스 시리즈의 특수 용도에서 권장 그리스는 다음과 같습니다.

■식품 그리스
(주)바르비스：파워 푸드 그리스
NOK 크루버(주)：크루버푸드 NH1 94-301
■내수식품 그리스
NOK 크루버(주)：크루버푸드 NH1 64-422
주광 윤활제 (주) : 화이트 알콤 그리스 No.2
■내수 그리스
주광 윤활제(주)：모리 FM-HD 그리스 No.1
■내한 그리스
ENEOS(주): 에피녹 그리스 LT -40~120℃
■내열 그리스
이데미츠코산: 다프니 에포넥스 SR2 -20~160℃
ENEOS(주)：파이로녹 유니버설 -20~175℃
■클린 룸용 불소계 그리스
주광 윤활제(주)：스미텍 F936

한쪽은 억지끼워맞춤 되어 있으며, 오일 씰 측은 미스 얼라인먼트를 흡수하면서 그리스를 누설하기 어렵게하는 구조로되어 있습니다.
