기술자료 타이밍 벨트 타이밍 풀리 자료

풀리와 축 체결

(1) 키 고정에 의한 방법

아래 표의 축 구멍과 축의 맞물림 치수 허용차 및 키 홈 허용차로 키 고정하는 일반적인 방법입니다.

축 구멍, 키, 탭 가공을 규격화하고, 형번 만으로 주문할 수 있는 풀리 핏보어를 참조하십시오.

  • ・알루미늄 풀리의 경우는 키홈면압 80N/mm2 이하, 또한 일방향 회전으로 사용해 주십시오.
  • ・정역 회전으로 사용되는 경우는 록풀리를 사용해 주십시오.

(2) 마찰력으로 체결하는 방법

마찰식 체결구 일체형의 록풀리를 준비하고 있으므로 참조하십시오.

록풀리의 선정은 록풀리 S 타입 및 록풀리 C 타입을 참조하십시오.

  • ・ 록풀리 등의 마찰식 체결구는, 풀리 본체에 강한 면압이 걸리므로, 알루미늄 록풀리 고강도 알루미늄 합금을 사용하고 있습니다. 표준 알루미늄 풀리(파일럿 홀 품)를 추가 가공한 마찰식 체결구(파워록 등)의 사용은 풀리가 파손되는 경우가 있으므로 사용할 수 없습니다.
    알루미늄 풀리로 마찰식 체결구를 사용하는 경우는 당사 록풀리를 사용해 주십시오.

축 구멍 치수와 공차

축 구멍 및 축의 맞물림 치수 허용차(JIS B0401)

단위: μm
치수 범위 mm 축 구멍의 치수 허용차 축의 치수 허용차
H7 H8 h7 h8
3 이상 6 이하 + 12～0 + 18～0 0～-12 0～-18
6보다 10 이하 + 15～0 + 22～0 0～-15 0～-22
10이상 18이하 + 18～0 + 27～0 0～-18 0～-27
18보다 30 이하 + 21～0 + 33～0 0～-21 0～-33
30이상 50이하 + 25～0 + 39～0 0～-25 0～-39
50이상 80이하 + 30～0 + 46～0 0～-30 0～-46
80이상 120이하 + 35～0 + 54～0 0～-35 0～-54

키 홈 치수 및 공차

핏보어 축구멍 완성품의 대표적인 치수・공차를 참고로 아래에 나타냅니다.

새로운 JIS 키 Js9

축 구멍 지름 키 치수 키 홈 깊이
d+hk		 홈 치수 허용차
bk
10 이상 12 이하 4×4 d + 1.8 4±0.0150
12보다 17 이하 5×5 d + 2.3 5±0.0150
17보다 22 이하 6×6 d + 2.8 6±0.0150
22보다 30 이하 8×7 d + 3.3 8±0.0180
30이상 38이하 10×8 d + 3.3 10±0.0180
38 이상 44 이하 12×8 d + 3.3 12±0.0215
44 이상 50 이하 14×9 d + 3.8 14±0.0215
50이상 58이하 16×10 d + 4.3 16±0.0215
58 이상 65 이하 18×11 d + 4.4 18±0.0215
65 이상 75 이하 20×12 d + 4.9 20±0.0260
75 이상 85 이하 22×14 d + 5.4 22±0.0260
85 이상 95 이하 25×14 d + 5.4 25±0.0260

구 JIS 키 E9

축 구멍 지름 키 치수 키 홈 깊이
d+hk		 홈 치수 허용차
bk
10 이상 13 이하 4×4 d + 1.5

  4

+0.050
+0.020
13보다 20 이하 5×5 d + 2.0

  5

+0.050
+0.020
20이상 30이하 7×7 d + 3.0

  7

+0.061
+0.025
30이상 40이하 10×8 d + 3.5

  10

+0.061
+0.025
40이상 50이하 12×8 d + 3.5

  12

+0.075
+0.032
50이상 60이하 15×10 d + 5.0

  15

+0.075
+0.032
60 이상 70 이하 18×12 d + 6.0

  18

+0.075
+0.032
70 이상 80 이하 20×13 d + 6.0

  20

+0.092
+0.040
80 이상 95 이하 24×16 d + 8.0

  24

+0.092
+0.040
키 홈 치수 및 공차

키홈 가공을 희망할 때는 치수 및 허용차를 지시해 주십시오.

지시가 없는 경우는 위 표의 허용차로 가공합니다.

풀리의 표면 처리

용도에 따라 각종 표면 처리가 가능하므로 검토해 주십시오.

표면 처리의 종류 효과 적용재질
블랙 염색 방청·장식 기계 구조용 탄소강
전기 아연 도금 방청·장식 기계 구조용 탄소강
무전해 니켈 린 도금 방청·장식 기계 구조용 탄소강
알루마이트 방청 알루미늄 합금
경질 알루마이트 방청・내마모 알루미늄 합금

표준 재고품 추가공

타이밍 풀리 풀리는 치부 외경을 척킹하여 축 구멍 가공해 주시는 것이 가장 좋은 방법입니다만, BF형 또는 B형의 표준풀리 치부 외경과 허브 외경의 동심도가 정확하게 가공되고 있으므로, 축 구멍 가공에 있어서는 허브 외경 척킹을 추천합니다.

또한 DF형 풀리를 가공할 때는 플랜지가 회전하므로 회전 방지를 위해 탭 구멍에 고정 나사를 넣어 가공해 주십시오.

BF형 척킹 예

BF형 척킹 예

플랜지부의 척킹은 절대 피해 주십시오.

플랜지부의 척킹은 절대 피해 주십시오.

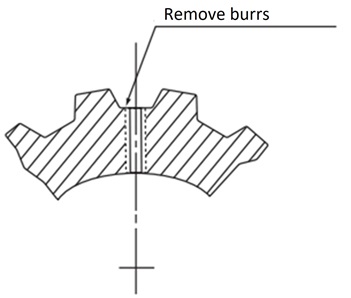

탭 가공

이뿌리로 가공할 경우에는 버, 카에리를 충분히 취해 주십시오. 발리, 카에리는 벨트에 손상을 줄 수 있으므로주의하시기 바랍니다. (허브 부착 풀리는 허브에 탭 가공해 주십시오.)

탭 가공
