선정 · 설계 (록풀리 S 타입 · S 타입 도금 사양)

최대 전달 토크 확인

록풀리 S타입의 선정은 다음의 순서로 실시해 주십시오.

발생하는 전달 용량에 서비스 요소 곱하여 최대 발생 토크, 최대 발생 스러스트 하중을 구합니다.

최대 발생 토크 T _max

[SI 단위계]

T_max (N・m) = 9550 × KW × SF n

[중력 단위]

T_max (kgf・m) = 974 × KW × SF n

최대 발생 스러스트 하중 P _max

P_max (N{kgf}) = Pax × SF

KW: 전달용량 kW
SF: 서비스 요소 (아래 표에서 선택)
n: 회전 속도 r/min
Pax: 최대 스러스트 하중 N{kgf}

토크와 스러스트 하중이 동시에 걸릴 때는 다음 식으로 합성 부하 MR _max를 산출합니다.

MR _max = (T _max) ² + (P _max × ^d /2000) ² N・m{kgf・m} d: 축경(mm)

위에서 구한 _Tmax 또는 _MRmax를 슬리브의 전달 토크 Mt와 비교합니다.

Mt ≧ T _max 또는 MR _max 라면 사용 가능합니다.

Mt < T _max 또는 MR _max 라면 사용할 수 없습니다.

서비스 요소 SF

부하 상태		서비스 요소 SF
충격이 없는 부드러운 전동	부하 관성 소 관성비 1.0 이하	1.2～1.5
가벼운 충격이 있는 전동	부하 관성 중 관성비 1.0~3.0	1.5～2.0
큰 충격 부하 또는 정역전	부하 관성 대 관성비 3.0 이상	2.0～5.0

축 검토

축은 다음 식을 만족하는 재질의 것을 사용하십시오.

δ_0.2S ≧ 1.2 × P

δ _0.2S：사용축 재료의 항복점(MPa) P：축 측면압(Mpa)

중공축을 사용하는 경우는 다음 식을 만족하는 내경 치수 _dB의 축을 사용하십시오.

d_B ≦ d × δ_0.2S - 2 × P δ_0.2S

d：축경(mm) δ _0.2S：사용축 재료의 항복점(MPa)

알루미늄 타입에 대하여

저온(0°이하), 고온(50°이상)에서 사용시에는 열팽창에 의한 치수 변화로 벨트와 풀리의 맞물림 어긋남이 발생하여 벨트의 조기마모 등의 원인이 되는 경우가 있으므로 당사에 상담해 주십시오.

[참고] 열팽창계수	비중(g/cm ³)
알루미늄: 23.9 × 10^-6	2.8
탄소강 : 11.7 × 10^-6	7.8

대략 질량

표준 설치의 경우는 표준풀리의 질량에 표중 가산 질량을 더한 질량이 대략 질량이 됩니다.

플랫 설치의 경우는 표준풀리의 질량에서 표중 감산 질량을 줄인 질량이 대략 질량이 됩니다.

슬리브 프레임 번호	설치 방법
	표준 설치	플랫 설치
	가산 질량 kg	감산 질량 kg
S1	0.1	0.1
S2	0.1	0.1
S3	0.1	0.2
S4	0.2	0.3
S5	0.3	0.4
S6	0.5	0.6
S7	0.9	1.0

슬리브 제원(록풀리 S타입) ※클릭으로 개폐합니다.

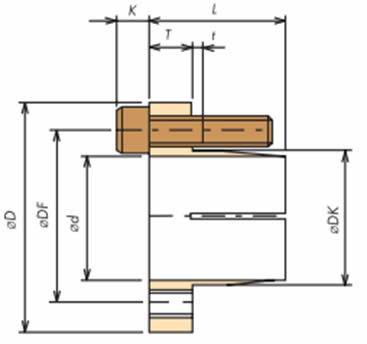

S 타입 슬리브 사양

소매	재질	기계 구조용 탄소강
소매	열처리	담금질 템퍼
조임 볼트	육각구멍부착 볼트(JIS B 1176) 강도 구분: 12.9
	재질	구조용 합금강
	열처리	담금질 템퍼
	표면 처리	흑색 산화 피막 처리

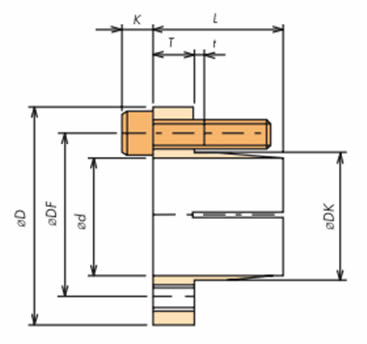

슬리브 치수

단위:mm
소매 프레임 번호	축 구멍 직경 d	소매 외경 ΦD	장착 구멍 피치원 지름 ΦDF	테이퍼 외경 ΦDK	소매 전장 L	플랜지 두께 T	스트레이트부 길이 t	볼트 머리 높이 k	조임 볼트 사이즈	나사 구멍	조임 토크 N･m {kgf･m}
S1	10	32	24	18.6	18	6	2	4	M4×16	M4	4.2 {0.43}
	11
	12
	14
	15
	16
S2	15	42	32	25.2	22	7	2	5	M5×18	M5	8.3 {0.85}
	16
	17
	18
	19
	20
	22
S3	24	48.5	38.5	31.2	23.5	8	2.5	5	M5×20	M5	8.3 {0.85}
	25
	28
S4	24	56	46	38.6	26	8	2.5	5	M5×20	M5	8.3 {0.85}
	25
	28
	30
	32
	35
S5	35	66	56	48.8	29	10	2.5	5	M5×22	M5	8.3 {0.85}
	38
	40
	42
	45
S6	48	80	68	60	36	12	3	6	M6×25	M6	16.8 {1.71}
	50
	55
S7	60	101	86	75.5	40	13	3.5	8	M8×30	M8	40.5 {4.13}
	65
	70

체결 볼트 사용 위치

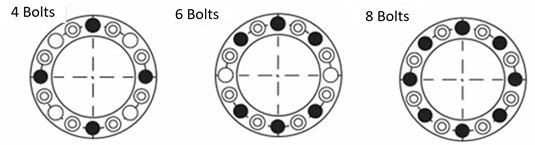

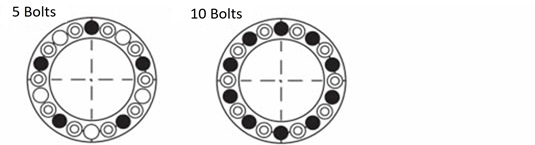

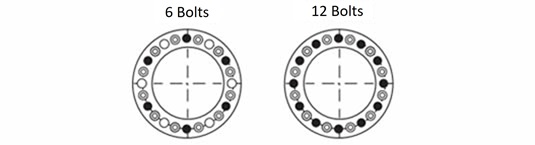

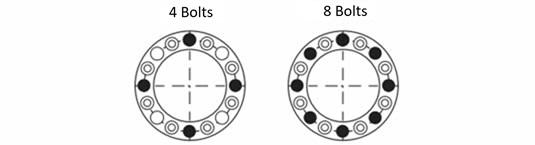

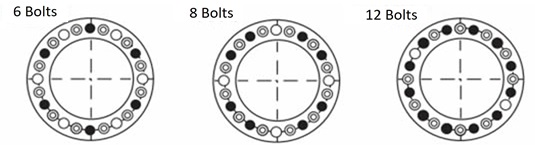

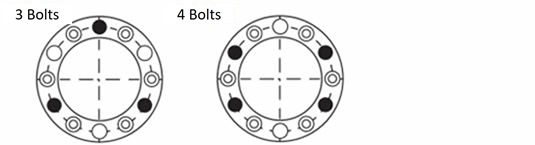

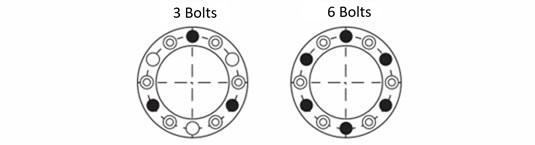

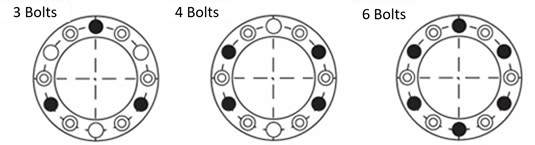

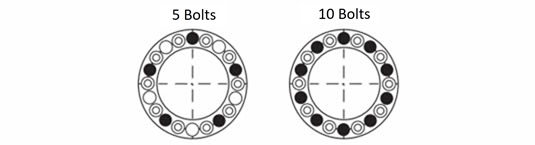

・체결 볼트의 사용 위치 ○빈 구멍 ◎나사 구멍(슬리브 제거용 나사 구멍)

소매 프레임 번호	조임 볼트의 사용 위치	소매 프레임 번호	조임 볼트의 사용 위치
S1		S5
S2		S6
S3		S7
S4

슬리브 제원(록풀리 S타입) ※클릭으로 개폐합니다.

슬리브 성능

소매 프레임 번호	볼트 개수	축 구멍 직경 d mm	볼트 사이즈	볼트 체결 토크 M _A N･m {kgf･m}	전달 토크 Mt N･m {kgf･m}	스러스트 하중 Pax kN{kgf}	축 측면 압력 P MPa {kgf/mm ²}	허브 측면 압력 P' MPa {kgf/mm ²}	최소 허브 직경 mm
									재질
									SS400	S35C	S45C	A7075-T6
S1	3	10	M4×16	4.2 {0.43}	43 {4.4}	8.6 {882}	196 {20.0}	111 {11.3}	35	30	29	29
		11			48 {4.8}	8.6 {882}	179 {18.2}	111 {11.3}	35	30	29	29
		12			52 {5.3}	8.6 {882}	164 {16.7}	111 {11.3}	35	30	29	29
		14			60 {6.2}	8.6 {882}	140 {14.3}	111 {11.3}	35	30	29	29
		15			65 {6.6}	8.6 {882}	131 {13.4}	111 {11.3}	35	30	29	29
		16			69 {7.1}	8.6 {882}	123 {12.5}	111 {11.3}	35	30	29	29
	4	10			58 {5.9}	11.5 {1176}	262 {26.7}	148 {15.1}	44	34	32	33
		11			63 {6.5}	11.5 {1176}	238 {24.3}	148 {15.1}	44	34	32	33
		12			69 {7.1}	11.5 {1176}	218 {22.3}	148 {15.1}	44	34	32	33
		14			81 {8.2}	11.5 {1176}	187 {19.1}	148 {15.1}	44	34	32	33
		15			86 {8.8}	11.5 {1176}	175 {17.8}	148 {15.1}	44	34	32	33
		16			92 {9.4}	11.5 {1176}	164 {16.7}	148 {15.1}	44	34	32	33
	6	14			121 {12.3}	17.3 {1764}	281 {28.6}	222 {22.6}	사용 불가	49	42	44
		15			130 {13.2}	17.3 {1764}	262 {26.7}	222 {22.6}	사용 불가	49	42	44
		16			138 {14.1}	17.3 {1764}	245 {25.0}	222 {22.6}	사용 불가	49	42	44
S2	3	15	M5×18	8.3 {0.85}	105 {10.7}	13.9 {1423}	163 {16.6}	101 {10.3}	45	39	38	38
		16			112 {11.4}	13.9 {1423}	152 {15.5}	101 {10.3}	45	39	38	38
		17			119 {12.1}	13.9 {1423}	143 {14.6}	101 {10.3}	45	39	38	38
		18			126 {12.8}	13.9 {1423}	135 {13.8}	101 {10.3}	45	39	38	38
		19			133 {13.5}	13.9 {1423}	128 {13.1}	101 {10.3}	45	39	38	38
		20			139 {14.2}	13.9 {1423}	122 {12.4}	101 {10.3}	45	39	38	38
		22			153 {15.7}	13.9 {1423}	111 {11.3}	101 {10.3}	45	39	38	38
	4	15			139 {14.2}	18.6 {1898}	217 {22.1}	135 {13.8}	54	44	41	42
		16			149 {15.2}	18.6 {1898}	203 {20.7}	135 {13.8}	54	44	41	42
		17			158 {16.1}	18.6 {1898}	191 {19.5}	135 {13.8}	54	44	41	42
		18			167 {17.1}	18.6 {1898}	181 {18.4}	135 {13.8}	54	44	41	42
		19			177 {18.0}	18.6 {1898}	171 {17.5}	135 {13.8}	54	44	41	42
		20			186 {19.0}	18.6 {1898}	163 {16.6}	135 {13.8}	54	44	41	42
		22			205 {20.9}	18.6 {1898}	148 {15.1}	135 {13.8}	54	44	41	42
	6	17			237 {24.2}	27.9 {2846}	287 {29.3}	203 {20.7}	124	59	52	54
		18			251 {25.6}	27.9 {2846}	271 {27.6}	203 {20.7}	124	59	52	54
		19			265 {27.0}	27.9 {2846}	257 {26.2}	203 {20.7}	124	59	52	54
		20			279 {28.5}	27.9 {2846}	244 {24.9}	203 {20.7}	124	59	52	54
		22			307 {31.3}	27.9 {2846}	222 {22.6}	203 {20.7}	124	59	52	54
S3	3	24	M5×20	8.3 {0.85}	167 {17.1}	13.9 {1423}	102 {10.4}	81 {8.3}	49	44	43	44
		25			174 {17.8}	13.9 {1423}	98 {10.0}	81 {8.3}	49	44	43	44
		28			195 {19.9}	13.9 {1423}	87 {8.9}	81 {8.3}	49	44	43	44
	4	24			223 {22.8}	18.6 {1898}	135 {13.8}	108 {11.0}	56	49	47	47
		25			232 {23.7}	18.6 {1898}	130 {13.3}	108 {11.0}	56	49	47	47
		28			260 {26.6}	18.6 {1898}	116 {11.8}	108 {11.0}	56	49	47	47
	6	24			335 {34.2}	27.9 {2846}	203 {20.7}	162 {16.6}	82	59	55	57
		25			349 {35.6}	27.9 {2846}	195 {19.9}	162 {16.6}	82	59	55	57
		28			391 {39.9}	27.9 {2846}	174 {17.8}	162 {16.6}	82	59	55	57
S4	3	24	M5×20	8.3 {0.85}	167 {17.1}	13.9 {1423}	85 {8.7}	55 {5.6}	53	50	49	49
		25			174 {17.8}	13.9 {1423}	82 {8.3}	55 {5.6}	53	50	49	49
		28			195 {19.9}	13.9 {1423}	73 {7.5}	55 {5.6}	53	50	49	49
		30			209 {21.3}	13.9 {1423}	68 {7.0}	55 {5.6}	53	50	49	49
		32			223 {22.8}	13.9 {1423}	64 {6.5}	55 {5.6}	53	50	49	49
		35			244 {24.9}	13.9 {1423}	58 {6.0}	55 {5.6}	53	50	49	49
	4	24			223 {22.8}	18.6 {1898}	114 {11.6}	73 {7.5}	58	53	51	52
		25			232 {23.7}	18.6 {1898}	109 {11.1}	73 {7.5}	58	53	51	52
		28			260 {26.6}	18.6 {1898}	97 {9.9}	73 {7.5}	58	53	51	52
		30			279 {28.5}	18.6 {1898}	91 {9.3}	73 {7.5}	58	53	51	52
		32			298 {30.4}	18.6 {1898}	85 {8.7}	73 {7.5}	58	53	51	52
		35			325 {33.2}	18.6 {1898}	78 {7.9}	73 {7.5}	58	53	51	52
	6	24			335 {34.2}	27.9 {2846}	170 {17.4}	110 {11.2}	69	59	57	58
		25			349 {35.6}	27.9 {2846}	164 {16.7}	110 {11.2}	69	59	57	58
		28			391 {39.9}	27.9 {2846}	146 {14.9}	110 {11.2}	69	59	57	58
		30			418 {42.7}	27.9 {2846}	136 {13.9}	110 {11.2}	69	59	57	58
		32			446 {45.5}	27.9 {2846}	128 {13.0}	110 {11.2}	69	59	57	58
		35			488 {49.8}	27.9 {2846}	117 {11.9}	110 {11.2}	69	59	57	58
	8	24			446 {45.5}	37.2 {3795}	227 {23.2}	146 {14.9}	88	68	64	65
		25			465 {47.4}	37.2 {3795}	218 {22.3}	146 {14.9}	88	68	64	65
		28			521 {53.1}	37.2 {3795}	195 {19.9}	146 {14.9}	88	68	64	65
		30			558 {56.9}	37.2 {3795}	182 {18.5}	146 {14.9}	88	68	64	65
		32			595 {60.7}	37.2 {3795}	170 {17.4}	146 {14.9}	88	68	64	65
		35			651 {66.4}	37.2 {3795}	156 {15.9}	146 {14.9}	88	68	64	65
S5	5	35	M5×22	8.3 {0.85}	407 {41.5}	23.2 {2372}	91 {9.3}	68 {6.9}	70	64	63	63
		38			442 {45.1}	23.2 {2372}	84 {8.6}	68 {6.9}	70	64	63	63
		40			465 {47.4}	23.2 {2372}	80 {8.2}	68 {6.9}	70	64	63	63
		42			488 {49.8}	23.2 {2372}	76 {7.8}	68 {6.9}	70	64	63	63
		45			523 {53.4}	23.2 {2372}	71 {7.3}	68 {6.9}	70	64	63	63
	8	35			651 {66.4}	37.2 {3795}	146 {14.9}	108 {11.0}	86	74	71	72
		38			707 {72.1}	37.2 {3795}	135 {13.8}	108 {11.0}	86	74	71	72
		40			744 {75.9}	37.2 {3795}	128 {13.1}	108 {11.0}	86	74	71	72
		42			781 {79.7}	37.2 {3795}	122 {12.4}	108 {11.0}	86	74	71	72
		45			837 {85.4}	37.2 {3795}	114 {11.6}	108 {11.0}	86	74	71	72
	10	35			814 {83.0}	46.5 {4744}	183 {18.7}	135 {13.8}	102	81	77	78
		38			883 {90.1}	46.5 {4744}	169 {17.2}	135 {13.8}	102	81	77	78
		40			930 {94.9}	46.5 {4744}	160 {16.3}	135 {13.8}	102	81	77	78
		42			976 {99.6}	46.5 {4744}	152 {15.6}	135 {13.8}	102	81	77	78
		45			1046 {106.7}	46.5 {4744}	142 {14.5}	135 {13.8}	102	81	77	78
S6	6	48	M6×25	16.8 {1.71}	1116 {113.9}	46.5 {4744}	105 {10.7}	87 {8.8}	94	84	81	82
		50			1162 {118.6}	46.5 {4744}	101 {10.3}	87 {8.8}	94	84	81	82
		55			1279 {130.5}	46.5 {4744}	91 {9.3}	87 {8.8}	94	84	81	82
	8	48			1488 {151.8}	62.0 {6326}	140 {14.3}	115 {11.8}	110	93	88	90
		50			1550 {158.1}	62.0 {6326}	134 {13.7}	115 {11.8}	110	93	88	90
		55			1705 {174.0}	62.0 {6326}	122 {12.4}	115 {11.8}	110	93	88	90
	10	48			1860 {189.8}	77.5 {7907}	175 {17.8}	144 {14.7}	134	103	97	99
		50			1937 {197.7}	77.5 {7907}	168 {17.1}	144 {14.7}	134	103	97	99
		55			2131 {217.4}	77.5 {7907}	152 {15.6}	144 {14.7}	134	103	97	99
	12	48			2232 {227.7}	93.0 {9488}	210 {21.4}	173 {17.7}	174	117	107	110
		50			2325 {237.2}	93.0 {9488}	201 {20.5}	173 {17.7}	174	117	107	110
		55			2557 {260.9}	93.0 {9488}	183 {18.7}	173 {17.7}	174	117	107	110
S7	5	60	M8×30	40.5 {4.13}	2140 {218.4}	71.3 {7280}	115 {11.7}	94 {9.6}	124	109	105	107
		65			2319 {236.6}	71.3 {7280}	106 {10.8}	94 {9.6}	124	109	105	107
		70			2497 {254.8}	71.3 {7280}	99 {10.1}	94 {9.6}	124	109	105	107
	8	60			3424 {349.4}	114.1 {11648}	184 {18.8}	150 {15.3}	177	134	125	128
		65			3710 {378.6}	114.1 {11648}	170 {17.3}	150 {15.3}	177	134	125	128
		70			3995 {407.7}	114.1 {11648}	158 {16.1}	150 {15.3}	177	134	125	128
	10	60			4281 {436.8}	142.7 {14560}	230 {23.5}	188 {19.2}	270	159	143	149
		65			4637 {473.2}	142.7 {14560}	212 {21.7}	188 {19.2}	270	159	143	149
		70			4994 {509.6}	142.7 {14560}	197 {20.1}	188 {19.2}	270	159	143	149

슬리브 제원(록풀리 S타입 도금 사양) ※클릭으로 개폐합니다.

S 타입 도금 사양 슬리브 사양

소매	재질	기계 구조용 탄소강
	열처리	담금질 템퍼
	표면 처리	무전해 니켈 린 도금
조임 볼트	육각구멍부착 볼트(JIS B 1176) 강도 구분: 12.9
	재질	구조용 합금강
	열처리	담금질 템퍼
	표면 처리	특수 코팅

슬리브 치수

단위:mm
소매 프레임 번호	축 구멍 직경 d	소매 외경 ΦD	장착 구멍 피치원 지름 ΦDF	테이퍼 외경 ΦDK	소매 전장 L	플랜지 두께 T	스트레이트부 길이 t	볼트 머리 높이 k	조임 볼트 사이즈
S1	10	32	24	18.6	18	6	2	4	M4×16
	11
	12
	14
	15
	16
S2	17	42	32	25.2	22	7	2	5	M5×20
	18
	19
	20
	22
S3	24	48.5	38.5	31.2	23.5	8	2.5	5	M5×20
	25
	28
S4	30	56	46	38.6	26	8	2.5	5	M5×20
	32
	35
S5	38	66	56	48.8	29	10	2.5	5	M5×25
	40
	42
	45
S6	48	80	68	60	36	12	3	6	M6×25
	50
	55
S7	60	101	86	75.5	40	13	3.5	8	M8×30
	65
	70

체결 볼트 사용 위치

・체결 볼트의 사용 위치 ○빈 구멍 ◎나사 구멍(슬리브 제거용 나사 구멍)

소매 프레임 번호	조임 볼트의 사용 위치	소매 프레임 번호	조임 볼트의 사용 위치
S1 S2 S3		S5 S7
S4		S6

슬리브 제원(록풀리 S타입 도금 사양) ※클릭으로 개폐합니다.

슬리브 성능

소매 프레임 번호	볼트 개수	축 구멍 직경 d mm	볼트 사이즈	볼트 체결 토크 M _A N･m {kgf･m}	전달 토크 Mt N･m {kgf･m}	스러스트 하중 Pax kN{kgf}	축 측면 압력 P MPa {kgf/mm ²}	허브 측면 압력 P' MPa {kgf/mm ²}	최소 허브 직경 mm
									재질
									SS400	S35C	S45C	A7075-T6
S1	3	10	M4×16	3.4 {0.35}	43 {4.4}	8.6 {882}	196 {20.0}	111 {11.3}	35	30	29	29
		11			48 {4.8}	8.6 {882}	179 {18.2}	111 {11.3}	35	30	29	29
		12			52 {5.3}	8.6 {882}	164 {16.7}	111 {11.3}	35	30	29	29
		14			60 {6.2}	8.6 {882}	140 {14.3}	111 {11.3}	35	30	29	29
		15			65 {6.6}	8.6 {882}	131 {13.4}	111 {11.3}	35	30	29	29
		16			69 {7.1}	8.6 {882}	123 {12.5}	111 {11.3}	35	30	29	29
	6	14			121 {12.3}	17.3 {1764}	281 {28.6}	222 {22.6}	사용 불가	49	42	44
		15			130 {13.2}	17.3 {1764}	262 {26.7}	222 {22.6}	사용 불가	49	42	44
		16			138 {14.1}	17.3 {1764}	245 {25.0}	222 {22.6}	사용 불가	49	42	44
S2	3	17	M5×20	6.8 {0.69}	119 {12.1}	13.9 {1423}	143 {14.6}	101 {10.3}	45	39	38	38
		18			126 {12.8}	13.9 {1423}	135 {13.8}	101 {10.3}	45	39	38	38
		19			133 {13.5}	13.9 {1423}	128 {13.1}	101 {10.3}	45	39	38	38
		20			139 {14.2}	13.9 {1423}	122 {12.4}	101 {10.3}	45	39	38	38
		22			153 {15.7}	13.9 {1423}	111 {11.3}	101 {10.3}	45	39	38	38
	6	17			237 {24.2}	27.9 {2846}	287 {29.3}	203 {20.7}	124	59	52	54
		18			251 {25.6}	27.9 {2846}	271 {27.6}	203 {20.7}	124	59	52	54
		19			265 {27.0}	27.9 {2846}	257 {26.2}	203 {20.7}	124	59	52	54
		20			279 {28.5}	27.9 {2846}	244 {24.9}	203 {20.7}	124	59	52	54
		22			307 {31.3}	27.9 {2846}	222 {22.6}	203 {20.7}	124	59	52	54
S3	3	24	M5×20	6.8 {0.69}	167 {17.1}	13.9 {1423}	102 {10.4}	81 {8.3}	49	44	43	44
		25			174 {17.8}	13.9 {1423}	98 {10.0}	81 {8.3}	49	44	43	44
		28			195 {19.9}	13.9 {1423}	87 {8.9}	81 {8.3}	49	44	43	44
	6	24			335 {34.2}	27.9 {2846}	203 {20.7}	162 {16.6}	82	59	55	57
		25			349 {35.6}	27.9 {2846}	195 {19.9}	162 {16.6}	82	59	55	57
		28			391 {39.9}	27.9 {2846}	174 {17.8}	162 {16.6}	82	59	55	57
S4	4	30	M5×20	6.8 {0.69}	279 {28.5}	18.6 {1898}	91 {9.3}	73 {7.5}	58	53	51	52
		32			298 {30.4}	18.6 {1898}	85 {8.7}	73 {7.5}	58	53	51	52
		35			325 {33.2}	18.6 {1898}	78 {7.9}	73 {7.5}	58	53	51	52
	8	30			558 {56.9}	37.2 {3795}	182 {18.5}	146 {14.9}	88	68	64	65
		32			595 {60.7}	37.2 {3795}	170 {17.4}	146 {14.9}	88	68	64	65
		35			651 {66.4}	37.2 {3795}	156 {15.9}	146 {14.9}	88	68	64	65
S5	5	38	M5×25	6.8 {0.69}	442 {45.1}	23.2 {2372}	84 {8.6}	68 {6.9}	70	64	63	63
		40			465 {47.4}	23.2 {2372}	80 {8.2}	68 {6.9}	70	64	63	63
		42			488 {49.8}	23.2 {2372}	76 {7.8}	68 {6.9}	70	64	63	63
		45			523 {53.4}	23.2 {2372}	71 {7.3}	68 {6.9}	70	64	63	63
	10	38			883 {90.1}	46.5 {4744}	169 {17.2}	135 {13.8}	102	81	77	78
		40			930 {94.9}	46.5 {4744}	160 {16.3}	135 {13.8}	102	81	77	78
		42			976 {99.6}	46.5 {4744}	152 {15.6}	135 {13.8}	102	81	77	78
		45			1046 {106.7}	46.5 {4744}	142 {14.5}	135 {13.8}	102	81	77	78
S6	6	48	M6×25	13.6 {1.39}	1116 {113.9}	46.5 {4744}	105 {10.7}	87 {8.8}	94	84	81	82
		50			1162 {118.6}	46.5 {4744}	101 {10.3}	87 {8.8}	94	84	81	82
		55			1279 {130.5}	46.5 {4744}	91 {9.3}	87 {8.8}	94	84	81	82
	12	48			2232 {227.7}	93.0 {9488}	210 {21.4}	173 {17.7}	174	117	107	110
		50			2325 {237.2}	93.0 {9488}	201 {20.5}	173 {17.7}	174	117	107	110
		55			2557 {260.9}	93.0 {9488}	183 {18.7}	173 {17.7}	174	117	107	110
S7	5	60	M8×30	32.8 {3.35}	2140 {218.4}	71.3 {7280}	115 {11.7}	94 {9.6}	124	109	105	107
		65			2319 {236.6}	71.3 {7280}	106 {10.8}	94 {9.6}	124	109	105	107
		70			2497 {254.8}	71.3 {7280}	99 {10.1}	94 {9.6}	124	109	105	107
	10	60			4281 {436.8}	142.7 {14560}	230 {23.5}	188 {19.2}	270	159	143	149
		65			4637 {473.2}	142.7 {14560}	212 {21.7}	188 {19.2}	270	159	143	149
		70			4994 {509.6}	142.7 {14560}	197 {20.1}	188 {19.2}	270	159	143	149

쯔바키 산업용 기계제품 정보 사이트

기술자료 타이밍 벨트 타이밍 풀리 자료

선정 · 설계 (록풀리 S 타입 · S 타입 도금 사양)

최대 전달 토크 확인

최대 발생 토크 T max

최대 발생 스러스트 하중 P max

서비스 요소 SF

축 검토

알루미늄 타입에 대하여

대략 질량

슬리브 제원(록풀리 S타입) ※클릭으로 개폐합니다.

S 타입 슬리브 사양

슬리브 치수

체결 볼트 사용 위치

슬리브 제원(록풀리 S타입) ※클릭으로 개폐합니다.

슬리브 성능

슬리브 제원(록풀리 S타입 도금 사양) ※클릭으로 개폐합니다.

S 타입 도금 사양 슬리브 사양

슬리브 치수

체결 볼트 사용 위치

슬리브 제원(록풀리 S타입 도금 사양) ※클릭으로 개폐합니다.

슬리브 성능

최대 발생 토크 T _max

최대 발생 스러스트 하중 P _max
