기술자료 타이밍 벨트 타이밍 풀리 자료
가이드 플랜지
표준 플랜지를 사용할 때의 풀리 치수
플랜지 결합부의 치수 허용차
| 결합 부분 치수 df ' | 25 이하 | 25보다 50 이하 | 50이상 100이하 | 100이상 180이하 |
|---|---|---|---|---|
| 허용차 mm | -0.02 -0.05 |
-0.02 -0.06 |
-0.02 -0.07 |
-0.02 -0.12 |
단부부 길이
| 종류(피치) | P3M | P5M | P8M | P14M |
|---|---|---|---|---|
| 단부부 길이 Lf' mm | 2.0 | 2.2 | 2.6 | 5.0 |

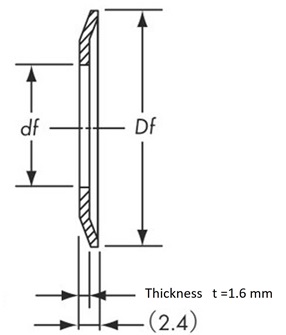

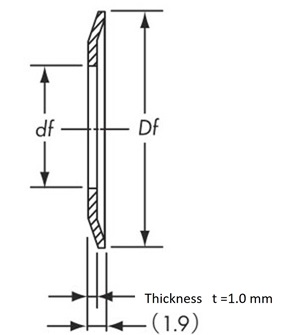

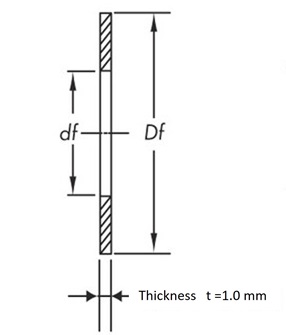

플랜지 표시 방법
AS형...재질 알루미늄
SS형...재질 스틸
AF형...재질 알루미늄
SF형...재질 스틸
AF형...재질 알루미늄
SF형...재질 스틸

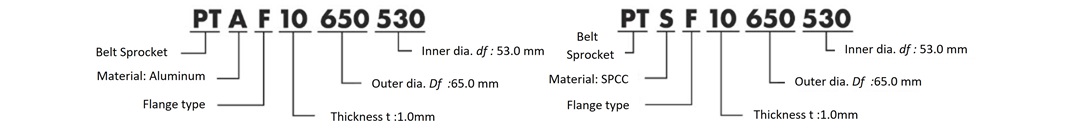

표시 예
일반 형상 및 기준 치수
| 종류 (피치) |
두께 t | 외경 Df 최소값 |
내경 df |
||
|---|---|---|---|---|---|
| 권장값 | 일반적으로 사용되는 두께 | ||||
| 프레스 타입 | 절삭 타입 | ||||
| P2M | 1.0 | 1.6 | 1.0 ～ 1.6 | Do + 4 | Do - 5 |
| P3M | Do + 4.5 | ||||
| P5M | 2.0 | 1.0 ～ 2.0 | Do + 6.3 | Do - 8 | |
| P8M | 1.6 | 2.5 | 1.6 ～ 2.5 | Do + 8 | Do - 10 |
| P14M | - | 4.0 | 4.0 ～ 5.0 | Do + 14 | Do - 20 |
사용하는 표준 플랜지에 따라 외경 또는 내경이 위 표와 다를 수 있습니다.
프레스 타입
절삭 타입
가이드 플랜지 설치
플랜지 고정
카시메 방식

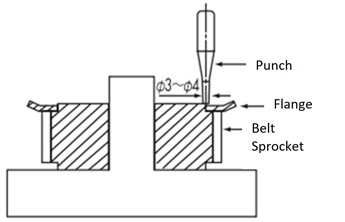

보통 프레스 플랜지와 절삭 플랜지는 아래 그림과 같이 펀치로 카시메 고정합니다.
그 때의 카시메 수는 다음 기준을 따릅니다.
| 이끝 직경 mm | 30 이하 | 30이상 50이하 | 50이상 120이하 | 120이상 250이하 |
|---|---|---|---|---|
| 카시메 수 | 4 | 8 | 12 | 16 |
주의
- ・평평한 판상에 풀리를 두고, 카시메 펀치로 플랜지를 카시메 주세요.
- ・허브와 반대측을 카시메할 때는 판상에 둔 원통형의 지그 등에 허브부를 삽입하여 안정된 상태로 카시메 해 주십시오.
기타 고정 방법
나사 고정 방식
P8M, P14M 등 잇수 풀리의 선삭 플랜지는 사용법에 따라 풀리 본체와 접시 작은 나사에 의해 고정하는 경우도 있습니다.
아래 표의 접시 작은 나사 개수는 최소 개수입니다.
| 이끝 직경 mm | 120 이하 | 120이상 250이하 | 250 이상 450 이하 | 450 이상 650 이하 |
|---|---|---|---|---|
| 나사 개수 | 4 | 6 | 8 | 12 |
널링 방식
선반에서 널링을 걸어 카시메하는 방식도 사용됩니다.

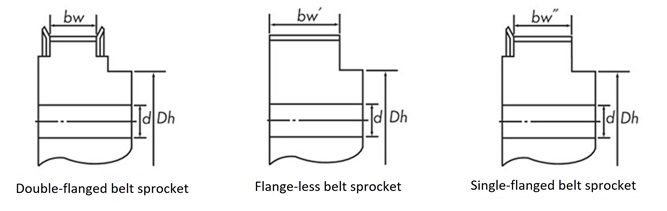

풀리의 치폭
벨트 폭과 풀리 치폭
| 종류 (피치) |
벨트 폭 mm |
풀리 치폭(기준값) | ||
|---|---|---|---|---|
| 양 플랜지 부착 bw |
플랜지 없음 bw' |
편 플랜지 부착 bw '' |
||
| P2M | 4 | 5.0 | 9.0 | 7.0 |
| 6 | 7.5 | 11.5 | 9.5 | |
| 10 | 12.0 | 16.0 | 14.0 | |
| P3M | 6 | 7.5 | 11.5 | 9.5 |
| 10 | 12.0 | 16.0 | 14.0 | |
| 15 | 17.0 | 21.0 | 19.0 | |
| P5M | 10 | 11.6 | 16.0 | 13.8 |
| 15 | 16.6 | 21.0 | 18.8 | |
| 25 | 27.6 | 32.0 | 29.8 | |
| P8M | 15 | 16.8 | 22.0 | 19.4 |
| 25 | 27.8 | 33.0 | 30.4 | |
| 40 | 43.8 | 49.0 | 46.4 | |
| 60 | 64.8 | 70.0 | 67.4 | |
| P14M | 40 | 43.0 | 53.0 | 48.0 |
| 60 | 64.0 | 74.0 | 69.0 | |
| 80 | 85.0 | 95.0 | 90.0 | |
| 100 | 106.0 | 116.0 | 111.0 | |
| 120 | 127.0 | 137.0 | 132.0 | |
백래시리스 치형
타이밍 벨트의 맞물림은 통상 백래시를 마련하고 있습니다만, 매우 정확한 회전을 요구되는 로봇, 전자 부품 조립기, NC 장치, 프린터, 플로터 등의 타이밍 벨트 드라이브에는 백래시를 적게 하고, 회전 각도 오차 억제한 특수한 백래시리스 치형에 의한 풀리를 제작하므로 상담해 주십시오.
