서보 모터용 감속기 TERVO의 서보 모터 조립 순서

모터축이 원축인 경우(입력축 클램프 타입)

• 1. 모터 설치면이 상부가 되도록 감속기를 설치해 주십시오.
• 2. 모터축의 녹이나 먼지, 녹유 등은 깨끗이 닦아 주십시오.
• 3. 플랜지 고무 캡을 제거하고 입력축을 돌려 볼트의 머리를 구멍 위치에 맞 춥니 다.
  L 스패너 등에 의해 세트 볼트가 느슨한지 확인하십시오.
• 4. 모터축을 입력축에 부드럽게 삽입해 주십시오. 모터축을 기울여 삽입하지 않도록 충분히 주의해 주십시오.
• 5. 인로 부분이 완전히 삽입된 후, 적절한 볼트와 체결 토크로 플랜지에 완전히 고정하십시오.
• 6. 토크 렌치를 사용하여 입력축의 세트 볼트를 지정된 체결 토크로 체결하십시오.
• 7. 고무 캡을 설치하십시오. 이것으로 모터 세트가 완료되었습니다.

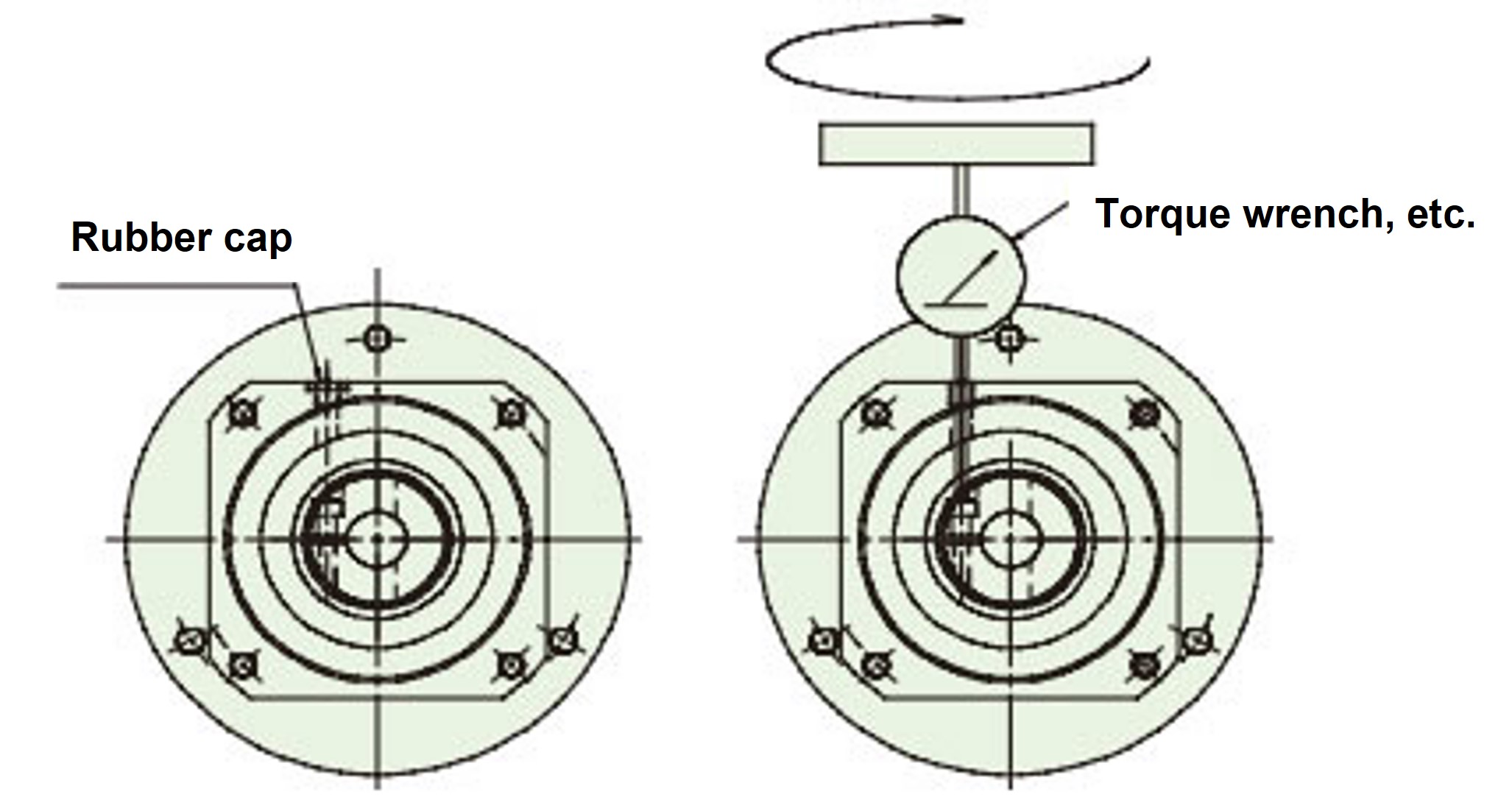

클램프 사양 세트 볼트 조임

입력축 클램프 타입에 키 부착 모터 설치

키 부착 모터축은 키를 제거하면 원축과 마찬가지로 클램프 타입으로 사용할 수 있습니다.

클램프부의 슬릿의 위치와 180도 반대측에 모터의 키홈(D컷)을 세트해 주십시오.

원축의 경우와 같은 순서로 감속기를 설치해 주십시오.
