설치 시 주의사항

• 1. 윤활에 그리스를 사용하므로 그리스가 비산될 수 있습니다. 주위의 영향에 충분히 주의해 주십시오. (비산이 우려되는 경우는 자바라를 추천합니다.) 특히 매달아 사용하는 경우는 그리스가 처질 가능성이 있습니다.
• 2. 누름, 수평 및 매달림 방향으로 설치할 수 있습니다. 단, 수평 및 매달림 방향으로 설치하는 경우, 본체 자중 및 반송물의 무게(힘)가 설치 볼트 자체에 가해지는 상태에서 사용하면 기기를 파손할 우려가 있습니다. 설치 볼트로 하중을 받지 않는 설치 방법으로 해 주십시오. (그림 1)

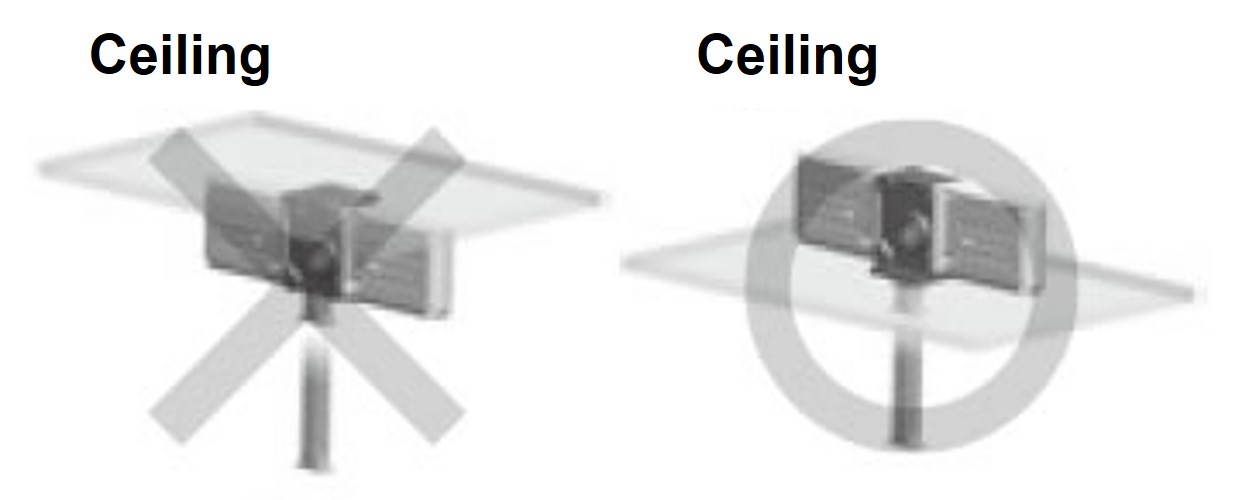

  매달아 설치

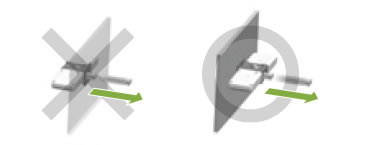

  수평 설치 압출시

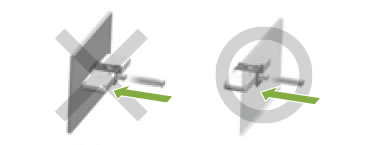

  수평설치 인장시



  그림 1 설치 방향의 여부 (예)

• 3. 모터 없음의 경우 모터, 감속기, 본체 등의 설치에 있어서는 적정한 설치를 할 수 있도록 강성이 높고, 최대 하중이 가해져도 설치 시의 심출 정밀도가 미치지 않는 안전율을 전망한 견고한 가대를 준비해 주십시오. 또, 모터 출력축과 ZCA 입력축심 높이를 맞추는 기구를 별도 설치해 주십시오. 축심 높이가 어긋나 있는 경우, 모터 출력축 및 ZCA 입력축에 회전 굽힘의 힘이 작용하여 축부 파손의 요인이 됩니다.
• 4. 축을 체인·벨트 등으로 구동하는 경우, 축에 작용하는 오버행 로드가 허용 오버행 로드 이하가 되는 것을 확인해 주십시오. (자세한 내용은 선정 페이지를 참조하십시오)
• 5. 설치는 구동부 및 선단금구에 있는 각 4개소의 설치용 탭을 이용하여 확실하게 고정하십시오. (설치 볼트는 부속되어 있지 않습니다.) 설치용 볼트 사이즈는 표 1에 따라 볼트의 강도 구분은 10.9(JISB1051) 이상의 것을 사용해 주십시오. 설치부재강도에 맞는 볼트나사 깊이를 고려해 주십시오.

  표 1 설치 볼트 사이즈

  형번	구동부(밑면)	구동부(측면)	선단금구
  ZCA25	M5	M5	M4
  ZCA35	M6	M6	M5
  ZCA45	M8	M8	M8

  또한 설치시에는 볼트 풀림 방지를 실시해 주십시오.

• 6. 어떠한 경우에도 스트로크 끝단에서 멈추지 마십시오. 고정을 실시하면 본체 내부에 중대한 손상을 줍니다.
• 7. 본체에 가해지는 하중은 짚 체인의 진행 방향과 동축상에 작용하도록 해 주십시오. 작용 방향이나 위치가 부적절하면 짚 체인에 굽힘 하중이나 횡하중이 가해져 파손의 우려가 있습니다. (그림 2) 반드시 진행 방향으로 직선 가이드 등을 마련하여 짚 체인이 직접 횡하중이나 굽힘·비틀림 모멘트를 받지 않도록 사용해 주십시오.


  그림 2

• 8. 짚 체인은 링크를 다수 맞물림으로 기둥 모양이 됩니다. 기둥 모양의 체인에서는 약간의 비틀림이나 썰매가 발생할 수 있습니다.
• 9. 사용 스트로크에 대해 스트로크는 여유를 예상하여 사용해 주십시오. 스트로크 범위를 초과하면 스토퍼의 파손이나 체인이 빠지거나 선단금구이 구동부와 충돌하여 본체가 파손될 우려가 있습니다.
• 10. 스트로크를 규제하기 위해 설치하는 리미트 스위치는 타행량을 예상하여 설정해 주십시오.
• 11. 축의 회전 방향과 짚 체인의 진행 방향은 사전에 확인해 주십시오. (외형 치수도를 참조하십시오) 회전 방향을 잘못하면 본체가 파손될 우려가 있습니다. 모터 부착의 경우, 속도에 따라 전기 배선에 대한 체인의 진행 방향이 달라지므로 주의해 주십시오.
• 12. 짚 체인, 구동부 개구부 등에는 분진이나 절분 등의 이물질이 절대로 부착되거나 혼입되지 않도록 하십시오. 이들은 마모를 촉진하고 체인의 파단이나 가동부 파손 등의 큰 원인으로 이어집니다.

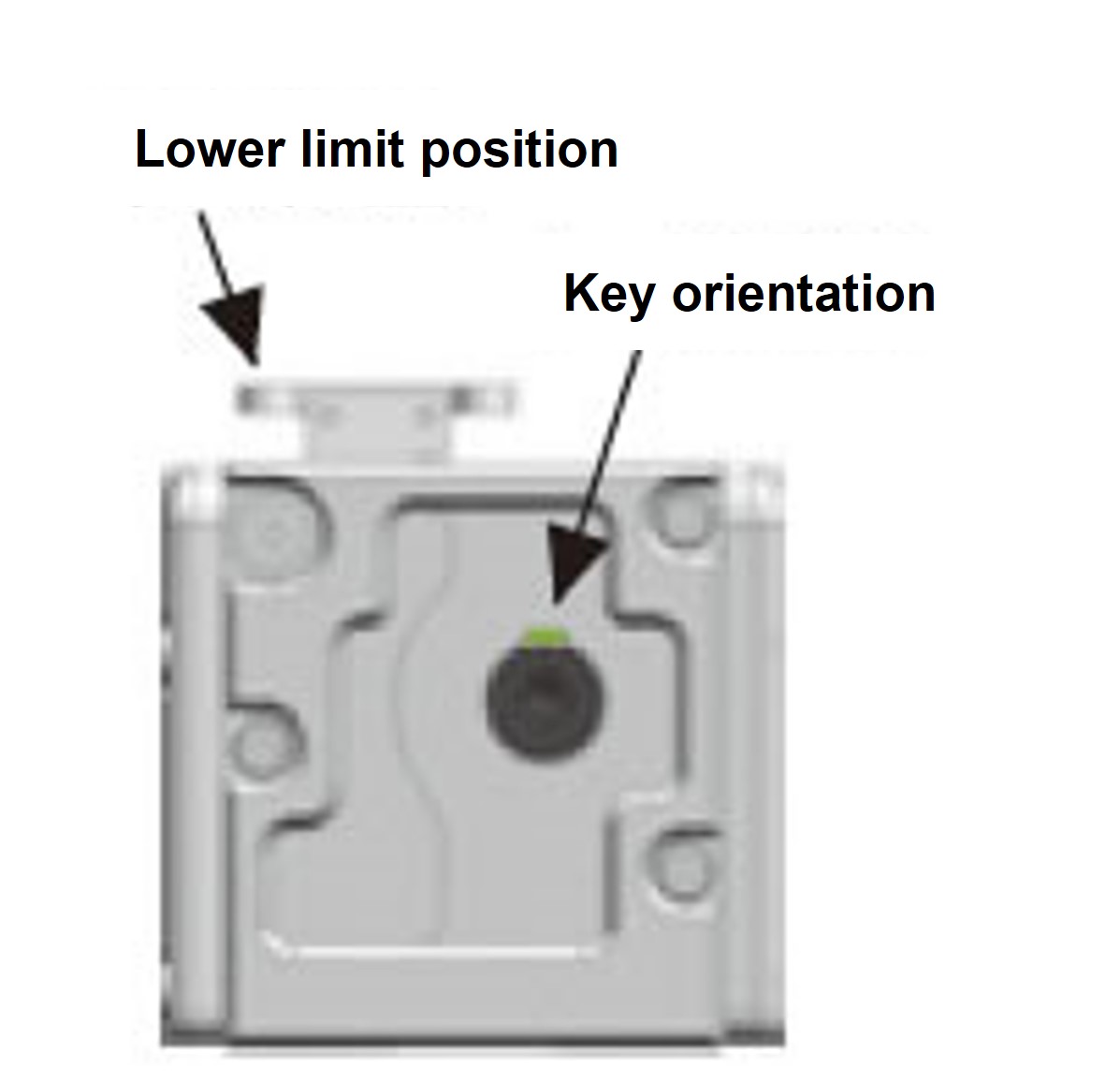

• 13. 구동부 바닥면을 하향으로 설치한 경우, 스트로크 하한에서 축의 키홈이 거의 상면(그림 3 참조)을 향합니다. 단, 동기 등을 실시하는 경우, 백래시 등으로 개체차이가 있기 때문에, 약간의 어긋남이 생기므로 위상을 조정하는 기구를 별도 마련해 주십시오. 위상이 어긋나 있는 경우는, ZCA 1대당에 걸리는 부하가 커져, 체인의 좌굴, 축 파손 등의 원인이 됩니다. 위상을 맞출 때는 쯔바키 파워록 ^​ 등을 사용하여 짚 체인 하한 위치에서 첨단 높이를 맞추십시오.


  그림 3

• 14. 현수장치에 사용하는 경우는, 만일 체인이 절단된 경우에 대비하여 안전장치나 안전책을 반드시 설치 현수물 아래에는 절대로 들어가지 마십시오. 인신사고로 이어질 위험성이 있는 경우에는 제조 및 판매하기 어렵습니다.
• 15. 압상, 매달아 설치용 벨로우즈를 수평 설치로 사용하면 조기에 벨로우즈가 파손됩니다. 수평 설치의 경우는 특수 부품을 조립한 전용의 자바라가 필요합니다. 별도 제작하므로 사용하시기 바랍니다.
• 16. 결로나 습기 등에 의해 그리스가 조기 열화, 유출될 가능성이 있습니다. 특수한 환경에서 사용할 때는 견적시에 상담해 주십시오.
• 17. 짚 체인 액추에이터에 추가 가공을 하지 마십시오.
