인버터 구동의 주의점

ZCA25M：모터 용량 60W-90W

• ・200V급은 인버터 구동할 수 있습니다만, 저주파수 및 60Hz 이상에서는 사용할 수 없습니다. 또, 400V급은 인버터 구동할 수 없습니다.

ZCA35M・ZCA45M：모터 용량 0.2kW・0.4kW・0.75kW

• ・사용 주파수 범위는 최대 120Hz이며, 저Hz역(저주파수)은 인버터의 허용 범위 내에서 사용해 주십시오. 또한, 일본 표준 모터 부착 0.75kW는 표준 모터로 6Hz~60Hz의 정 토크 운전이 가능합니다.
• ・고속역에서는, kW 일정이 되기 때문에 토크는 회전수에 반비례하여 저하합니다. 또한 회전속도가 상승하기 때문에 모터음, 모터팬음, 감속부음, 진동 등이 증가합니다.
• ・저속 영역에서는 모터의 운전 효율과 냉각 효과가 저하되므로 온도 상승이 커집니다. 토크를 낮추고 사용하십시오.

출력 토크(%)는 모터의 60Hz 시정격을 100%로 합니다.
(기저 주파수를 60Hz로 설정)

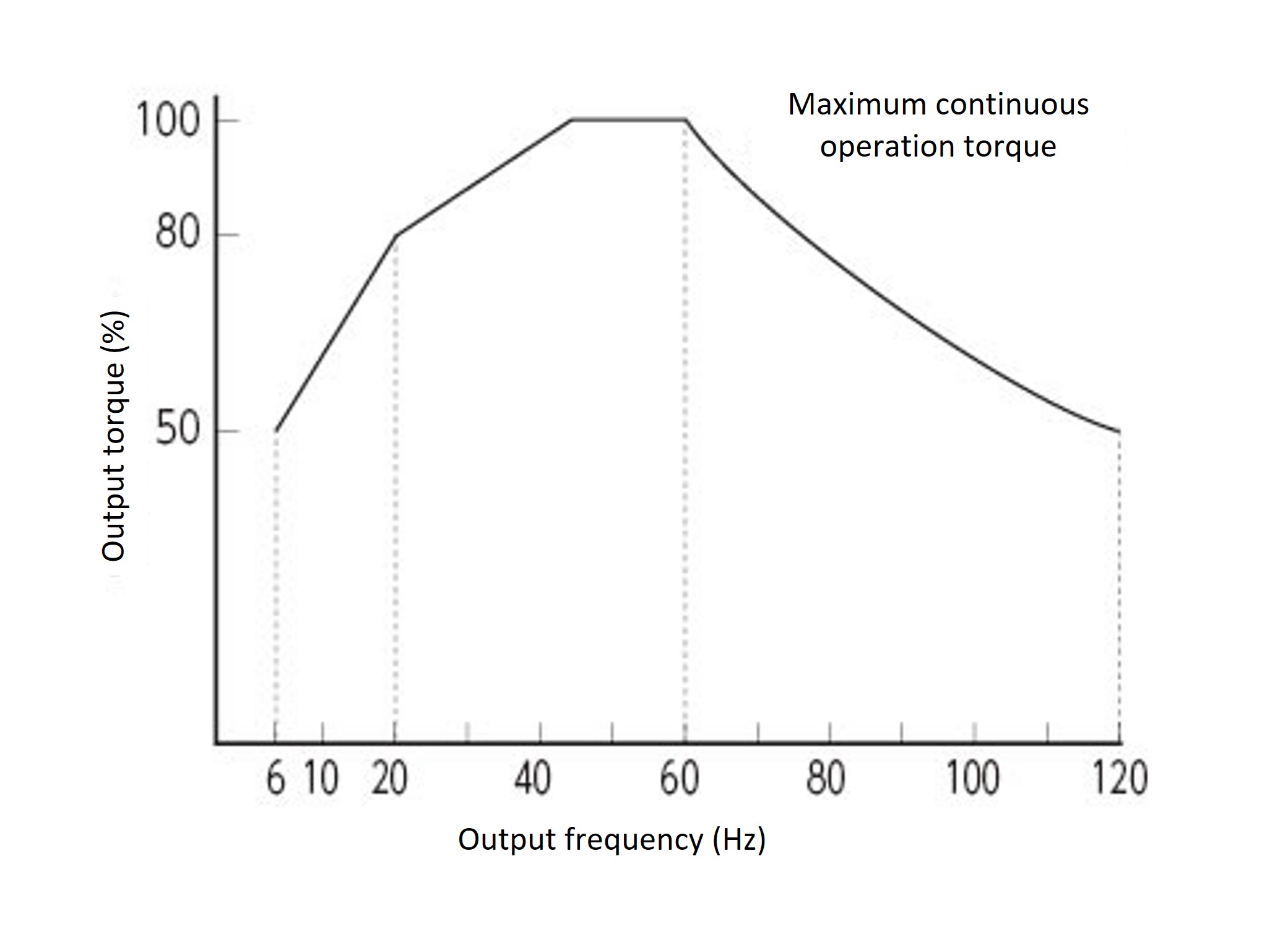

0.2kW・0.4kW 모터의 경우

출력 토크(%)는 모터의 60Hz 시정격을 100%로 합니다.
(기저 주파수를 60Hz로 설정)

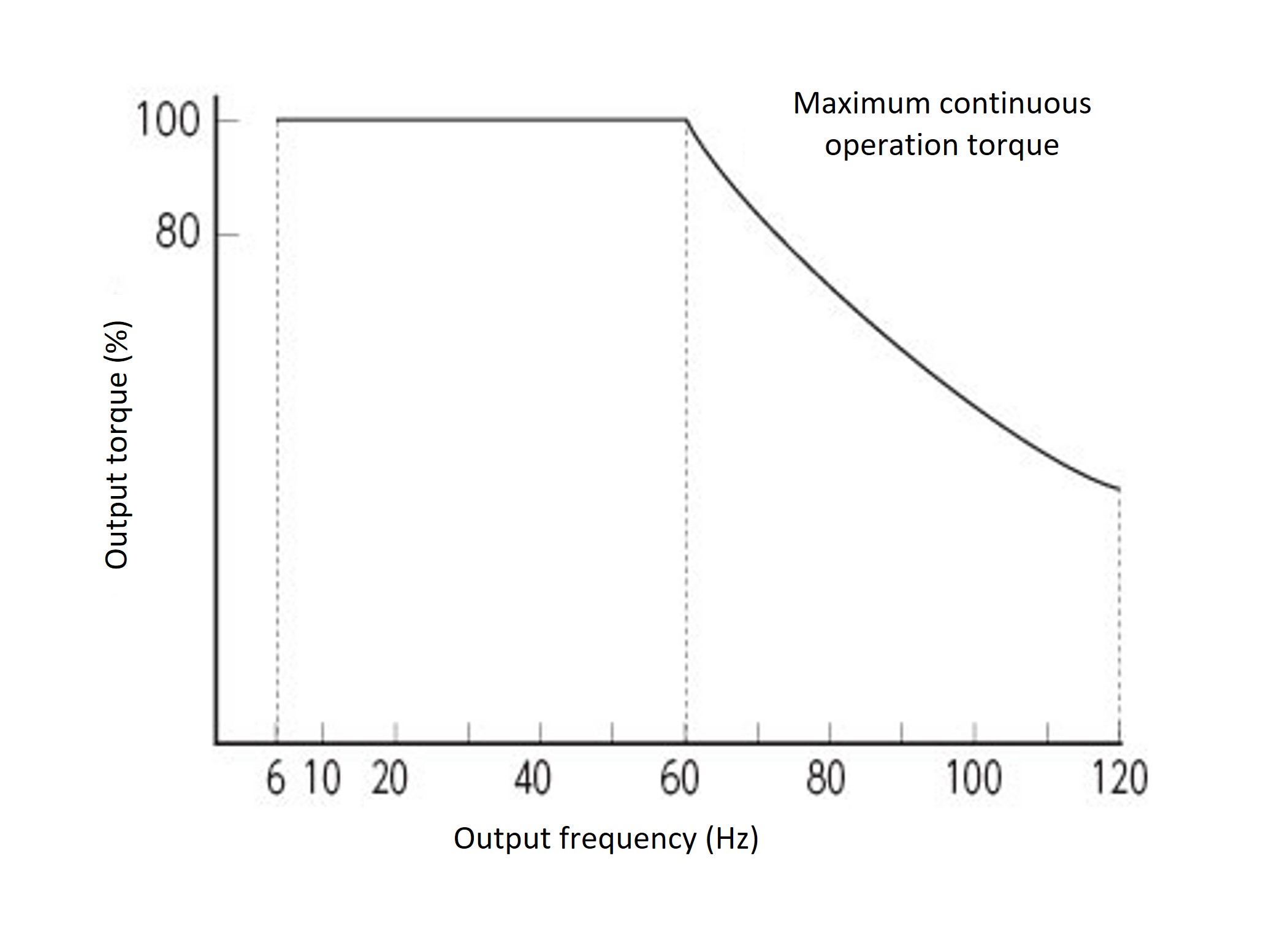

0.75kW 모터의 경우

브레이크 제동의 주의점

• ・브레이크는 소정의 전원(주파수, 전압)을 필요로 하기 때문에, 브레이크 회로는 별도 조작으로 해 주십시오. 자세한 내용은 "브레이크 부착 모터 결선"을 참조하십시오.
• ・표준품에서는, 브레이크 리드선을 모터 리드선과 나사 고정 상태로 출하하고 있습니다만, 나사를 떼어 따로 따로 결선해 주십시오.
• ・제동 시에는 60Hz(1800r r/min) 이하로 해 주십시오. 60Hz 이상의 고속역에서 제동을 실시하면 기계적인 손상이나 라이닝의 이상 마모·발열 등의 문제가 발생하므로 반드시 60Hz 이하에서 작동해 주십시오.

400V급 모터를 인버터 구동하는 경우

• ・400V급 모터는 특형 대응이 됩니다. 400V급은 인버터의 스위칭에 의해 발생하는 고전압의 서지(마이크로 서지)의 영향으로 절연 파괴가 발생하는 경우가 있습니다. 따라서 이에 대한 대책(마이크로 서지 대책)이 모터에 필요합니다만, 당사의 400V급 모터에는 지시가 없는 경우에도 마이크로 서지 대책을 실시하고 있습니다. 단, 그 레벨이 1250V를 넘는 경우는 인버터측에 억제 필터나 리액터를 설치해 주십시오.

기타 주의점

• ・온도 상승・소음・진동은 상용 전원시에 비해 커집니다.
• ・모터 과열 보호를 위해 전자 서멀을 범용 모터 특성으로 설정하여 사용하거나 인버터와 모터 사이에 서멀 릴레이 등을 설치해 주십시오.
• ・기저 주파수 50Hz에서 사용하는 경우, 출력 토크는 위 표의 ×0.8로 해 주십시오. (0.2kW · 0.4kW 전용)
• ・0.2kW와 0.4kW에서는 인버터 모터 부착의 대응도 가능합니다.
