토크만 걸리는 경우

이상으로부터 구한 Tmax와 카탈로그 전달 토크 M _t를 비교합니다.

M _t ≧ Tmax → 사용할 수 있습니다.

M _t < Tmax → 형번 업 혹은 복수개 사용을 검토해 주십시오.

토크와 스러스트 하중이 동시에 가해지는 경우

합성 부하 M _R을 계산하고 전달 토크 M _t와 비교합니다.

M_R = Tmax² + (Pmax × d 2 )²

• Tmax : 최대 발생 토크 N·m{kgf·m}
• Pmax : 최대 발생 스러스트 하중 N{kgf}
• d：축경 m

이상으로부터 구한 M _R과 카탈로그 전달 토크 M _t를 비교합니다.

M _t ≧ M _R → 사용할 수 있습니다.

M _t < M _R → 형번 업 혹은 복수개 사용을 검토해 주십시오.

* 본 시리즈는 여러 개로 사용할 수 있습니다. 여러 개 사용하는 경우의 전달 토크는 M _t에 아래 표의 배율을 곱해 주십시오.

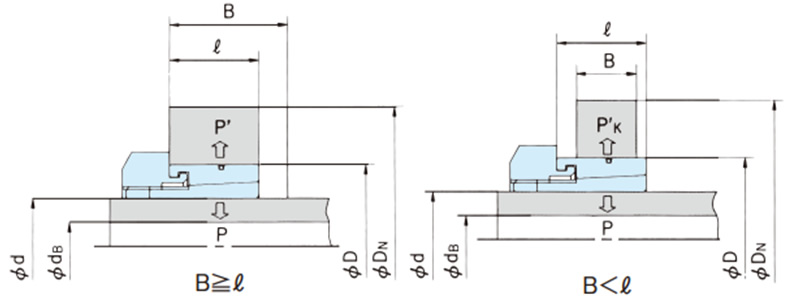

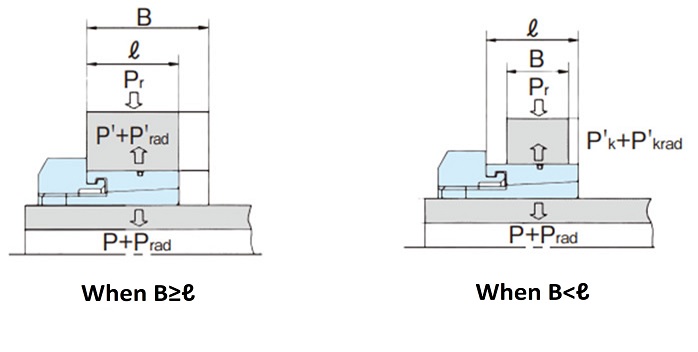

σ_0.2S ≧ 1.4 × P

σ_0.2B ≧ 1.4 × P'(B ≧ ℓ의 경우)

σ_0.2B ≧ 1.4 × P' _K (B < ℓ 인 경우)

B<ℓ인 경우의 면압 _P'K는 다음 식으로부터 산출해 주십시오.

P'_K = P'・ ℓ B

• P : 축측면압 MPa{kgf/mm ²}
• P', P'k: 보스 측면압 MPa{kgf/mm ²}
• σ _0.2S: 사용축 재료의 항복점 응력 MPa{kgf/mm ²}
• σ _0.2B: 사용 보스 재료의 항복점 응력 MPa{kgf/mm ²}

철강재료의 강도 일람표에는, 대표적인 철강재료의 항복점의 값을 나타내고 있으므로, 참조해 주십시오.

사용 파워록 사이즈, 사용 보스 재료, 보스 측면압의 값이 정해지면 ML 시리즈의 주요 제원 페이지에서 최소 필요 보스 외경 _DN을 구해 주십시오.

D _N ≤ 보스 직경 설계치

계산에 의한 경우에는 다음 식으로부터 _DN의 값을 산출해 주십시오.

D _N ≧ D σ_0.2B + K ₃ · P' σ_0.2B- K ₃ · P ' (B ≧ ℓ의 경우)

D _N ≧ D σ_0.2B + K ₃ · P' _K σ_0.2B- K ₃ · P' _K (B < ℓ 인 경우)

• D _N: 보스 외경 mm
• D : 보스 내경 mm
• σ _0.2B: 보스 재료의 항복점 MPa 응력 {kgf/mm ²}
• P', P' _K: 보스 측면압 MPa{kgf/mm ²}

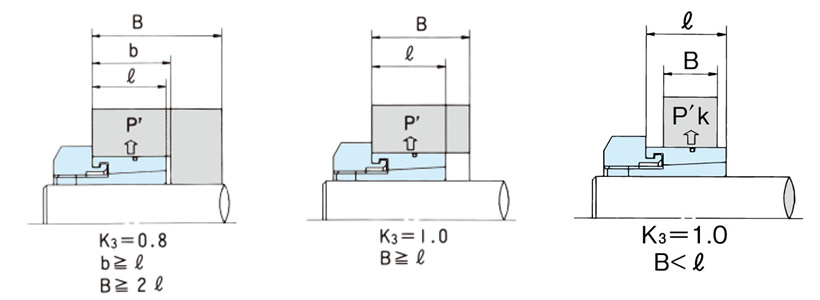

• K ₃: 보스 형상에 따른 계수(아래 그림 참조)

d_B ≦ d σ_0.2S - 2 × P σ_0.2S

• d _B: 최대 허용 중공축 내경 mm
• d: 축경 mm
• σ_0.2S: 축 재료의 항복점 MPa{kgf/mm ²}
• P：축 측면압 MPa{kgf/mm ²}
