기술자료 파워록 자료

조임 볼트 기술 데이터

파워록에 의한 체결은 강도 규격의 안정된 고장력 볼트를 사용하여 토크 렌치를 이용한 적정한 체결 토크를 부여할 필요가 있습니다.

JISB1176、JISB1180

적정 체결 토크 M A와 체결력 F V 볼트의 데이터 (미터 병목 나사)

강도 클래스 10.9 12.9
전화
d G		 MA FV MA FV
N・m {kgf・m} kN {kgf} N・m {kgf・m} kN {kgf}
M3 1.86 0.19 3.09 315 2.25 0.23 3.72 380
M4 4.02 0.41 5.34 545 4.8 0.49 6.42 655
M5 8.33 0.85 8.77 895 9.8 1 10.5 1070
M6 13.7 1.4 12.3 1260 16.7 1.7 14.8 1510
M8 34.3 3.5 22.7 2320 40.2 4.1 27.3 2790
M10 67.6 6.9 36.2 3690 81.3 8.3 43.4 4430
M12 118 12 52.9 5400 142 14.5 63.2 6450
M14 186 19 72.5 7400 225 23 86.7 8850
M16 289 29.5 100 10200 348 35.5 121 12300
M18 397 40.5 122 12400 475 48.5 145 14800
M20 568 58 157 16000 676 69 188 19200
M22 764 78 195 19900 911 93 234 23900
M24 980 100 225 23000 1180 120 270 27600
M27 1470 150 296 30200 1760 180 356 36300
M30 1960 200 361 36800 2350 240 433 44200

M A: 체결 토크
F V: 볼트 1개당 체결력

볼트의 치수표

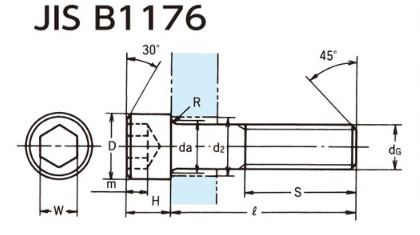

1. 육각구멍부착 볼트

육각구멍부착 볼트
(단위: mm)
나사 호칭(d G) M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P(피치)
보통		 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0
d 2 주1) 3.4 4.5 5.5 6.6 9 11 14 16 18 20 22 24 26 30
D 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40
H 3 4 5 6 8 10 12 14 16 18 20 22 24 27
W 2.5 3 4 5 6 8 10 12 14 14 17 17 19 19
m(min) 1.6 2.2 2.5 3 4 5 6 7 8 9 10 11 12 13.5
da(max) 3.6 4.7 5.7 6.8 9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4 30.4
R(min) 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
ℓ 4～20 4～25 8～32 10～50 12～100 14～125 18～125 20～160 25～160 28～180 35～180 45～180 50～300 55～300
S 주2) 12 14 16 18 22 26 30 34 38 42 46 50 54 60
60 66
40 44 48 52 56 60 66
73 79
  • 주1) JISB1001 2급을 나타낸다
  • 주2) ℓ ≤ 125mm의 경우 S = 2d + 6, 125mm < ℓ ≤ 200mm의 경우 S = 2d + 12, 200mm < ℓ의 경우 S = 2d + 25

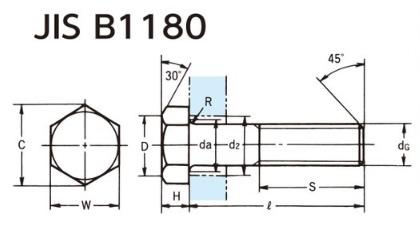

2. 육각 볼트

六角ボルト
나사 호칭(d G) M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P(피치)
보통		 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0
d 2 주1) 3.4 4.5 5.5 6.6 9 11 14 16 18 20 22 24 26 30
D 5.3 6.8 7.8 9.8 12.6 16.5 18 21 23 26 29 31 34 39
H 2 2.8 3.5 4 5.5 7 8 9 10 12 13 14 15 17
W 5.5 7 8 10 13 17 19 22 24 27 30 32 36 41
C( 약) 6.4 8.1 9.2 11.5 15 19.6 21.9 25.4 27.7 31.2 34.6 37 41.6 47.3
da(max) 3.6 4.7 5.7 6.8 9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4 50.4
R(min) 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
ℓ 5～32 6～40 7～50 7～70 11～100 14～100 18～140 20～140 22～140 25～200 28～200 28～200 30～200 35～240
S 주2) 12 14 16 18 22 26 30 34 38 42 46 50 54 60
66
36 40 44 48 52 56 60 66
79
  • 주1) JISB1001 2급을 나타낸다
  • 주2) ℓ ≤ 125mm의 경우 S = 2d + 6, 125mm < ℓ ≤ 200mm의 경우 S = 2d + 12, 200mm < ℓ의 경우 S = 2d + 25
