토크키퍼를 인원수송장치나 승강장치에 사용하는 경우는 인적재해나 낙하사고가 발생하지 않는 조치를 장치측에서 강구해 주십시오.

• 1. 사용 목적에 따라 아래 표의 사용 조건을 결정하고 페이지 끝의 TN 곡선도에서 크기를 결정합니다.

  사용 목적	사용 조건	크기 결정
  어큐뮬레이션	각 컨베이어의 토크키퍼의 다음 항목을 결정합니다. (1) 슬립 토크 (2) 슬립 회전 속도 (3) 슬립 시간 (컨베이어 정지 시간) (4) 연결 시간 (컨베이어의 구동 시간) (5) 1일 사용시간	슬립 토크 및 슬립 회전 속도가 TN 곡선도의 허용치 이내(곡선 아래)가 되도록 크기를 결정해 주십시오. 슬립 시간이 연결 시간보다 길거나 하루 사용 시간이 8 시간을 초과하는 사용 조건에서는 TN 곡선도   부 이내에서의 사용을 권장합니다.
  브레이킹	각 기계 장치의 토크키퍼의 다음 항목을 결정합니다. (1) 브레이크 토크 (2) 회전 속도 (3) 슬립 시간 (브레이크의 작동 시간) (4) 연결 시간 (브레이크가 작용하지 않는 시간) (5) 1일 사용시간 단, 연속 슬립의 경우는 (3), (4)는 불필요합니다.	브레이크 토크 및 회전 속도가 TN 곡선도의 허용치 이내(곡선 아래)가 되도록 크기를 결정해 주십시오. 슬립 시간이 연결 시간보다 길거나 하루 사용 시간이 8 시간을 초과하는 사용 조건에서는 TN 곡선도   부 이내에서의 사용을 권장합니다.
  드래깅	각 기계 장치의 토크키퍼의 다음 항목을 결정합니다. (1) 슬립 토크 (2) 슬립 회전 속도 (3) 슬립 시간 (4) 연결 시간 (5) 1일 사용시간	슬립 토크 및 슬립 회전 속도가 TN 곡선도의 허용치 이내(곡선 아래)가 되도록 크기를 결정해 주십시오. 슬립 시간이 연결 시간보다 길거나 하루 사용 시간이 8 시간을 초과하는 사용 조건에서는 TN 곡선도   부 이내에서의 사용을 권장합니다.

• 2. 결정한 토크키퍼의 축구멍 범위가 설치하는 축경을 만족하는지 확인합니다.
• 3. 슬립 토크 설정

  토크키퍼는 각 형번 모두 설정 토크 범위(제품 페이지 참조)의 최대의 50%의 값으로 토크 설정을 실시해, 그 토크 커브를 첨부해 출하하고 있습니다.

  이 50% 토크를 0포인트라고 하며, 슬립 토크의 설정은 이 0포인트를 기준으로 합니다.

  자세한 것은 취급 2의 항(이쪽 참조)을 참조해 주십시오.

• 1. 마사트면에 물·유지 등이 침입하면 토크가 저하되어 안정된 슬립 토크를 얻을 수 없으므로 주의해 주십시오.
• 2. TN 곡선도는 주위온도 40℃ 이하의 범위에 적용합니다. 이것을 넘는 경우는 당사에 연락해 주십시오.
• 3. 사용하는 축경에 대해 슬립 토크가 토크키퍼의 설정 토크 범위보다 작은 경우는 당사에 연락해 주십시오.
• 4. 사용 회전 방향을 역전시킨 경우 백래시가 발생합니다. 사용상 백래시가 발생해서는 안되는 장치에서는 사용할 수 없습니다.

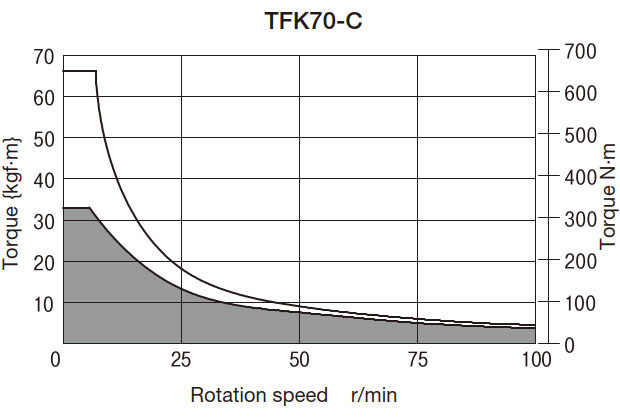

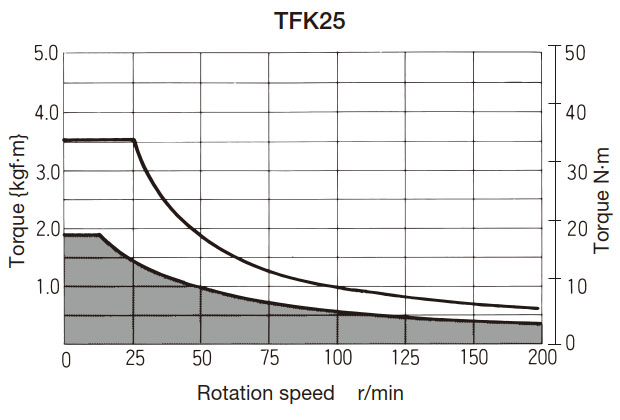

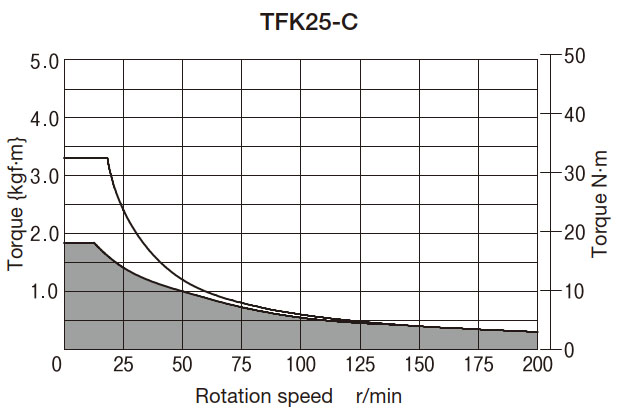

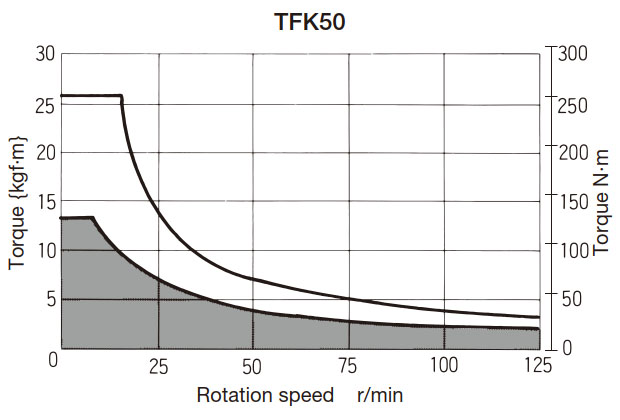

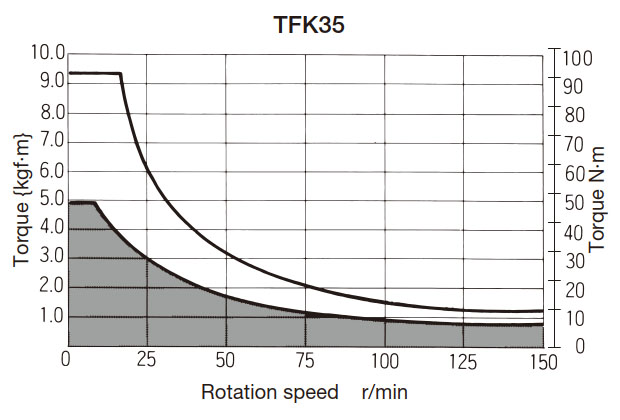

TN 곡선　도 { }는 참고 값입니다.

주)TN 곡선도는 토크키퍼의 허용온도를 기준으로 하고 있습니다.
보다 안정된 슬립 토크가 필요한 경우   부 이내의 조건에서의 사용을 추천합니다.
단, 회전 속도가 30r r/min 이하인 경우 스틱 슬립 현상이 발생하여 토크가 안정되지 않는 경우가 있으므로 주의해 주십시오.
스틱 슬립 현상이란 마찰면이 멈추거나 미끄러짐을 반복하는 현상입니다.
