기술자료 기계식 과부하 보호 기기 취급

토크키퍼 TFK 취급

1. 토크키퍼는 모두 파일럿 홀으로 배송됩니다. 보스의 축 구멍 가공은 분해 후에 실시해 주십시오. 축 구멍 가공에 대해서는 여기를 참조하십시오.
2. 2개 이상의 토크키퍼를 분해할 경우 부품이 교체되지 않도록 주의하십시오. 조립시에는 반드시 출하시와 같은 부품으로 조립해 주십시오. 부품이 교체되면 제공된 토크 커브와 실제 슬립 토크가 일치하지 않습니다.
3. 톱니 부착 벨트, 롤러 체인 등의 권선 전동으로 사용하는 경우에는 과도하게 걸리지 않도록 주의해 주십시오. 필요 이상으로 텐션이 작용하면 안정된 슬립 토크를 얻을 수 없는 경우가 있습니다.

토크키퍼는 각 형번 모두 설정 토크 범위(제품 페이지 참조)의 최대 50%의 값으로 토크 설정을 실시하고, 그 토크 커브를 첨부하여 출하하고 있습니다.

이 50% 토크를 0포인트라고 하며, 슬립 토크의 설정은 이 0포인트를 기준으로 합니다.

TFK20・25・35의 슬립 토크의 설정은 시판의 걸쇠 스패너로 조절 너트를 조여 주십시오. TFK50・70의 슬립 토크의 설정은 시판의 스패너 등으로 3개의 조절 볼트를 체결해 주십시오. 0포인트의 재현 방법은 아래를 참조하십시오.

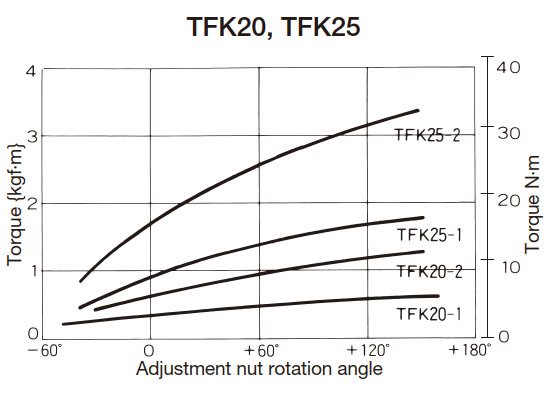

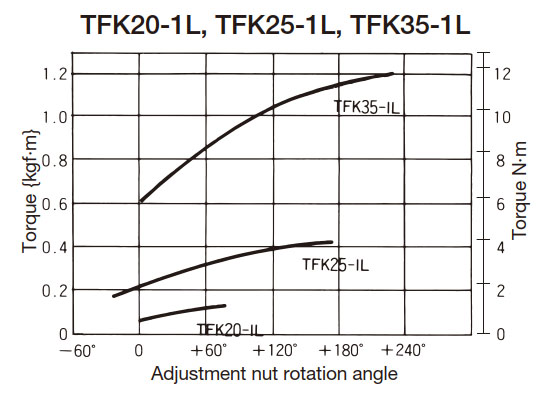

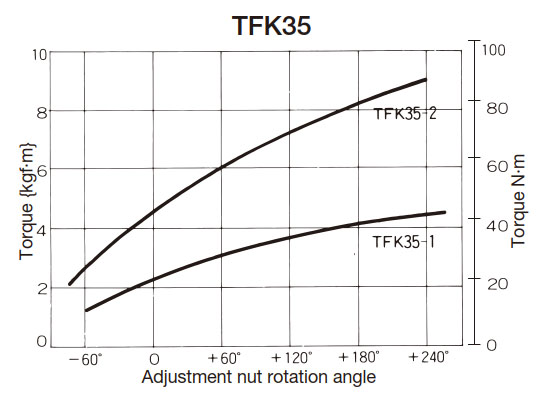

(1)필요한 슬립 토크가 0포인트 이상일 때는 본체 부속의 토크 커브에 따라 조절 너트를 필요한 각도만큼 증체해 주십시오. 조절 너트의 증체결은 토크 눈금(각도 표시)과 합 마크에 의해 간단하게 할 수 있습니다.
(2)필요한 슬립 토크가 0포인트 이하일 때는, 본체 부속의 토크 커브에 따라 조절 너트를 필요한 각도 이상으로 풀어준 후, 필요한 각도까지 증체해 주십시오.
(예) 0포인트에서 -30°의 슬립 토크로 설정하는 경우.
- 1. 조절 너트를 0점에서 -60°까지 풉니다.
- 2. 조절 너트를 -60°에서 -30°까지 조입니다.

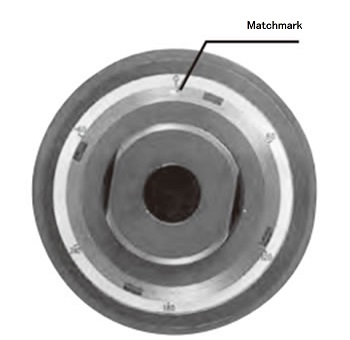

TFK20・25・35 토크 눈금

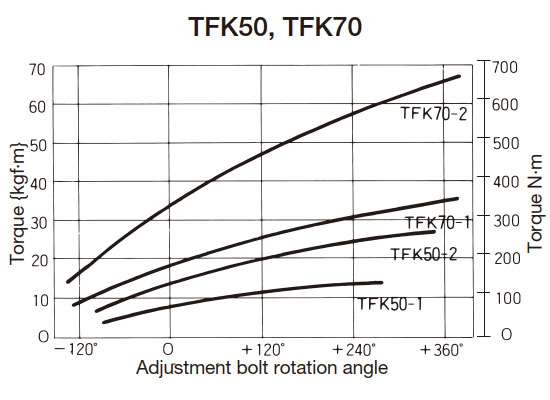

(1)필요한 슬립 토크가 0포인트 이상일 때는 본체 부속의 토크 커브에 따라 3개의 조절 볼트를 필요한 각도만큼 증체해 주십시오. 조절 볼트의 증체결은 토크 눈금(각도 표시)과 합 마크에 의해 간단하게 할 수 있습니다.
(2)필요한 슬립 토크가 0포인트 이하일 때는 본체 부속의 토크 커브에 따라 3개의 조절 볼트를 필요한 각도 이상으로 느슨하게 한 후, 필요한 각도까지 증체해 주십시오.
(예) 0포인트에서 -60°의 슬립 토크로 설정하는 경우.
- 1. 조절 볼트를 0포인트에서 -90°까지 풉니다.
- 2. 조절 볼트를 -90°에서 -60°까지 조이십시오.

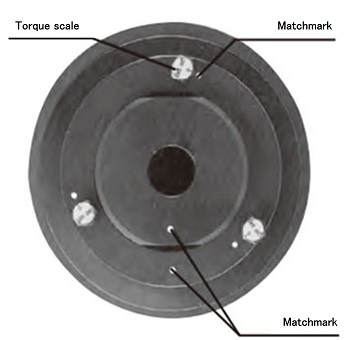

TFK50・70 토크 눈금

(주) 토크키퍼를 초기설정할 때나, 사용 도중에 슬립토크의 설정값을 변경하는 경우는 보다 안정된 슬립토크를 얻기 위해서, 본 운전에 들어가기 전에 2~3분간의 나사 운전의 실시를 권장합니다. 그러면 운전은 설정되는 슬립 토크에 의해 아래와 같은 요령으로 실시합니다.

(1) 0포인트 이하의 슬립 토크로 사용되는 경우.

(2) 0포인트 이상의 슬립 토크로 사용되는 경우.

축 구멍 가공 후의 재조립시에 아래와 같은 요령으로 실시해 주십시오.

TFK20・25・35

1. 재조립시 토크 눈금 0은 보스의 구멍 부착 나사(이쪽의 품번(8))의 위치에 맞추어 조립해 주십시오. (180° 반대가 되지 않도록 주의해 주십시오.)
2. 조절 너트를 손으로 체결하고, 또한 걸쇠 스패너로 조절 너트의 합 마크가 토크 눈금의 0의 위치에 올 때까지 체결해 주십시오.

TFK50・70
