기술자료 톱체인 취급
톱체인 취급
3-1. 체인의 분해·연결
주)

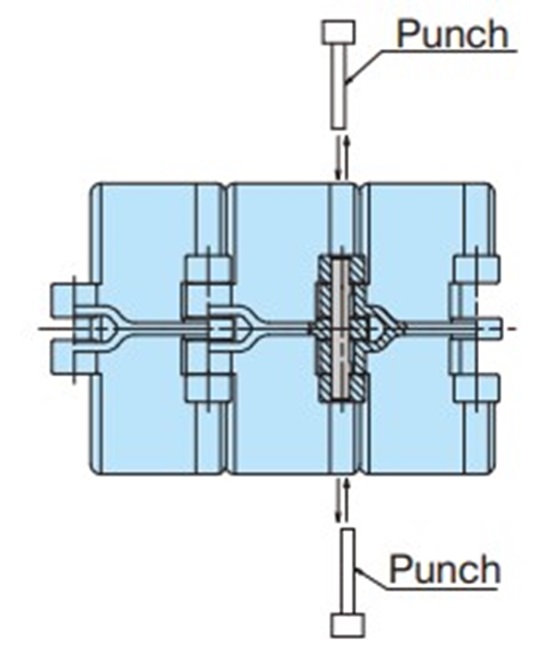

3-1-1. 피팅 핀이 D핀 타입(TPUN555형 제외)
체인의 어느 부분에서나 분해할 수 있습니다. 또한 핀은 좌우 어느 쪽에서도 탈착할 수 있습니다.

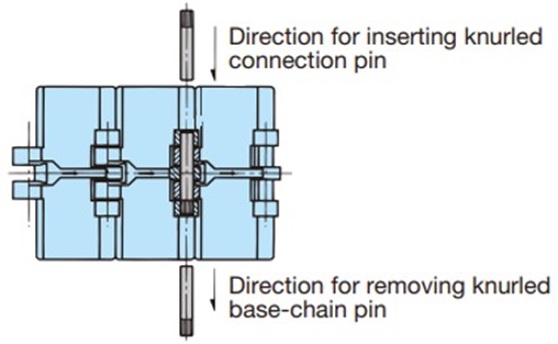

3-1-2. 피팅 핀이 널링 핀 타입
분해시에는 널링 가공하지 않은 쪽 끝에 펀치를 맞추어 뽑아 주십시오. 다시 연결하는 경우는 널링 가공하고 있는 측의 단부에 펀치를 맞추어 연결해 주십시오.
(TTPDH형, TTPDH-LBP형만 널링측은 재연결해도 동일 방향이 됩니다.)

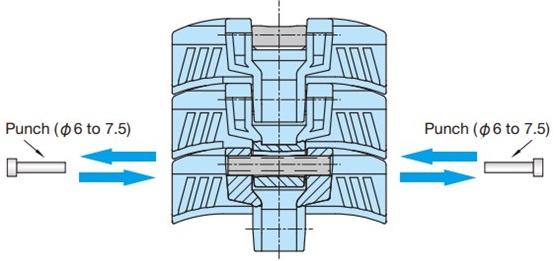

3-1-3. TTUPM838H형
피팅 핀이 D핀 타입이므로, 좌우 어느 쪽에서도 빼고 꽂을 수 있습니다. 또한 외경 Φ6~7.5의 펀치를 사용해 주십시오.
삽입 부족, 삽입 너무 주의해 주십시오.
외경 Φ6 이하, Φ7.5 이상의 펀치를 사용하면 체인과 핀이 손상됩니다.
3-1-4. TN/TNU/TRU/TP-PT/TP-PTS/TP-1873T
조인트부의 핀과 외판의 한쪽은 루즈핏이 되어 있습니다.
조인트부 이외의 곳에서 분해하는 경우는 체인 바이스 등을 이용하여 한 쌍의 핀을 평행하게 빼십시오.
덧붙여 조인트부 이외에서 분해한 링크는 재사용할 수 없습니다.
3-1-5. TP-1843G형/TP-1873G형
조인트용 톱 플레이트는 갈색과 백색을 각 1개씩 부속되어 있습니다. 조인트부 판별용으로서 백색의 톱 플레이트를 사용하실 수 있습니다.
조인트부의 핀과 외판의 한쪽은 루즈핏이 되어 있습니다.
조인트부 이외의 곳에서 분해하는 경우는 체인 바이스 등을 이용하여 한 쌍의 핀을 평행하게 빼십시오.
덧붙여 조인트부 이외에서 분해한 링크는 재사용할 수 없습니다.
3-1-6. ST/RT형
핀과 플레이트는 모두 느슨한 맞는 체인의 어떤 부분에서 분해할 수 있습니다. 또한 핀은 좌우 어느 쪽에서도 탈착할 수 있습니다.
3-1-7. TO/TU형
상단 플레이트의 반대쪽에서 핀을 뽑으십시오.
3-1-8. TS형
체인의 어느 부분에서나 분해할 수 있습니다. 분할 핀측에서 핀을 뽑아 주십시오.
3-1-9. TTKU형
조인트부의 핀과 외판의 한쪽은 루즈핏이 되어 있습니다.
조인트부 이외의 부분에서 분해하는 경우는, 핀을 체결하고 있으므로, 그라인더로 핀의 단부를 깎아, 한 쌍의 핀을 평행하게 뽑아 주세요.
덧붙여 조인트부 이외에서 분해한 링크는 재사용할 수 없습니다.

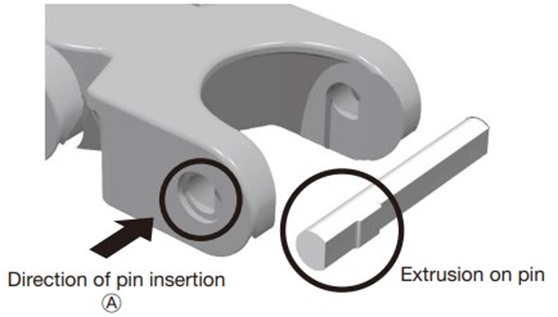

3-1-10. TPUN555형
핀 삽입 방향은 한 방향입니다. 삽입 방향과 반대측의 핀 단면에 펀치를 맞추고 빼십시오.
3-1-11. 플라스틱 크레센트 체인

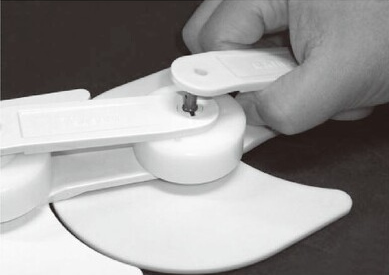

1. 피팅 핀에서 스냅 핀을 분리하고 오프셋 링크를 제거합니다.

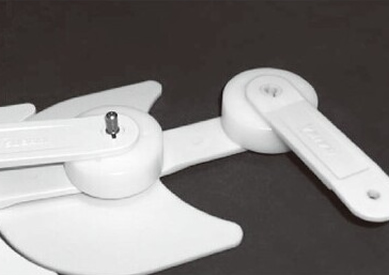

2. 오프셋 링크를 90도 회전시킵니다.

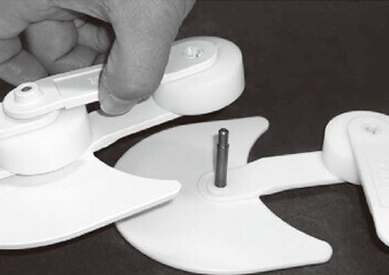

3. 피팅 핀을 본체 링크 당 전의 링크에서 빼내십시오.

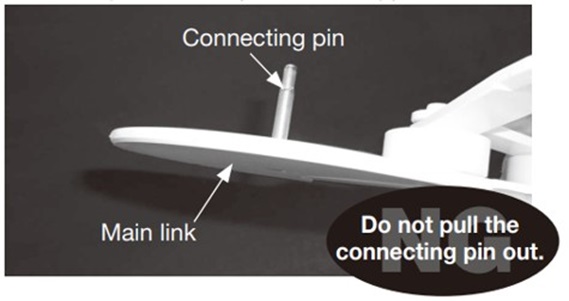

주) 분해 시, 피팅 핀을 본체 링크에서 빼지 마십시오.
3-2. 프라핀 타입의 사용상의 유의점과 분해·연결
| 대상 상품 | TTP-P형・TTPH-P형・TPS-P형・TPH-P형・TPM-P-SN형・TTUP-P형・TTUPM-P형・TTUPM-PC형・TPU-P형・TTUPM838H형・TPUSR-P형・TP-UB36P형・RSP40P형 |
|---|
- 1. 슬로우 스타트·슬로우 정지를 실시해 주십시오.
- 2. 체인에 초기 장력을 가하지 마십시오.
- 3. 체인의 절단 연결는 엔지니어링 플라스틱 제 핀을 사용하고 있으므로, 한번 뽑은 핀을 재사용하면 맞는 힘이 저하되어 핀 빠짐 트러블의 원인이 됩니다.
반드시 아래의 요령에 따라 체인의 절단 연결를 실시해 주십시오. - 4. 플라스틱모듈러체인은 각각 선정 섹션에 기재되어 있습니다.
- 5. 엔지니어링 플라스틱 핀을 사용한 체인은 습식 조건에서 60℃를 초과하는 온도에서 사용하지 마십시오.
연결용 D핀
- 1) 연결시는 부속된 전용 D핀(본체핀:백색, 피팅핀:오렌지색)을 사용해 주십시오.
- 2)조인트 핀은 본체 D핀(백색)으로 식별하기 때문에, 오렌지색으로 하고 있습니다.
- 3) 피팅 D 핀은 체인 1개당 1개 부속되어 있습니다.
절계 요령
(1) 분해시
- 1) D핀의 단면에 링크의 핀홀보다 조금 가는 외경의 펀치를 맞추고, 가볍게 해머로 두드려 핀을 빼냅니다. 빼기 방향은 좌우 어느 쪽이라도 가능합니다.
- 2) 한번 뽑은 D핀은 재사용하지 마십시오.
(2) 연결시
- 1) 전용 피팅 D핀(오렌지색)을 사용해 주십시오.
- 2) D 핀 단면에 펀치를 가하고 가볍게 해머로 두드려 D 핀을 링크의 핀 구멍에 삽입합니다.
삽입 방향은 좌우 어느 쪽에서도 가능합니다. 이미 삽입되어 있는 조인트 핀(오렌지색)의 개소에서는 절대로 끼워 넣지 마십시오. - 3) 연결된 D핀이 힌지단면에서 좌우 균등한 침입량으로 삽입되어 있는지 확인합니다.
- 4) 연결된 체인의 굴곡이 원활하게 수행되는지 확인하십시오.
